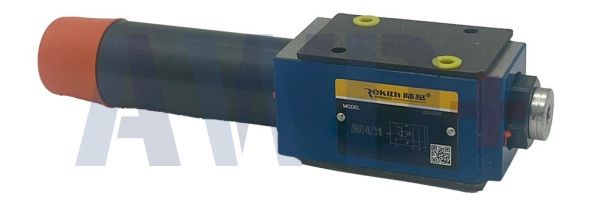

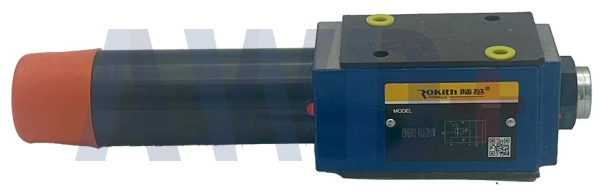

ZDR6DP2-4XJ/25YM Редукционный клапан прямого действия | Сэндвич NG6 | Канал P | До 25 бар | 50 л/мин | Гильза SW10 | Внешний слив Y
Назначение и область применения
Трёхходовой редукционный клапан прямого действия в исполнении сэндвич-плиты, типоразмер NG6 (CETOP 3). Версия DP — редукция в напорном канале P. Уставка до 25 бар — самый низкий диапазон серии ZDR6, оптимальный для питания пилотных клапанов, управляющих контуров и систем смазки из высоконапорной системы.
Гильза с шестигранником SW10 (тип 2) и защитный колпачок защищают от несанкционированного изменения уставки — в отличие от поворотной ручки (тип 1). Встроенная функция сброса давления вторичного контура: если внешняя сила поднимает давление в P₁ выше уставки, клапан открывает путь P₁→T(Y).
Типичные области применения:
• Питание пилотных клапанов от основной высоконапорной системы
• Управляющие контуры с давлением до 25 бар
• Гидравлические системы смазки и охлаждения инструмента
• Питание электрогидравлических управляющих контуров
• Аккумуляторные контуры с заданным низким давлением заряда
• Вспомогательные функции с ограниченным рабочим давлением
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
ZDR
|
Pressure reducing valve, sandwich plate
|
Редукционный клапан прямого действия, сэндвич-плита, с функцией сброса давления вторичного контура
|
|
6
|
Size 6 / NG6
|
Типоразмер 6; монтаж по ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3
|
|
D
|
Direct operated
|
Прямое действие — управляющий золотник управляется непосредственно давлением вторичного контура
|
|
P
|
Pressure reduction in channel P
|
Редукция давления в канале P₁; управляющий сигнал берётся внутренне из P₁
|
|
2
|
Adjustment type 2
|
Гильза с внутренним шестигранником SW10 + защитный колпачок + контргайка SW24
|
|
-4XJ
|
Series 4X (Rekith)
|
Серия 40–49 (размеры не меняются); дефис + J — маркировка Rekith
|
|
/25
|
Secondary pressure up to 25 bar
|
Максимальное вторичное давление 25 бар (363 psi); минимальное ~5 бар
|
|
Y
|
Pilot oil return external
|
Внешний пилотный слив — управляющее масло уходит в бак через отдельный порт T(Y)
|
|
M
|
Without check valve
|
Без встроенного обратного клапана (M — обязательный суффикс для версий P и B)
|
Принцип работы
Клапан нормально открыт. В исходном положении жидкость свободно течёт из P₂ (вход, первичный контур) в P₁ (выход, вторичный контур, до 25 бар). Через внутренний пилотный канал давление P₁ действует на торец золотника против пружины. Вращением гильзы SW10 задаётся натяжение пружины — уставка 5…25 бар.
При достижении уставки: давление P₁ превышает усилие пружины, золотник прикрывает проходное сечение P₂→P₁. Функция сброса вторичного давления (3-ходовая): при дальнейшем росте P₁ золотник открывает P₁→T(Y) — избыток сбрасывается в бак.
Внешний пилотный слив Y: управляющее масло уходит в бак через отдельный порт T(Y), не суммируясь с противодавлением основного слива T.
|
⚠ Минимальный перепад давления
P₂ − P₁ ≥ ~5 бар при максимальном расходе. При уставке 25 бар первичное давление P₂ должно быть не менее ~30 бар. Если P₂ близко к уставке — клапан не сможет поддерживать заданное вторичное давление.
|
Диапазоны давления серии ZDR6
|
Код
|
Диапазон
|
Применение
|
|
25
|
5…25 бар
|
◀ данная модель; пилотные контуры, управление, смазочные системы
|
|
75
|
5…75 бар
|
Вспомогательные контуры, зажимные устройства
|
|
150
|
5…150 бар
|
Высокое давление; станочная гидравлика
|
|
210
|
5…210 бар
|
Максимальный диапазон ZDR6
|
Типы регулировочных элементов
|
Код
|
Тип
|
Примечание
|
|
1
|
Поворотная ручка (rotary knob)
|
Быстрая регулировка без инструмента
|
|
2
|
Гильза с шестигранником + колпачок
|
Данная модель; SW10 + контргайка SW24; защита от несанкционированной регулировки
|
|
3
|
Поворотная ручка с фиксатором + шкала
|
Ключ R900008158 в комплекте; воспроизводимая настройка
|
|
7
|
Поворотная ручка со шкалой
|
Точная настройка с визуальным контролем
|
Данная модель (код 2): гильза с шестигранником SW10 и защитным колпачком. По часовой — увеличение давления; против — уменьшение. Контргайка SW24 (МА = 10+5 Нм) фиксирует уставку. Штуцер манометра G1/4 позволяет контролировать P₁ непосредственно на клапане.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
ZDR6DP2-4XJ/25YM
|
|
Аналог (Rexroth)
|
ZDR6DP2-4X/25YM | R900410862
|
|
Тип клапана
|
Редукционный, прямого действия, сэндвич-плита (3-ходовой)
|
|
Типоразмер
|
NG6
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3 / NFPA D03
|
|
Тип монтажа
|
Сэндвич-плита (промежуточный монтаж в стеке)
|
|
Конфигурация
|
Версия DP — редукция в канале P (напорная линия)
|
|
Макс. входное давление
|
315 бар (вход P₂)
|
|
Макс. вторичное давление
|
До 25 бар (выход P₁) — 363 psi
|
|
Диапазон регулировки
|
5…25 бар
|
|
Макс. обратное давление T(Y)
|
160 бар
|
|
Макс. расход
|
50 л/мин (13,2 US gpm)
|
|
Регулировочный элемент
|
Тип 2: гильза SW10 + защитный колпачок; контргайка SW24 (МА = 10+5 Нм)
|
|
Пилотный слив
|
Внешний (Y) — отдельный порт T(Y)
|
|
Обратный клапан
|
Без (M)
|
|
Мин. перепад давления
|
~5 бар (P₂ − P₁ при макс. расходе); P₂ ≥ ~30 бар при уставке 25 бар
|
|
Уплотнения
|
NBR (стандарт)
|
|
Диапазон температур жидкости
|
−30…+80 °C (NBR)
|
|
Вязкость
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажные болты
|
4× ISO 4762-M5-10.9
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~1,2 кг
|
Сравнение ZDR6 и ZDR10
|
Параметр
|
ZDR6 (NG6) — данная модель
|
ZDR10 (NG10)
|
|
Типоразмер
|
NG6 — данная модель
|
NG10
|
|
Монтажный стандарт
|
ISO 4401-03 / CETOP 3
|
ISO 4401-05 / CETOP 5
|
|
Макс. расход
|
50 л/мин
|
100 л/мин
|
|
Вес
|
~1,2 кг
|
~2,8 кг
|
Варианты исполнения серии ZDR6 (Rekith)
|
Артикул (Rekith)
|
Конфигурация
|
Область применения
|
|
ZDR6DP2-4XJ/25YM
|
P, 25 бар, гильза, NBR
|
Данная модель
|
|
ZDR6DP1-4XJ/25YM
|
P, 25 бар, ручка, NBR
|
Та же уставка, поворотная ручка
|
|
ZDR6DP2-4XJ/75YM
|
P, 75 бар, гильза, NBR
|
Большая уставка
|
|
ZDR6DP2-4XJ/150YM
|
P, 150 бар, гильза, NBR
|
Высокое давление
|
|
ZDR6DP2-4XJ/210YM
|
P, 210 бар, гильза, NBR
|
Максимальная уставка NG6
|
|
ZDR6DP2-4XJ/25YMV
|
P, 25 бар, гильза, FKM
|
FKM для синтетических жидкостей
|
|
ZDR6DA2-4XJ/25YM
|
A, 25 бар, гильза, NBR
|
Редукция в линии A
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HETG
|
Растительные масла
|
NBR ✓
|
|
HFC
|
Огнестойкие водосодержащие
|
NBR ✓
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
Для HEES, HEPG — версия /V (FKM уплотнения). При HFC: макс. 210 бар, макс. +60 °C.
Монтаж и настройка
Сэндвич-монтаж по ISO 4401-03-02-0-05 (NG6/CETOP 3). Крепёжные болты: 4× M5-10.9.
Настройка (гильза SW10, тип 2):
• Снять защитный колпачок с гильзы
• Шестигранным ключом SW10 вращать: по часовой — увеличение давления
• Контролировать по манометру на штуцере G1/4 клапана
• Зафиксировать контргайку SW24, момент 10+5 Нм; установить колпачок
Ключевые преимущества
• Диапазон 5…25 бар — идеально для пилотных контуров и управляющих систем
• Сэндвич-монтаж NG6/CETOP 3 — без трубных соединений
• 3-ходовая функция — сброс давления вторичного контура при перегрузке
• Гильза SW10 + колпачок — защита уставки от несанкционированного изменения
• Внешний пилотный слив Y — уставка не зависит от противодавления T
• Штуцер манометра G1/4 — прямой контроль P₁
• Полная размерная совместимость с Rexroth ZDR6DP2-4X/25YM (R900410862)
