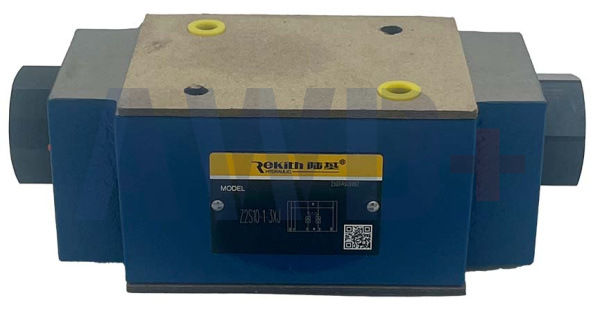

Z2S10-1-3XJ Двойной обратный клапан | Сэндвич-плита | NG10 | Каналы A и B | 315 бар | 120 л/мин | NBR уплотнения
Назначение и область применения
Двойной обратный клапан в исполнении сэндвич-плиты, типоразмер NG10. Содержит два симметрично расположенных обратных клапана — по одному в каждой рабочей линии (канал A и канал B). Устанавливается в стек по стандарту ISO 4401-05 без трубных соединений между распределителем и монтажной плитой.
Каждый клапан пропускает поток только в одном направлении: A₁→A₂ и B₁→B₂ (от нижней монтажной плиты к верхнему компоненту стека). Обратные потоки A₂→A₁ и B₂→B₁ надёжно заперты. Это защищает исполнительные механизмы от самопроизвольного движения под нагрузкой при нейтральном положении распределителя.
Типичные области применения:
• Удержание нагрузки на цилиндре при золотниковом нейтральном центре распределителя
• Предотвращение самопроизвольного опускания вертикально нагруженных цилиндров
• Защита от «проседания» нагрузки при перетечках через распределитель
• Металлообрабатывающие станки: зажимные и подъёмные устройства
• Мобильная гидравлика: стрелы, ковши, манипуляторы
• Прессовое оборудование — удержание давления при нейтрали
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
Z
|
Sandwich plate
|
Сэндвич-плита — промежуточный монтаж в стеке без трубных соединений
|
|
2S
|
Twin check valve
|
Двойной обратный клапан — два обратных клапана одновременно в каналах A и B
|
|
10
|
Size 10 / NG10
|
Типоразмер 10; монтажный стандарт ISO 4401-05-04-0-05
|
|
1
|
Variant 1
|
Исполнение 1 (стандартный, без усиленной пружины предварительного поджима)
|
|
-3XJ
|
Series 3X (Rekith)
|
Серия 3X; дефис + J — маркировка Rekith
|
Принцип работы — два симметричных обратных клапана
Клапан содержит два идентичных обратных клапана (шарик или конус + пружина) для каналов A и B, расположенных симметрично в корпусе сэндвич-плиты.
Свободный поток (подача к исполнительному механизму):
Жидкость поступает от распределителя через каналы A₁ (или B₁) на нижней стороне плиты. Давление открывает запорный элемент против пружины. Поток свободно проходит к исполнительному механизму через A₂ (или B₂). Перепад давления открытия ~0,5 бар — минимальные потери.
Заблокированный поток (удержание нагрузки):
При нейтральном положении распределителя или при его отключении давление нагрузки действует с торца A₂ (или B₂). Давление и пружина прижимают запорный элемент к седлу — поток надёжно заперт. Нагрузка удерживается без «проседания». Оба канала A и B заперты одновременно — цилиндр двустороннего действия зафиксирован.
|
⚠ Направление монтажа
Клапаны Z2S имеют фиксированное направление свободного потока: A₁→A₂ и B₁→B₂. Сторона «1» (plate side) — к нижней монтажной плите; сторона «2» (component side) — к верхнему компоненту (распределителю). При ошибочной ориентации клапаны заблокируют подачу к исполнительному механизму. Проверять направление по маркировке на корпусе.
|
Z1S (одинарный) vs Z2S (двойной) — данная модель
|
Параметр
|
Z1S (одинарный)
|
Z2S — данная модель
|
|
Число клапанов
|
1 (один канал)
|
2 (оба канала A и B) — данная модель
|
|
Каналы
|
P или A или B (по выбору)
|
A и B одновременно
|
|
Применение
|
Один канал с обратным кл.
|
Защита обеих рабочих линий исполнит. механизма
|
|
Типичный монтаж
|
Перед насосом (канал P)
|
Перед цилиндром двустороннего действия
|
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
Z2S10-1-3XJ
|
|
Аналог (Rexroth)
|
Z2S10-1-3X | R900407394
|
|
Тип клапана
|
Двойной обратный клапан, сэндвич-плита
|
|
Число клапанов
|
2 — по одному в каналах A и B
|
|
Типоразмер
|
NG10
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05
|
|
Тип монтажа
|
Сэндвич-плита (промежуточный монтаж в стеке)
|
|
Каналы
|
A и B (обе рабочие линии)
|
|
Свободный поток
|
A₁→A₂ и B₁→B₂ (от нижней плиты к верхнему компоненту)
|
|
Заблокированный поток
|
A₂→A₁ и B₂→B₁ (обратный поток заперт в обоих каналах)
|
|
Схема
|
A₁→A₂ (||) A₂→A₁ заперт; B₁→B₂ (||) B₂→B₁ заперт
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Макс. расход
|
120 л/мин (31,7 US gpm)
|
|
Давление открытия
|
~0,5 бар (минимальный перепад для открытия)
|
|
Уплотнения
|
NBR (стандарт)
|
|
Монтажные болты
|
4× ISO 4762-M6-10.9
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~1,4 кг
|
Размерный ряд серии Z2S
* Строка Z2S10 выделена синим — данная модель.
|
Серия
|
NG
|
Стандарт
|
Расход, л/мин
|
Вес, кг
|
Прим.
|
|
Z2S6-1-3XJ
|
NG6
|
ISO 4401-03
|
80
|
~0,8
|
A+B, NBR
|
|
Z2S10-1-3XJ
|
NG10
|
ISO 4401-05
|
120
|
~1,4
|
Данная модель
|
|
Z2S16-1-3XJ
|
NG16
|
ISO 4401-07
|
350
|
~3,1
|
A+B, NBR
|
|
Z2S22-1-3XJ
|
NG22
|
ISO 4401-08
|
500
|
~6,0
|
A+B, NBR
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные масла
|
NBR ✓
|
|
HFC
|
Огнестойкие водосодержащие (гликоль)
|
NBR ✓
|
|
HETG, HEES
|
Растительные масла, синтетические эфиры
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
Данная модель — NBR (стандарт). Для биоразлагаемых и синтетических жидкостей — версия /V (FKM уплотнения): Z2S10-1-3XJ/V.
Монтаж (сэндвич-плита)
Клапан устанавливается в вертикальный стек по стандарту ISO 4401-05 (NG10). Крепёжные болты: 4× ISO 4762-M6-10.9 (заказываются отдельно).
Важные замечания:
• Проверить направление монтажа: сторона «1» — к нижней монтажной плите, сторона «2» — к распределителю
• Уплотнительные кольца на портах A, B, P, T — идентичны, взаимозаменяемы
• Каналы P и T проходят через клапан без изменений
• Произвольная ориентация монтажа
Ключевые преимущества
• Сэндвич-монтаж NG10 — два обратных клапана A и B в одном компоненте без трубных соединений
• Одновременная защита обоих рабочих каналов A и B — надёжное удержание двустороннего цилиндра
• Предотвращение самопроизвольного движения нагрузки при перетечках через нейтраль распределителя
• Нулевые обратные утечки — надёжная фиксация нагрузки
• Минимальный перепад давления открытия (~0,5 бар) — малые потери на свободном потоке
• 315 бар / 120 л/мин — высокая нагрузочная способность для NG10
• Произвольная ориентация монтажа
• Полная размерная совместимость с Rexroth Z2S10-1-3X (R900407394)
