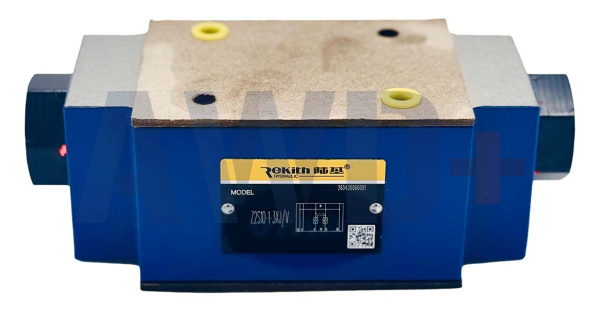

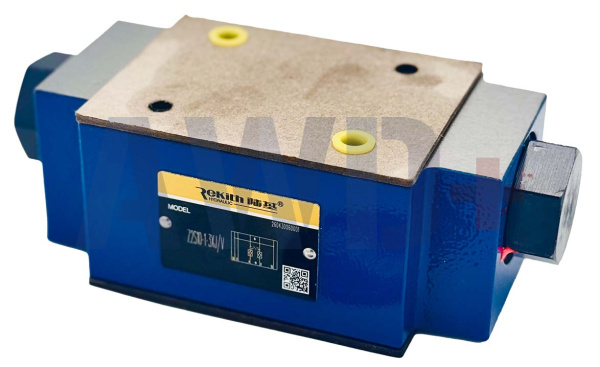

Z2S10-1-3XJ/V Двойной обратный клапан | Сэндвич-плита | NG10 | Каналы A и B | 315 бар | 120 л/мин | FKM уплотнения
Назначение и область применения
Двойной обратный клапан в исполнении сэндвич-плиты, типоразмер NG10. Устанавливается в стек между распределительным клапаном и монтажной плитой по стандарту ISO 4401-05 без трубных соединений. Два симметрично расположенных обратных клапана обеспечивают нулевые перетечки в заблокированном направлении — надёжное удержание нагрузки на исполнительном механизме даже при длительных периодах простоя.
Типоразмер NG10 обеспечивает расход до 120 л/мин — в 3 раза больше, чем NG10 (120 л/мин). Это делает Z2S16 оптимальным выбором для систем с большими исполнительными механизмами и высоким расходом.
Типичные области применения:
• Удержание нагрузки на крупных гидроцилиндрах при нейтральном положении распределителя
• Предотвращение самопроизвольного опускания вертикально нагруженных цилиндров при простое
• Защита от «проседания» нагрузки при перетечках через нейтраль распределителя
• Крупные прессы и штамповочное оборудование
• Строительная и горнодобывающая техника: стрелы, ковши, манипуляторы
• Морские гидравлические системы с длительным удержанием нагрузки
• Промышленные подъёмники и краны
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
Z
|
Sandwich plate
|
Сэндвич-плита — промежуточный монтаж в стеке без трубных соединений
|
|
2S
|
Twin check valve
|
Двойной обратный клапан — два обратных клапана одновременно в каналах A и B
|
|
16
|
Size 16 / NG10
|
Типоразмер 16; монтажный стандарт ISO 4401-05-04-0-05
|
|
1
|
Variant 1
|
Исполнение 1 — стандартный, давление открытия ~0,5 бар; вариант 3 — повышенное давление открытия
|
|
-3XJ
|
Series 3X (Rekith)
|
Серия 3X; дефис + J — маркировка Rekith
|
|
/V
|
FKM seals (Viton)
|
Уплотнения FKM — расширенная совместимость с биоразлагаемыми и синтетическими жидкостями
|
Принцип работы — два симметричных обратных клапана
Клапан содержит два идентичных обратных клапана (шарик или конус + пружина) для каналов A и B, расположенных симметрично в корпусе сэндвич-плиты.
Свободный поток A₁→A₂ и B₁→B₂ (подача к исполнительному механизму):
Жидкость от распределителя поступает через каналы A₁ (или B₁). Давление открывает запорный элемент против пружины. Поток свободно проходит к исполнительному механизму. Давление открытия ~0,5 бар (исполнение 1) — минимальные потери.
Заблокированный поток A₂→A₁ и B₂→B₁ (удержание нагрузки):
При нейтральном положении распределителя или длительном простое давление нагрузки действует со стороны A₂ (или B₂). Запорный элемент прижимается к седлу — нулевые перетечки. Нагрузка удерживается без «проседания» сколь угодно долго. Оба канала A и B заперты — цилиндр двустороннего действия полностью зафиксирован.
|
⚠ Направление монтажа
Фиксированное направление свободного потока: A₁→A₂ и B₁→B₂. Сторона «1» (plate side) — к нижней монтажной плите; сторона «2» (component side) — к верхнему компоненту (распределителю). При ошибочной ориентации клапаны заблокируют подачу к исполнительному механизму. Проверять направление по маркировке на корпусе.
|
Z1S (одинарный) vs Z2S (двойной)
|
Параметр
|
Z1S (одинарный)
|
Z2S — данная модель
|
|
Клапанов
|
1 — один канал (P или A или B)
|
2 — оба канала A и B одновременно
|
|
Применение
|
Защита одной линии (напр., насоса)
|
Удержание нагрузки цилиндра двустор. действия
|
|
Типичный монтаж
|
Перед насосом (канал P)
|
Перед цилиндром — данная модель
|
Варианты давления открытия (cracking pressure)
|
Исполнение
|
Давление открытия
|
Применение
|
|
1
|
~0,5 бар
|
Данная модель — стандартное давление открытия
|
|
3
|
~3,0 бар
|
Повышенное — для систем с высоким противодавлением
|
Данная модель — исполнение 1 (~0,5 бар), уплотнения FKM (/V). Исполнение 3 (~3,0 бар) для систем с высоким противодавлением. NBR версия: Z2S10-1-3XJ (без /V).
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
Z2S10-1-3XJ/V
|
|
Аналог (Rexroth)
|
Z2S10-1-3X/V | R900407392
|
|
Тип клапана
|
Двойной обратный клапан, сэндвич-плита
|
|
Число клапанов
|
2 — по одному в каналах A и B
|
|
Типоразмер
|
NG10
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05
|
|
Тип монтажа
|
Сэндвич-плита (промежуточный монтаж в стеке)
|
|
Каналы
|
A и B (обе рабочие линии)
|
|
Свободный поток
|
A₁→A₂ и B₁→B₂
|
|
Заблокированный поток
|
A₂→A₁ и B₂→B₁ — нулевые перетечки
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Макс. расход
|
120 л/мин (31,7 US gpm)
|
|
Давление открытия
|
~0,5 бар (исполнение 1)
|
|
Уплотнения
|
FKM (Viton) — суффикс /V
|
|
Диапазон температур (NBR)
|
−20…+80 °C
|
|
Вязкость
|
2,8…500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажные болты
|
4× ISO 4762-M6-10.9
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~1,4 кг
|
Размерный ряд серии Z2S
|
Серия
|
NG
|
Стандарт
|
Расход, л/мин
|
Вес, кг
|
Прим.
|
|
Z2S6
|
NG6
|
ISO 4401-03
|
80
|
~0,8
|
|
|
Z2S10
|
NG10
|
ISO 4401-05
|
120
|
~1,4
|
|
|
Z2S16
|
NG10
|
ISO 4401-05
|
350
|
6,86
|
◀ данная модель
|
|
Z2S22
|
NG22
|
ISO 4401-08
|
500
|
~10
|
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
FKM ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные масла
|
FKM ✓
|
|
HFC
|
Огнестойкие водосодержащие
|
FKM ✓
|
|
HETG, HEES
|
Биоразлагаемые
|
FKM ✓
|
|
HEPG
|
Полигликоли
|
FKM ✓
|
|
HFDU/HFDR
|
Огнестойкие безводные
|
FKM ✓
|
Данная модель — NBR (стандарт). Для биоразлагаемых и синтетических жидкостей — версия /V (FKM): Z2S10-1-3XJ/V/V.
Монтаж
Сэндвич-монтаж ISO 4401-05-07-0-05 (NG10). Крепёжные болты: 4× ISO 4762-M6-10.9.
Важные замечания:
• Проверить направление: сторона «1» — к нижней монтажной плите, сторона «2» — к распределителю
• Уплотнительные кольца на портах A, B, P, T — идентичны, взаимозаменяемы
• Каналы P и T проходят через клапан без изменений
• Произвольная ориентация монтажа
Ключевые преимущества
• Сэндвич-монтаж NG10 — два обратных клапана A и B в одном компоненте, расход до 120 л/мин
• Нулевые перетечки — надёжная фиксация нагрузки при длительном простое
• Давление открытия ~0,5 бар (исполнение 1) — минимальные потери на свободном потоке
• 315 бар / 120 л/мин — для крупных высокопроизводительных систем
• Произвольная ориентация монтажа
• FKM уплотнения (/V) — совместимость с HETG, HEES, HEPG, HFDU/HFDR, HFC
• Версия исполнения 3 (3,0 бар) для систем с высоким противодавлением
• Полная размерная совместимость с Rexroth Z2S10-1-3X/V (R900407392)
