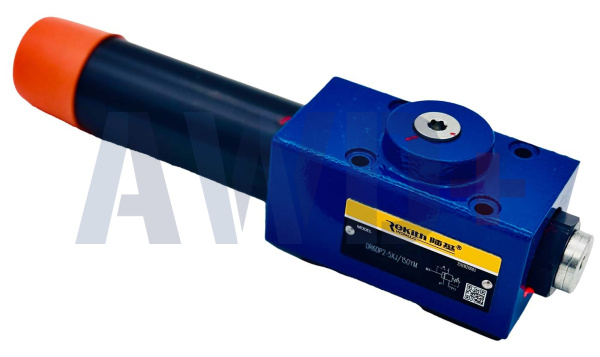

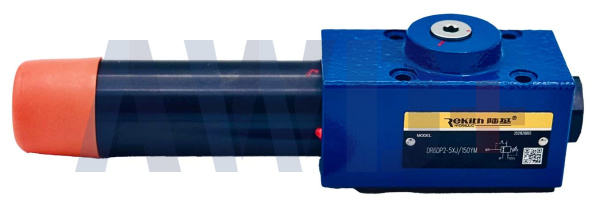

DR6DP2-5XJ/150YM Редукционный клапан прямого действия | Плитный монтаж NG6 | P→A | До 150 бар | 50 л/мин | Гильза SW10 | Внешний слив TY
Назначение и область применения
Трёхходовой редукционный клапан прямого действия для плитного монтажа (subplate mounting), типоразмер NG6. В отличие от серии ZDR (сэндвич-плита), клапан серии DR монтируется как самостоятельный компонент на монтажную плиту по стандарту ISO 4401-03 — аналогично золотниковым распределителям 4WE6.
Клапан нормально открыт: в исходном состоянии жидкость свободно течёт из P в A. При достижении уставки управляющий золотник прикрывает канал P→A и при необходимости соединяет A с TY для сброса избыточного давления вторичного контура (3-ходовая функция). Внешний пилотный слив через канал TY.
Уставка до 150 бар — оптимально для систем с высоким рабочим давлением вторичного контура: зажимные устройства, привод рабочих органов, гидравлические цилиндры с ограниченным давлением.
Типичные области применения:
• Питание вторичных контуров с давлением до 150 бар из высоконапорной системы
• Гидравлические зажимные и фиксирующие устройства с ограниченным давлением
• Привод рабочих органов с контролируемым давлением
• Системы с параллельными контурами разного давления
• Металлообрабатывающие станки, прессы, литьевые машины
• Мобильная гидравлика — питание управляющих контуров среднего давления
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
DR
|
Pressure reducing valve, direct operated
|
Редукционный клапан прямого действия — плитный монтаж (subplate), НЕ сэндвич-плита
|
|
6
|
Size 6 / NG6
|
Типоразмер 6; монтаж ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3 / NFPA D03
|
|
D
|
Direct operated
|
Прямое действие — золотник управляется непосредственно давлением вторичного контура A
|
|
P
|
Pressure reduction in channel P→A
|
Редукция в канале P; управляющий сигнал — давление в канале A (вторичное давление)
|
|
2
|
Adjustment type 2
|
Гильза с внутренним шестигранником SW10 + защитный колпачок + контргайка SW24
|
|
-5XJ
|
Series 5X (Rekith)
|
Серия 50–59 (размеры не меняются); дефис + J — маркировка Rekith
|
|
/150
|
Secondary pressure up to 150 bar
|
Уставка вторичного давления до 150 бар (2175 psi)
|
|
Y
|
External pilot oil return
|
Внешний пилотный слив — управляющее масло сбрасывается в бак через отдельный порт TY
|
|
M
|
Without check valve
|
Без встроенного обратного клапана (M — суффикс для версий P и B)
|
Принцип работы — прямое действие, 3-ходовой
Давление в канале A (вторичное давление) действует через внутренний пилотный канал на торец золотника. Пружина удерживает золотник в открытом положении — P→A открыт.
Нормальное состояние (давление A ниже уставки):
Жидкость свободно течёт P→A. Давление в A не превышает уставку пружины — золотник открыт полностью.
Регулирование (давление A достигло уставки):
Давление A достигает уставки пружины. Золотник начинает прикрывать канал P→A, балансируя между давлением A и усилием пружины. Устанавливается равновесие — вторичное давление = уставке.
Сброс избытка (внешнее усилие на исполнительный механизм):
При увеличении давления A выше уставки (например, внешняя нагрузка давит на поршень цилиндра) золотник открывает канал A→TY — избыток масла сбрасывается в бак через внешний пилотный слив TY. Это 3-ходовая функция, защищающая вторичный контур от перегрузки.
|
⚠ Минимальный перепад давления и противодавление TY
P − A ≥ ~5 бар при максимальном расходе. При уставке 150 бар первичное давление P должно быть ≥ ~155 бар. Противодавление в TY суммируется с уставкой: уставка 150 бар + pTY 10 бар → фактическое давление A = 160 бар. TY должен быть всегда подключён к баку — не допускать заглушки.
|
DR (плитный) vs ZDR (сэндвич) — выбор типа монтажа
|
Параметр
|
DR6 — данная модель
|
ZDR6 (сэндвич)
|
|
Тип монтажа
|
Плитный (subplate) — самостоятельная плита ISO 4401-03
|
Сэндвич-плита — монтаж между двумя компонентами стека
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 / CETOP 3
|
ISO 4401-03-02-0-05 (тот же, но сэндвич-исполнение)
|
|
Функция
|
Редукция давления в основном контуре P→A
|
Редукция в одном канале стека (P, A или B)
|
|
Вес
|
1,52 кг
|
~1,2 кг (ZDR6)
|
|
Применение
|
Независимый вторичный контур
|
Встроенный в стек вторичный контур
|
|
Наличие обратного кл.
|
Опционально
|
Опционально (суффикс без M)
|
DR6 выбирается когда редукционный клапан должен быть самостоятельным компонентом на отдельной монтажной плите. ZDR6 — когда нужно встроить редукцию в существующий стек без отдельной плиты.
Диапазоны давления серии DR6
|
Код
|
Диапазон
|
Применение
|
|
25
|
5…25 бар
|
Пилотные контуры, управление
|
|
75
|
5…75 бар
|
Вспомогательные контуры
|
|
150
|
5…150 бар
|
◀ данная модель
|
|
210
|
5…210 бар
|
Максимальный диапазон DR6
|
|
315
|
5…315 бар
|
Только для DR6, DR10 и выше
|
Типы регулировочных элементов
|
Код
|
Тип
|
Примечание
|
|
1
|
Поворотная ручка (rotary knob)
|
Быстрая регулировка без инструмента
|
|
2
|
Гильза с шестигранником SW10 + колпачок
|
Данная модель; SW10 + контргайка SW24; защита уставки
|
|
3
|
Поворотная ручка со шкалой и фиксатором
|
Ключ R900008158; воспроизводимая настройка
|
|
7
|
Поворотная ручка со шкалой
|
Визуальный контроль уставки
|
Данная модель (код 2): гильза с шестигранником SW10 и защитным колпачком. По часовой — увеличение давления. Контргайка SW24 (МА = 10+5 Нм) фиксирует уставку. Штуцер G1/4" для контроля давления A.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
DR6DP2-5XJ/150YM
|
|
Аналог (Rexroth)
|
DR6DP2-5X/150YM | R900472020
|
|
Тип клапана
|
Редукционный, прямого действия, 3-ходовой (P→A, A→TY)
|
|
Тип монтажа
|
Плитный (subplate mounting) — НЕ сэндвич-плита
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3
|
|
Типоразмер
|
NG6
|
|
Конфигурация
|
DP — редукция в канале P (прямое действие, нормально открытый)
|
|
Макс. первичное давление (P)
|
315 бар (4568 psi)
|
|
Макс. вторичное давление (A)
|
До 150 бар (2175 psi)
|
|
Диапазон регулировки
|
5…150 бар
|
|
Макс. давление в TY
|
160 бар
|
|
Макс. расход
|
50 л/мин (13,2 US gpm)
|
|
Регулировочный элемент
|
Тип 2: гильза SW10 + защитный колпачок; контргайка SW24
|
|
Пилотный слив
|
Внешний (Y) — порт TY
|
|
Обратный клапан
|
Без (M) — опционально доступен
|
|
Мин. перепад давления
|
~5 бар (P − A при макс. расходе)
|
|
Штуцер манометра
|
G1/4" — контроль вторичного давления в канале A
|
|
Уплотнения
|
NBR (стандарт)
|
|
Диапазон температур жидкости
|
−30…+80 °C (NBR)
|
|
Вязкость
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажные болты
|
4× ISO 4762-M5-10.9
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
1,52 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные
|
NBR ✓
|
|
HFC
|
Огнестойкие водосодержащие
|
NBR ✓
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
Для HEES, HEPG — версия /V (FKM уплотнения). При HFC: внимательно проверять совместимость.
Монтаж и настройка
Плитный монтаж ISO 4401-03-02-0-05 (NG6/CETOP 3). Крепёжные болты: 4× M5-10.9. Канал TY обязательно подключить к баку.
Настройка уставки (гильза SW10):
• Снять защитный колпачок
• Подать давление в P; нагрузить вторичный контур A
• Вращать гильзу SW10: по часовой — увеличение давления
• Контролировать по манометру на штуцере G1/4" (давление A)
• Зафиксировать контргайку SW24; установить колпачок
• Учитывать противодавление TY при расчёте фактической уставки
Ключевые преимущества
• Плитный монтаж CETOP 3 — полная взаимозаменяемость с другими клапанами NG6
• 3-ходовая функция — сброс избытка давления A через TY при внешней нагрузке
• Уставка до 150 бар — для вторичных контуров высокого давления
• Гильза SW10 + колпачок — защита уставки от несанкционированного изменения
• Внешний пилотный слив TY — уставка не зависит от противодавления основного слива T
• Штуцер G1/4" — прямой контроль вторичного давления
• Нормально открытый — свободный поток P→A без давления управления
• Полная размерная совместимость с Rexroth DR6DP2-5X/150YM (R900472020)
