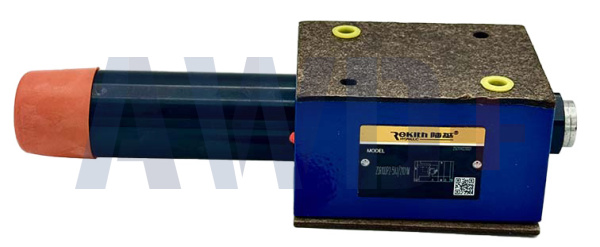

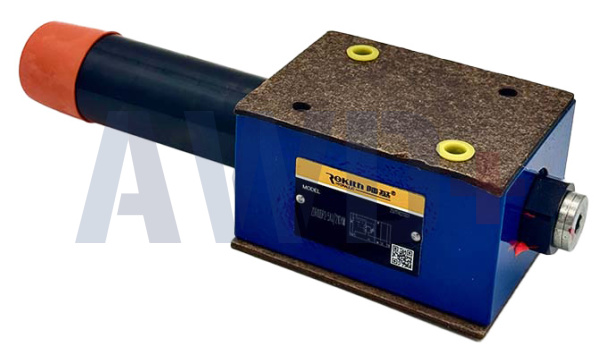

ZDR10DP-2-5XJ/210YM Редукционный клапан прямого действия | Сэндвич-плита | NG10 | Канал P | До 210 бар | 100 л/мин
Назначение и область применения
Редукционный клапан прямого действия в исполнении сэндвич-плиты, типоразмер NG10. Предназначен для понижения давления системы (первичного) до заданного вторичного давления в подключённом контуре. В отличие от предохранительных клапанов (DB, DBW), редукционный клапан работает в нормально открытом состоянии и закрывается при достижении уставки, поддерживая вторичное давление постоянным.
Версия DP — редукция в канале P₁ (напорная линия). Управляющий сигнал и пилотное масло берутся внутренне из канала P₁. Дополнительная функция: сброс избыточного давления вторичного контура — если давление в P₁ (выходная сторона) превышает уставку из-за внешних сил на исполнительном механизме, клапан открывает путь P₁→T(Y), ограничивая давление.
Типичные области применения:
• Питание субконтуров с более низким рабочим давлением от общей высоконапорной системы
• Управление пилотными клапанами и вспомогательными системами
• Зажимные и гидравлические фиксирующие устройства со стабильным давлением
• Гидравлика станков: шпиндельные зажимы, противобалансировочные контуры
• Балансировка давления в параллельных ветвях гидросистемы
• Питание систем смазки и охлаждения от основного насоса
• Любые задачи, где требуется стабильное вторичное давление ниже первичного
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
ZDR
|
Pressure reducing valve, sandwich plate
|
Редукционный клапан сэндвич-плита с функцией сброса давления вторичного контура
|
|
10
|
Size 10 / NG10
|
Типоразмер 10; монтаж по ISO 4401-05-04-0-05 / DIN 24340 форма A
|
|
D
|
Direct operated
|
Прямое действие — без пилотной ступени (в отличие от клапанов типа DR)
|
|
P
|
Pressure reduction in channel P
|
Редукция давления в канале P₁ (напорная линия); управляющий сигнал от P₁
|
|
2
|
Adjustment type 2
|
Гильза с внутренним шестигранником и защитным колпачком
|
|
-5XJ
|
Series 5X (Rekith)
|
Серия 50–59 (размеры не меняются); дефис + J — маркировка Rekith
|
|
/210
|
Secondary pressure up to 210 bar
|
Максимальное вторичное (выходное) давление 210 бар
|
|
Y
|
Pilot oil return external
|
Внешний пилотный слив — управляющее масло уходит в бак по отдельному каналу T(Y), не смешиваясь с основным сливом T
|
|
M
|
Without check valve
|
Без встроенного обратного клапана (M — только для версий P и B; в версии A обратный клапан опционален)
|
Принцип работы — версия DP (редукция в канале P)
Клапан состоит из корпуса (1), управляющего золотника (2), пружины (3) и регулировочного элемента (4).
Исходное положение: клапан нормально открыт — жидкость свободно течёт из P₂ (вход, высокое давление) в P₁ (выход, вторичный контур). Через пилотный канал (5) давление в P₁ подаётся на торец управляющего золотника (2) против пружины (3).
При достижении уставки: давление в P₁ превышает усилие пружины (3). Золотник (2) смещается, прикрывая проходное сечение P₂→P₁. Устанавливается баланс: давление в P₁ = уставке пружины (3).
Функция сброса давления вторичного контура (pressure relief): если давление в P₁ продолжает расти (внешняя нагрузка на исполнительный механизм), золотник (2) смещается далее и соединяет P₁ с T(Y) через управляющую кромку (9), сбрасывая избыточное давление в бак.
Пилотный слив — внешний (суффикс Y): управляющее масло из пружинной камеры (7) отводится через отверстие (6) в порт T(Y) независимо от давления в основном сливном канале T. Это исключает влияние противодавления T на уставку редукции.
|
⚠ Ключевое отличие от предохранительного клапана
Редукционный клапан (ZDR) нормально ОТКРЫТ и закрывается при достижении уставки. Предохранительный клапан (DB) нормально ЗАКРЫТ и открывается при превышении уставки. ZDR устанавливается в линию (последовательно), DB — параллельно (между P и T). ZDR поддерживает давление в выходной линии постоянным; DB защищает от его превышения.
|
|
⚠ Минимальный перепад давления
Для нормальной работы необходимо, чтобы входное давление P₂ превышало заданное вторичное давление P₁ минимум на 5 бар (Δpmin ≈ 5 бар при макс. расходе). Если P₂ − P₁ < Δpmin, клапан не может поддерживать уставку.
|
Версии конфигурации канала редукции
|
Версия
|
Редукция в канале
|
Пилотный сигнал от
|
|
DP
|
Канал P
|
P₁
|
|
DA
|
Канал A
|
A②
|
|
DB
|
Канал P
|
B
|
Данная модель — версия DP: редукция в канале P₁ с внутренним управляющим сигналом от P₁. Наиболее универсальный вариант — встраивается в стек над любым распределителем NG10 и понижает давление сразу на обе рабочие линии (A и B) через канал P.
Типы регулировочных элементов
|
Код
|
Тип
|
Примечание
|
|
1
|
Поворотная ручка
|
Быстрая регулировка без инструмента
|
|
2
|
Гильза с шестигранником + колпачок
|
Данная модель; защита от несанкционированной регулировки
|
|
3
|
Поворотная ручка с фиксатором + шкала
|
Ключ R900008158 в комплекте; воспроизводимая настройка
|
|
7
|
Поворотная ручка со шкалой
|
Точная настройка с визуальным контролем
|
Данная модель (код 2): гильза с внутренним шестигранником (SW10) и защитным колпачком. Контргайка SW24 фиксирует установленное положение. Штуцер манометра G1/4 (SW6, глубина 12 мм) позволяет подключить манометр для контроля вторичного давления непосредственно на клапане.
Диапазоны давления серии ZDR-5X
|
Код
|
Диапазон
|
Примечание
|
|
25
|
5…25 бар
|
Низкое давление; управление пилотными клапанами
|
|
75
|
5…75 бар
|
Среднее давление
|
|
150
|
5…150 бар
|
Высокое давление
|
|
210
|
5…210 бар
|
◀ данная модель; максимальный диапазон для ZDR
|
Пилотный слив Y и суффикс M
Суффикс Y — внешний пилотный слив:
|
Вариант
|
Пилотный слив / особенность
|
|
Без Y (нет суффикса)
|
Внутренний (в T основного канала)
|
|
Y (данная модель)
|
Внешний (отдельный порт T(Y))
|
Суффикс M — без встроенного обратного клапана:
|
Вариант
|
Конфигурация
|
|
Без M (версия A)
|
Со встроенным обратным клапаном
|
|
M (данная модель)
|
Без обратного клапана
|
Версии P и B (данная модель — P) не требуют обратного клапана, поэтому суффикс M является обязательной частью кода для этих версий.
Сравнение типоразмеров ZDR6 и ZDR10
Серия ZDR выпускается в типоразмерах NG6 и NG10 с идентичной конструкцией.
|
Параметр
|
ZDR6 (NG6)
|
ZDR10 (NG10) — данная модель
|
|
Типоразмер
|
NG6 (ZDR6)
|
NG10 (ZDR10) — данная модель
|
|
Монтажный стандарт
|
ISO 4401-03
|
ISO 4401-05
|
|
Макс. расход
|
50 л/мин
|
100 л/мин
|
|
Макс. вх. давление
|
315 бар
|
315 бар
|
|
Макс. вых. давление
|
210 бар
|
210 бар
|
|
Вес
|
~1,2 кг
|
~2,8 кг
|
|
Монтажные болты
|
4× M5-10.9
|
4× M6-10.9
|
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
ZDR10DP-2-5XJ/210YM
|
|
Аналог (Rexroth)
|
ZDR10DP2-5X/210YM | R900410876
|
|
Тип клапана
|
Редукционный, прямого действия, сэндвич-плита
|
|
Типоразмер
|
NG10
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05 / DIN 24340 форма A
|
|
Тип монтажа
|
Сэндвич-плита (промежуточный монтаж в стеке)
|
|
Конфигурация
|
Версия P — редукция в канале P (напорная линия)
|
|
Макс. входное давление
|
315 бар (вход P₂)
|
|
Макс. вторичное давление
|
До 210 бар (выход P₁)
|
|
Макс. обратное давление T(Y)
|
160 бар
|
|
Макс. расход
|
100 л/мин
|
|
Регулировочный элемент
|
Тип 2: гильза с шестигранником и защитным колпачком
|
|
Пилотный слив
|
Внешний (Y) — по отдельному каналу T(Y)
|
|
Обратный клапан
|
Без обратного клапана (M)
|
|
Уплотнения
|
NBR (стандарт)
|
|
Мин. перепад давления
|
~5 бар (P₂ − P₁ при максимальном расходе)
|
|
Диапазон регулировки
|
5…210 бар
|
|
Диапазон температур жидкости
|
−30…+80 °C (NBR)
|
|
Вязкость
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~2,8 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HETG
|
Растительные масла
|
NBR ✓, FKM ✓
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (/V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (/V)
|
|
HFDU, HFDR
|
Огнестойкие, безводные
|
FKM ✓ (/V)
|
|
HFC
|
Огнестойкие водосодержащие, макс. 210 бар, 60 °C
|
NBR ✓
|
Для HEES, HEPG, HFDU/HFDR необходима версия /V (FKM уплотнения). При работе с HFC: макс. давление 210 бар, макс. температура 60 °C.
Монтаж (сэндвич-плита)
Клапан устанавливается в вертикальный стек по стандарту ISO 4401-05 (NG10). Крепёжные болты: 4× ISO 4762-M6-10.9 (заказываются отдельно). Длина и момент затяжки болтов рассчитываются по суммарной высоте стека.
Схема портов (версия P):
• P₂ (вход, высокое давление) — со стороны плиты (plate side ②)
• P₁ (выход, вторичное давление) — со стороны компонента (component side ①)
• T(Y) — внешний пилотный слив; подключить к баку отдельной линией
• A, B — проходят через клапан без изменения (редукция только в P)
Требования к монтажной поверхности:
• Шероховатость: Ra ≤ 0,8 мкм (Rzmax ≤ 4 мкм)
• Плоскостность: 0,01 мм на 100 мм
• Уплотнительные кольца на портах A, B, P, T(Y) — идентичны, взаимозаменяемы
Настройка вторичного давления:
• Снять защитный колпачок с гильзы регулировочного элемента
• Шестигранным ключом SW10 вращать гильзу: по часовой — увеличение давления
• Контролировать давление по манометру на штуцере G1/4 клапана
• Зафиксировать контргайкой SW24; установить защитный колпачок
Ключевые преимущества
• Сэндвич-монтаж — без трубных соединений, компактный стек NG10
• Прямое действие — быстрый отклик, простая конструкция, высокая надёжность
• Редукция в канале P — сразу на весь стек (обе рабочие линии A и B)
• Встроенная функция сброса давления вторичного контура (pressure relief)
• Внешний пилотный слив Y — уставка не зависит от противодавления в T
• Штуцер манометра G1/4 — контроль вторичного давления без дополнительной арматуры
• 4 диапазона давления (25/75/150/210 бар) при единых монтажных размерах
• 4 типа регулировочных элементов — от открытой ручки до защищённой гильзы
• Стандарт ISO 4401-05 (NG10) — полная взаимозаменяемость
• Полная размерная совместимость с Rexroth ZDR10DP2-5X/210YM (R900410876)
