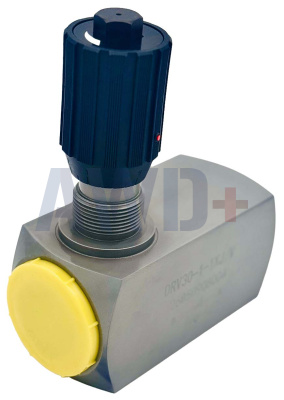

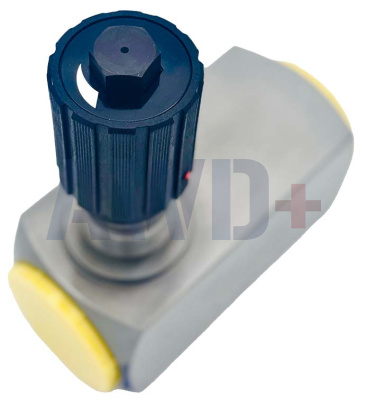

DRV30-1-1XJ/V Дроссель-обратный клапан | Прямой монтаж в трубопровод | G1 1/2" | 350 бар | Дросселирование A→B | Свободный поток B→A | FKM уплотнения
Назначение и область применения
Дроссель-обратный клапан для прямого монтажа в трубопровод, размер 30 (G1 1/2"). Обеспечивает бесступенчатую регулировку расхода в направлении A→B при свободном обратном потоке через встроенный обратный клапан в направлении B→A. В отличие от сэндвич-клапанов (Z2FS), монтируется непосредственно в трубопровод — без монтажной плиты и без изменения компоновки стека.
Цветовая шкала (color scale) на шпинделе обеспечивает визуальную воспроизводимость настройки — положение треугольника на шкале соответствует размеру проходного сечения (чем больше треугольник — тем больше расход). Стопорный винт фиксирует установленное положение.
Уплотнения FKM (Viton) расширяют совместимость с биоразлагаемыми и синтетическими жидкостями по сравнению со стандартными NBR.
Типичные области применения:
• Регулировка скорости гидравлических цилиндров и гидромоторов по одному направлению
• Управление временем переключения — замедление подачи к исполнительному механизму
• Ограничение расхода в трубопроводе в одном направлении
• Металлообрабатывающие станки: подачи суппортов, зажимные устройства
• Мобильная гидравлика: управление скоростью функций
• Системы с биоразлагаемыми и синтетическими жидкостями — благодаря FKM
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
DRV
|
Throttle check valve
|
Дроссель-обратный клапан: дросселирование потока в одном направлении (A→B) + свободный обратный поток через встроенный обратный клапан (B→A)
|
|
30
|
Size 30
|
Размер 30; резьбовое присоединение G1 1/2" (BSP); ширина под ключ 70 мм
|
|
1
|
Variant 1 — steel housing
|
Исполнение 1 — корпус из стали (variant 3 = нержавеющая сталь)
|
|
-1XJ
|
Series 1X (Rekith)
|
Серия 10–19 (размеры не меняются); дефис + J — маркировка Rekith
|
|
/V
|
FKM seals (Viton)
|
Уплотнения из фторкаучука FKM (Viton) — расширенная совместимость с синтетическими и биоразлагаемыми жидкостями
|
Принцип работы (по даташиту Rexroth RE 32502)
Клапан состоит из: корпуса (1), регулировочной ручки (2) с фиксирующим механизмом (3) и обратного клапана (4).
Направление дросселирования A→B:
Поворот регулировочной ручки (2) влево (против часовой): шпиндель (5) со штифтом дросселя (6) увеличивает проходное сечение (7) — расход растёт вплоть до полного открытия. Поворот вправо (по часовой): шпиндель (5) уменьшает проходное сечение (7) вплоть до полного закрытия без утечки. Поток через дроссель только в направлении A→B.
Обратное направление B→A — свободный поток:
Давление со стороны B смещает обратный клапан (4), открывая свободный путь для прохода жидкости B→A без дросселирования. Давление открытия обратного клапана ~0,5 бар — минимальные потери.
Цветовая шкала и фиксация:
Площадь цветового треугольника (9) на верхнем конце шпинделя (5) визуально указывает размер проходного сечения: чем больше видимый треугольник — тем больше расход. Стопорный винт (3) фиксирует установленное положение и предотвращает случайное смещение ручки.
|
⚠ DV vs DRV — выбор типа
DV (дроссель без обратного клапана): регулирует поток в обоих направлениях — A→B и B→A. DRV (данная модель): дросселирует только A→B; обратный поток B→A — свободный через обратный клапан. Если требуется разная скорость в обоих направлениях без свободного обратного потока — выбирайте DV.
|
DV vs DRV — сравнение типов
|
Параметр
|
DV (дроссель)
|
DRV — данная модель
|
|
Направление A→B
|
Дросселирование (регулируемое)
|
Дросселирование (регулируемое)
|
|
Направление B→A
|
Дросселирование (регулируемое)
|
Свободный поток через обратный клапан
|
|
Обратный клапан
|
Нет
|
Да (давление открытия ~0,5 бар)
|
|
Применение
|
Точная регулировка в обоих напр.
|
Регулировка в одном направлении, свободный возврат
|
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
DRV30-1-1XJ/V
|
|
Аналог (Rexroth)
|
DRV30-1-1X/V | R900331504
|
|
Тип клапана
|
Дроссель-обратный клапан (throttle check valve), прямой монтаж в трубопровод
|
|
Типоразмер
|
30 (G1 1/2")
|
|
Тип монтажа
|
Прямой монтаж в трубопровод (direct in-pipe mounting)
|
|
Резьбовое присоединение
|
G1 1/2" BSP (ISO 228/1)
|
|
Направление дросселирования
|
A→B (дросселирование); B→A (свободный обратный поток через обратный клапан)
|
|
Диапазон регулировки
|
От полного закрытия до полного открытия (бесступенчато)
|
|
Макс. рабочее давление
|
350 бар (5076 psi)
|
|
Давление открытия обратного кл.
|
~0,5 бар (стандарт)
|
|
Воспроизводимость настройки
|
Цветовая шкала (color scale) на шпинделе — визуальный контроль уставки
|
|
Фиксация настройки
|
Стопорный винт (clamping screw) — защита от случайного смещения
|
|
Материал корпуса
|
Сталь (вариант 1)
|
|
Уплотнения
|
FKM (Viton) — суффикс /V
|
|
Диапазон температур жидкости
|
−20…+100 °C (FKM)
|
|
Диапазон температур окруж.
|
−20…+80 °C
|
|
Вязкость
|
2,8…500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Размеры (DRV30)
|
B=70 мм, H1=155 мм, H2=108 мм, L2=143 мм
|
|
Вес
|
4,6 кг
|
Размерный ряд серии DRV
|
Размер
|
Резьба
|
Макс. расход, л/мин
|
Вес, кг
|
Прим.
|
|
|
6
|
G1/8"
|
~3
|
0,13
|
|
|
|
8
|
G1/4"
|
~10
|
0,3
|
|
|
|
10
|
G3/8"
|
~20
|
0,45
|
|
|
|
12
|
G1/2"
|
~40
|
0,8
|
|
|
|
16
|
G3/4"
|
~80
|
1,3
|
|
|
|
20
|
G1"
|
~180
|
2,4
|
|
|
|
25
|
G1 1/4"
|
~300
|
3,5
|
|
|
|
30
|
G1 1/2"
|
~450
|
4,6
|
◀ данная
|
|
|
40
|
G2"
|
~600
|
7,7
|
|
|
Все размеры серии DRV/DV: макс. рабочее давление 350 бар, серия 1X, сталь (вар. 1) или нержавеющая сталь (вар. 3).
Уплотнения FKM (/V) — расширенная совместимость
|
Жидкость
|
Описание
|
FKM (/V)
|
|
HL, HLP (мин. масла DIN 51524)
|
Минеральные масла
|
FKM ✓
|
|
HETG (рапсовое масло)
|
Биоразлагаемое растительное
|
FKM ✓
|
|
HEES (синтетический эфир)
|
Биоразлагаемое синтетическое
|
FKM ✓
|
|
HEPG (полигликоль)
|
Синтетическое
|
FKM ✓
|
|
HVLP
|
Вязкостно-улучшенные масла
|
FKM ✓
|
|
Прочие
|
По запросу
|
По запросу
|
Стандартная версия (без /V): совместима с минеральными маслами HL, HLP. Для биоразлагаемых (HETG, HEES, HEPG) — обязательно версия /V.
Монтаж и настройка
Прямой монтаж в трубопровод через резьбу G1 1/2". Направление потока дросселирования строго соблюдать: A→B — дросселирование, B→A — свободный поток.
Настройка расхода:
• Ослабить стопорный винт (3)
• Вращать ручку (2) влево — увеличение расхода; вправо — уменьшение до закрытия
• Ориентироваться по цветовой шкале (9) на шпинделе
• Проверять скорость исполнительного механизма при рабочем давлении
• Зафиксировать стопорным винтом (3) после достижения нужной скорости
Повторная настройка:
• Положение шпинделя по цветовой шкале позволяет воспроизводить ранее установленный расход
• Чем больше видимый цветовой треугольник — тем больше расход
Ключевые преимущества
• Прямой монтаж в трубопровод G1 1/2" — без монтажной плиты и изменения стека
• Размер 30 — расход до ~450 л/мин при высоком давлении до 350 бар
• Дросселирование только A→B; B→A — свободный поток без потерь
• Встроенный обратный клапан с малым давлением открытия ~0,5 бар
• Цветовая шкала — наглядная воспроизводимая настройка без приборов
• Стопорный винт — фиксация от случайного смещения
• FKM уплотнения — совместимость с HETG, HEES, HEPG
• Серия 1X — унификация с другими компонентами Rexroth/Rekith
• Полная размерная совместимость с Rexroth DRV30-1-1X/V (R900331504)
