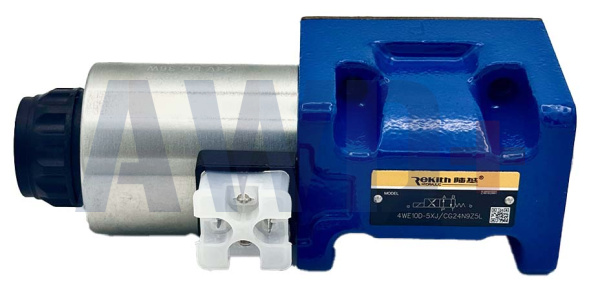

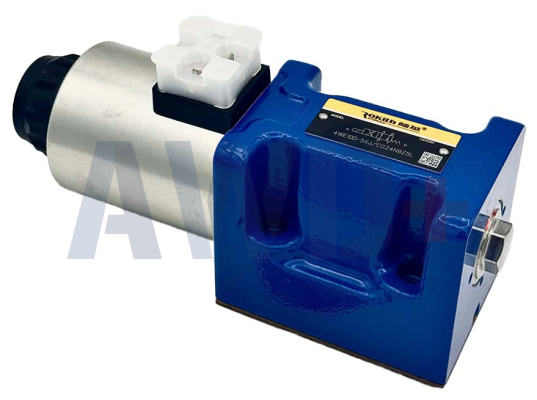

Гидрораспределитель 4WE10D-5XJ/CGN9Z5L — четырёхходовой двухпозиционный (4/2) электромагнитный золотниковый клапан прямого действия типоразмера NG10 (CETOP 5). Более крупный типоразмер по сравнению с NG6 позволяет работать с повышенными расходами рабочей жидкости — до 120–160 л/мин в зависимости от версии.
Расшифровка: 4WE — четырёхходовой распределитель; 10 — типоразмер NG10 (CETOP 05 / ISO 4401-05); D — схема золотника (нейтраль: P→T, A и B заперты); 5X — серия конструктива (текущая, до 350 бар); J — разъём DIN с LED; CG — постоянный ток DC (напряжение уточняется при заказе: 24 В стандарт); N9Z5L — NBR, DIN 43650.
Схема золотника D — в нейтральном положении порт P соединён с T (разгрузка насоса), линии A и B заперты. Это обеспечивает разгрузку насоса при обесточенном клапане и одновременно фиксирует рабочие полости цилиндра. Применяется там, где нужна одновременно разгрузка насоса и удержание нагрузки.
Типоразмер NG10 (CETOP 5): монтажный фланец большего размера, четыре крепёжных болта M6, porting pattern по ISO 4401-05-04-0-05. Масса клапана в линейке обычно составляет около 4–6 кг. Серия 5X обеспечивает давление до 350 бар — улучшение относительно старой серии 3X (315 бар).
Технические характеристики
Основные гидравлические параметры
|
Параметр
|
Значение
|
|
Тип клапана
|
Гидрораспределитель 4/2, прямого действия
|
|
Типоразмер
|
NG10 (CETOP 05 / ISO 4401-05-04-0-05)
|
|
Схема золотника
|
D — нейтраль: P→T, A и B заперты
|
|
Макс. давление (P, A, B)
|
до 350 бар (серия 5X)
|
|
Макс. давление (T)
|
до 160 бар
|
|
Макс. расход (DC)
|
до 120–160 л/мин (зависит от версии)
|
|
Монтаж
|
Плитовой, CETOP D05 / ISO 4401-05-04-0-05
|
|
Серия конструктива
|
5X (текущая производственная серия)
|
Соленоид и электрика
|
Параметр
|
Значение
|
|
Тип соленоида
|
Мокрый якорь (wet-pin), отделяемая катушка
|
|
Напряжение питания
|
DC (уточняется при заказе; стандарт DC 24 В = G24)
|
|
Допуск по напряжению
|
±10%
|
|
Разъём
|
DIN 43650, форма J (с LED-индикатором)
|
|
Класс защиты
|
IP65 (с установленным разъёмом)
|
|
Поворот катушки
|
Возможен на 90°
|
|
Соответствие
|
CE
|
⚠ В артикуле 'CG' без цифры напряжения — уточняйте напряжение при заказе. Стандартный вариант: CG24 (DC 24 В). Серия 5X достигает 350 бар; старая 3X ограничена 315 бар.
Материалы и совместимость
|
Параметр
|
Значение
|
|
Уплотнения
|
NBR
|
|
Корпус
|
Чугун
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD
|
|
Рабочая температура
|
−20°C … +70°C
|
|
Взаимозаменяемость
|
Rexroth 4WE10D, Huade 4WE10D (NG10 / CETOP 5)
|
Преимущества
• Типоразмер NG10 — повышенный расход до 120–160 л/мин: для мощных гидросистем и крупных цилиндров
• Схема D: разгрузка насоса в нейтрали + фиксация рабочих полостей — оптимальный баланс
• Серия 5X: до 350 бар — выше, чем у старых вариантов 3X
• Разъём J с LED — визуальная диагностика без приборов
• OEM-аналог Rexroth / Huade 4WE10D — стандартные монтажные размеры CETOP 5
Применение
|
Отрасль / оборудование
|
Функция клапана
|
|
Тяжёлые гидравлические прессы
|
Управление большим расходом при высоком давлении
|
|
Мобильная техника (экскаваторы)
|
Управление стрелой, ковшом с высоким расходом
|
|
Литейные машины
|
Управление главным цилиндром смыкания
|
|
Испытательные стенды
|
Переключение нагрузочных контуров
|
