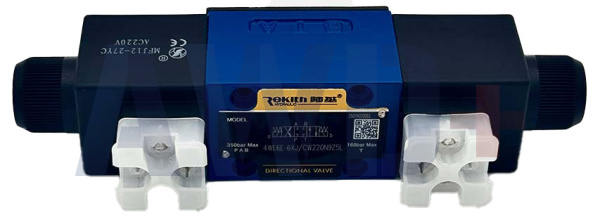

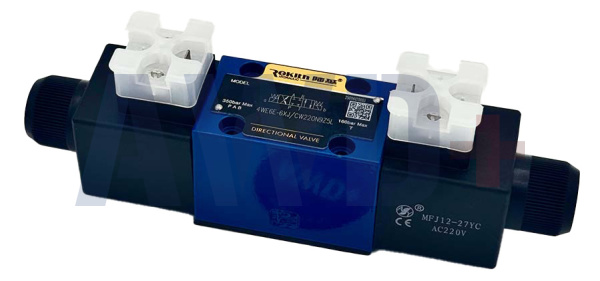

Гидрораспределитель 4WE6E-6XJ/CW220N9Z5L — четырёхходовой трёхпозиционный (4/3) электромагнитный золотниковый клапан прямого действия типоразмера NG6 с питанием от промышленной сети переменного тока 220 В. Один из наиболее востребованных вариантов для объектов в России и Европе, где стандарт питания — 220–230 В AC.
Расшифровка: 4WE — четырёхходовой соленоидный распределитель; 6 — NG6 (CETOP 03); E — схема золотника (нейтраль: P заперт, A→T, B→T); 6X — серия; J — разъём DIN с LED; CW220 — AC 220 В со встроенным выпрямителем; N9Z5L — NBR, DIN 43650.
Схема золотника E — один из наиболее популярных вариантов в промышленной автоматике: в нейтральном положении порт P полностью заперт (насос изолирован), а рабочие линии A и B соединены с T (сброс давления из рабочих полостей цилиндра). Это позволяет цилиндру свободно разгрузиться в нейтрали, сохраняя при этом изоляцию насоса от рабочего контура. Идеально для дифференциальных цилиндров и систем с аккумуляторами.
Питание AC 220 В со встроенным выпрямителем CW220 позволяет напрямую подключать клапан к стандартной промышленной электросети без источников питания DC. Разъём J с LED даёт визуальную обратную связь о состоянии соленоидов. При работе с дифференциальными цилиндрами необходимо учитывать риск интенсификации давления в штоковой полости — рекомендуется установка предохранительного клапана на поршневой стороне.
Технические характеристики
Основные гидравлические параметры
|
Параметр
|
Значение
|
|
Тип клапана
|
Гидрораспределитель 4/3, прямого действия
|
|
Типоразмер
|
NG6 (CETOP 03)
|
|
Схема золотника
|
E — нейтраль: P заперт, A→T, B→T
|
|
Макс. давление (P, A, B)
|
до 350 бар
|
|
Макс. давление (T)
|
до 250 бар
|
|
Макс. расход (AC)
|
до 60 л/мин
|
|
Монтаж
|
Плитовой, CETOP D03 / ISO 4401-03-02-0-94
|
|
Серия конструктива
|
6X
|
Соленоид и электрика
|
Параметр
|
Значение
|
|
Тип соленоида
|
Мокрый якорь (wet-pin), два соленоида, отделяемая катушка
|
|
Напряжение питания
|
AC 220 В (CW220) со встроенным выпрямителем
|
|
Допуск по напряжению
|
±10%
|
|
Разъём
|
DIN 43650 с LED-индикатором (J)
|
|
Класс защиты
|
IP65
|
|
Поворот катушки
|
Возможен на 90°
|
|
Соответствие
|
CE
|
⚠ При использовании с дифференциальными цилиндрами (разные площади поршня и штока) схема E может вызывать интенсификацию давления в штоковой полости. Рекомендуется установка предохранительного клапана на стороне A или B.
Материалы и совместимость
|
Параметр
|
Значение
|
|
Уплотнения
|
NBR
|
|
Корпус
|
Чугун
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD
|
|
Рабочая температура
|
−20°C … +70°C
|
|
Взаимозаменяемость
|
Rexroth 4WE6E, Huade 4WE6E (CETOP D03)
|
Схема золотника E в сравнении
|
Схема
|
Нейтральное положение
|
Назначение
|
|
D
|
P→T, A и B заперты
|
Разгрузка насоса, фиксация рабочих полостей
|
|
D (OF)
|
Как D, но с фиксацией детентом
|
Энергоэффективность: соленоид не держать постоянно
|
|
E
|
P заперт, A→T, B→T
|
Разгрузка цилиндра при заблокированном насосе
|
|
G
|
P заперт, A/B открыты, T открыт
|
Полная разгрузка, свободное плавание цилиндра
|
|
H
|
Все порты заперты
|
Жёсткая фиксация нагрузки
|
|
M
|
P→A→B→T, все соединены
|
Свободное вращение мотора, разгрузка насоса
|
|
Y
|
P→A→B→T, все соединены
|
Аналогично M, разгрузка насоса
|
Преимущества
• Схема E: P заперт в нейтрали — насос изолирован, рабочие полости разгружаются через T
• AC 220 В — прямое подключение к стандартной промышленной сети России и Европы
• Встроенный выпрямитель CW — не требует внешнего источника питания DC
• LED разъём J — диагностика состояния соленоидов без измерительных приборов
• OEM-аналог Rexroth / Huade 4WE6E — полная взаимозаменяемость по монтажным размерам
Применение
|
Оборудование / отрасль
|
Функция клапана
|
|
Системы с аккумуляторами
|
Изоляция насоса при работе от аккумулятора
|
|
Гидравлические прессы (220 В)
|
Управление прямо от промышленной сети
|
|
Станки с ЧПУ
|
Зажимные устройства, подача инструмента
|
|
Автоматические линии
|
Управление гидроцилиндрами технологических операций
|
