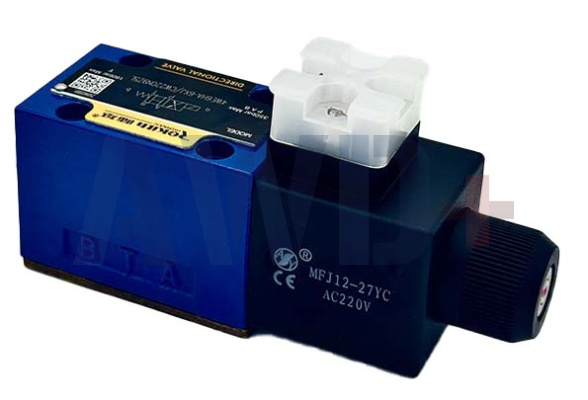

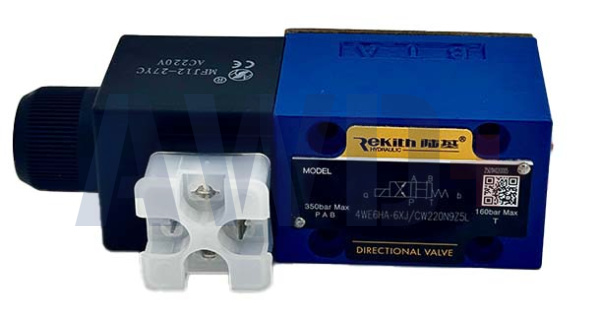

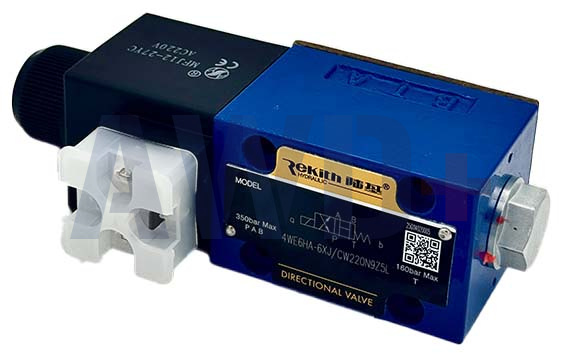

Гидрораспределитель 4WE6HA-6XJ/CW220N9Z5L — четырёхходовой двухпозиционный (4/2) электромагнитный золотниковый клапан прямого действия типоразмера NG6 с одним соленоидом и пружинным возвратом. Предназначен для работы в промышленных сетях с напряжением переменного тока 220 В.
Расшифровка: 4WE — четырёхходовой распределитель; 6 — NG6 (CETOP 03); H — схема золотника; A — однополюсный (один соленоид, пружинный возврат, вариант 4/2); 6X — серия конструктива; J — разъём DIN с LED; CW220 — AC 220 В с встроенным выпрямителем; N9Z5L — NBR, DIN 43650.
Схема золотника H с суффиксом A (4WE6HA): клапан имеет один соленоид. В обесточенном состоянии пружина удерживает золотник в исходном положении (P→B, A→T). При срабатывании соленоида золотник переключается в рабочую позицию (P→A, B→T). Это решение упрощает схему управления: для переключения нужен только один управляющий сигнал.
Питание AC 220 В — наиболее распространённое в промышленных электрощитах России и Европы, что исключает необходимость в дополнительных источниках питания DC. Разъём J с LED обеспечивает визуальный контроль включения соленоида.
Технические характеристики
Основные гидравлические параметры
|
Параметр
|
Значение
|
|
Тип клапана
|
Гидрораспределитель 4/2, прямого действия
|
|
Типоразмер
|
NG6 (CETOP 03)
|
|
Схема золотника
|
HA — один соленоид, пружинный возврат
|
|
Макс. давление (P, A, B)
|
до 350 бар
|
|
Макс. давление (T)
|
до 250 бар
|
|
Макс. расход
|
до 60 л/мин (AC)
|
|
Монтаж
|
Плитовой, CETOP D03 / ISO 4401-03-02-0-94
|
|
Серия конструктива
|
6X
|
Соленоид и электрика
|
Параметр
|
Значение
|
|
Тип соленоида
|
Мокрый якорь (wet-pin), один соленоид
|
|
Напряжение питания
|
AC 220 В (CW220) со встроенным выпрямителем
|
|
Допуск по напряжению
|
±10%
|
|
Разъём
|
DIN 43650, форма J (с LED-индикатором)
|
|
Класс защиты
|
IP65 (с установленным разъёмом)
|
|
Поворот катушки
|
Возможен на 90°
|
|
Соответствие
|
CE
|
⚠ Один соленоид (суффикс A): при потере питания золотник автоматически возвращается в исходное положение пружиной — безопасное состояние fail-safe. Для двухпозиционного управления с двумя соленоидами используйте вариант без суффикса A.
Материалы и совместимость
|
Параметр
|
Значение
|
|
Уплотнения
|
NBR
|
|
Корпус
|
Чугун
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD
|
|
Рабочая температура
|
−20°C … +70°C
|
|
Взаимозаменяемость
|
Rexroth 4WE6HA, Huade 4WE6HA (CETOP D03)
|
Преимущества
• Питание AC 220 В — прямое подключение к промышленной сети без преобразователей DC
• Один соленоид + пружинный возврат — упрощённая схема управления, надёжный fail-safe при отключении питания
• Разъём J с LED — моментальная визуальная диагностика
• Плитовой монтаж CETOP D03 — стандартная взаимозаменяемость
• OEM-аналог Rexroth 4WE6HA — полная совместимость по монтажным размерам
Применение
|
Отрасль / оборудование
|
Функция клапана
|
|
Гидростанции в цеховых сетях 220 В
|
Управление цилиндром с fail-safe позицией
|
|
Зажимные приспособления
|
Разжим при аварийном отключении питания
|
|
Промышленные ворота и шлюзы
|
Аварийное открытие/закрытие
|
|
Сварочные стапели
|
Фиксация и разжим детали
|
