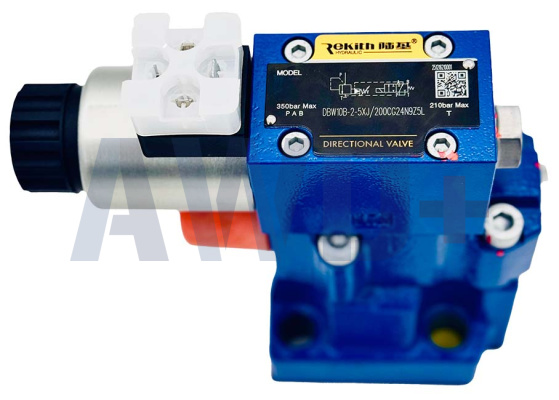

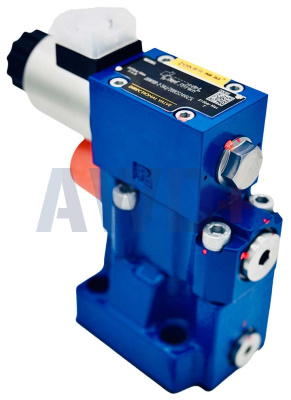

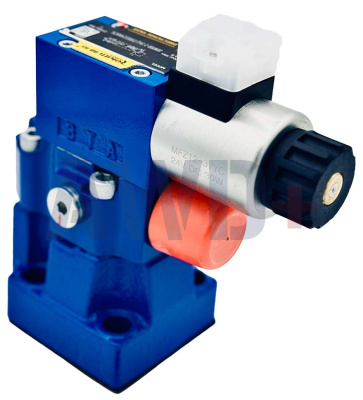

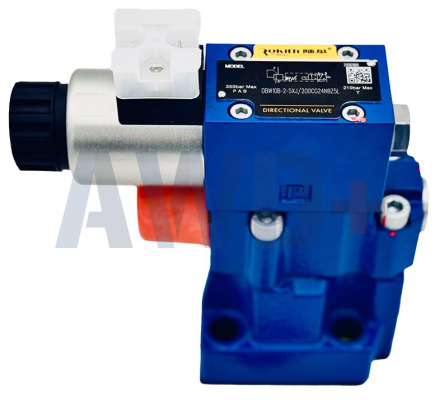

DBW10B-2-5XJ/200CG24N9Z5L Предохранительный клапан с соленоидной разгрузкой | NS25 | Символ B | 200 бар | 160 л/мин | 24 В DC
Назначение и область применения
Предохранительный клапан пилотного действия со встроенным золотниковым распределителем для соленоидной разгрузки, типоразмер NS10. Серия DBW = DB (пилотный предохранительный клапан) + встроенный распределитель (16) — всё в одном корпусе без внешнего распределителя. Символ B: нормально открытый P→T при обесточивании — насос работает в режиме холостого хода на минимальном давлении. При включении соленоида 24 В DC: P закрыт, давление ограничивается уставкой до 200 бар.
Согласно техническому описанию Rexroth: для типа DBW..B..5X/... при обрыве тока или обрыве кабеля устанавливается минимальное давление циркуляции — это безопасное состояние для систем, где потеря питания должна приводить к разгрузке насоса.
Типичные области применения:
• Энергосберегающие системы: насос разгружен при обесточивании — экономия энергии в паузах
• Двухпрессурные системы: малое давление (холостой ход) при обесточивании, рабочее при включении
• Системы с требованием безопасной разгрузки при потере питания
• Металлообрабатывающие станки: давление только при активном рабочем цикле
• Прессы и формовочное оборудование с управлением по давлению
• Мобильная и промышленная гидравлика высокого расхода
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
DB
|
Pilot operated pressure relief valve
|
Предохранительный клапан пилотного действия (основа DBW)
|
|
W
|
With solenoid-actuated unloading
|
Встроенный золотниковый распределитель (16) для соленоидной разгрузки основного золотника
|
|
20
|
Size 20 / NS25
|
Типоразмер 20; монтажный стандарт ISO 6264-06-09 / NS25; расход до 160 л/мин
|
|
B
|
Spool symbol B (normally open P→T)
|
Символ B: нормально открытый — при обесточивании P→T (насос разгружен); при включении соленоида P закрыт (давление ограничивается уставкой)
|
|
-2
|
Mounting variant 2
|
Вариант монтажа 2
|
|
-5XJ
|
Series 5X (Rekith)
|
Серия 5X; дефис + J — маркировка Rekith
|
|
/200
|
Pressure rating 200 bar
|
Уставка давления до 200 бар (2900 psi)
|
|
C
|
Air-gap wet-pin DC solenoid
|
Мокрый соленоид с воздушным зазором (wet-pin / air-gap DC)
|
|
G24
|
24 V DC
|
Напряжение питания постоянного тока 24 В
|
|
N9
|
Concealed manual override
|
Утопленный ручной дублёр
|
|
Z5L
|
K4 + LED + varistor
|
Разъём DIN EN 175301-803 (K4) + LED-индикатор + варистор
|
Принцип работы — DBW: DB + встроенный распределитель
Клапан состоит из: основного золотника (3), пилотного клапана (2) с элементом настройки давления, и встроенного золотникового распределителя (16) с соленоидом.
При обесточенном соленоиде (символ B — нормально открытый):
Встроенный распределитель (16) открывает путь из пружинной полости основного золотника в T. Перепад давления на основном золотнике минимален — он открыт: P→T. Насос работает с давлением только против гидравлических потерь (≈3–5 бар). Система в режиме разгрузки.
При включённом соленоиде 24 В DC:
Встроенный распределитель (16) закрывает путь из пружинной полости в T. Пилотный клапан (2) управляет давлением в пружинной полости и удерживает основной золотник закрытым до уставки пружины. При превышении уставки 200 бар: пилотный клапан открывается, давление в пружинной полости падает, основной золотник открывает P→T — давление ограничивается.
Опция гашения ударов при переключении:
Клапан может оснащаться пластиной гашения ударов переключения (switching shock damping plate) для защиты обратной линии от пиков давления при резком открытии P→T.
|
⚠ Символ B: безопасное состояние при потере тока = РАЗГРУЗКА
DBW..B..: при обрыве питания/кабеля насос автоматически разгружается (P→T открыт). Это безопасное состояние — исполнительные механизмы не получают давления. DBW..A..: при обрыве питания давление = уставке пружины — система остаётся под давлением. Выбор A или B определяется требованиями безопасности конкретного применения.
|
DB vs DBW — принципиальное отличие
|
Параметр
|
DB (без соленоида)
|
DBW — данная модель
|
|
Разгрузка
|
Только через порт X (внешняя)
|
Встроенный соленоид — разгрузка без внешнего распределителя
|
|
Управление
|
Внешний распределитель для X
|
Встроенный золотниковый распределитель (16)
|
|
Нормальное сост.
|
Нормально закрыт (P закрыт)
|
DBW..A..: нормально закрыт; DBW..B..: нормально открыт P→T
|
|
При обрыве цепи
|
Давление = уставке пружины
|
DBW..B..: насос разгружен (P→T); DBW..A..: давление = уставке
|
|
Компактность
|
Требует внешний распределитель
|
Компактнее — всё в одном корпусе
|
Символы A и B серии DBW
|
Символ
|
Обесточен
|
Включён
|
Применение
|
|
A
|
P закрыт (держит давление)
|
P→T открыт (разгружен)
|
При обрыве питания — давление = уставке; используется когда при потере тока система должна держать давление
|
|
B
|
P→T открыт (разгружен)
|
P закрыт (держит давление)
|
Данная модель; при обрыве питания — насос разгружен; безопасно для систем, где потеря тока = останов
|
Диапазоны давления DBW
|
Код
|
Уставка
|
Примечание
|
|
50
|
До 50 бар
|
|
|
100
|
До 100 бар
|
|
|
200
|
До 200 бар
|
◀ данная модель
|
|
315
|
До 315 бар
|
|
|
350
|
До 350 бар
|
Максимальный диапазон DBW
|
Размерный ряд серии DBW
|
Типоразмер
|
Стандарт
|
Расход / Вес
|
|
NS10 (10)
|
ISO 6264-06-09
|
160 л/мин, ~3,0 кг ◀ данная
|
|
NS25 (20)
|
ISO 6264-06-09
|
400 л/мин, 5,36 кг
|
|
NS32 (30)
|
ISO 6264-10-17
|
650 л/мин, ~5,9 кг
|
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
DBW10B-2-5XJ/200CG24N9Z5L
|
|
Аналог (Rexroth)
|
DBW10B2-5X/200-6EG24N9K4 | R900923103
|
|
Тип клапана
|
Предохранительный клапан пилотного действия с соленоидной разгрузкой
|
|
Типоразмер
|
NS10 (размер 10)
|
|
Монтажный стандарт
|
ISO 6264-06-09
|
|
Символ золотника
|
B — нормально открытый P→T при обесточивании
|
|
Состояние при обесточивании
|
P→T открыт — насос разгружен (минимальное давление)
|
|
Состояние при включении
|
P закрыт — давление ограничивается уставкой до 200 бар
|
|
Уставка давления
|
До 200 бар (2900 psi)
|
|
Макс. рабочее давление
|
630 бар
|
|
Макс. расход
|
160 л/мин (42,3 US gpm)
|
|
Напряжение питания
|
24 В DC
|
|
Тип соленоида
|
Мокрый (wet-pin / air-gap DC)
|
|
Разъём
|
DIN EN 175301-803 (K4)
|
|
Разъём Z5L
|
LED-индикатор + варистор
|
|
Ручное управление
|
Утопленный дублёр N9
|
|
Уплотнения
|
NBR (стандарт)
|
|
Диапазон темп. жидкости
|
−30…+80 °C (NBR)
|
|
Вязкость
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
3,04 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные масла
|
NBR ✓
|
|
HFC
|
Огнестойкие водосодержащие
|
NBR ✓
|
|
HETG, HEES
|
Биоразлагаемые масла
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
Для HETG, HEES, HEPG — версия /V (FKM уплотнения).
Соленоид и разъём Z5L
Мокрый DC-соленоид с воздушным зазором (wet-pin / air-gap). Катушка съёмная, поворачивается на 90°. Замена без вскрытия гидравлической полости.
Разъём Z5L:
• DIN EN 175301-803 форма A (K4) — промышленный стандарт
• LED-индикатор — визуальная сигнализация наличия 24 В DC на катушке
• Варистор — защита ПЛК от индуктивных выбросов при отключении
Утопленный ручной дублёр (N9): переключение без напряжения — наладка и аварийное управление.
Монтаж и настройка
Монтаж на плиту по ISO 6264-06-09 (NS25). Регулировка давления — гильза с внутренним шестигранником и защитным колпачком.
• Снять защитный колпачок; включить соленоид (24 В DC)
• Шестигранным ключом: по часовой — увеличение давления
• Контролировать по манометру в порту P; уставка завода — 2 л/мин
• Установить колпачок; учитывать противодавление T при расчёте уставки
Ключевые преимущества
• DBW = DB + встроенный распределитель: компактное решение без внешней арматуры
• Символ B: при обесточивании насос автоматически разгружен — энергосбережение и безопасность
• NS25: расход до 160 л/мин — для систем высокого расхода
• Уставка до 200 бар, макс. давление корпуса 630 бар
• 24 В DC: совместимость с ПЛК, быстрый отклик
• Разъём Z5L: LED + варистор — диагностика и защита электроники
• Утопленный ручной дублёр N9 — наладка и аварийное управление
• Опция гашения ударов переключения для защиты обратной линии
• Полная совместимость с Rexroth DBW10B2-5X/200-6EG24N9K4 (R900923103)
