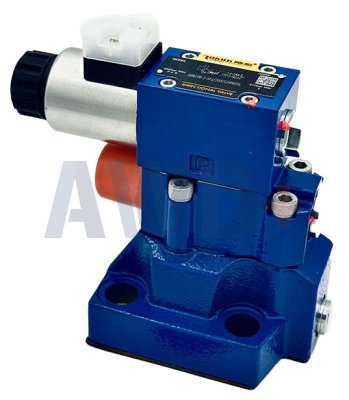

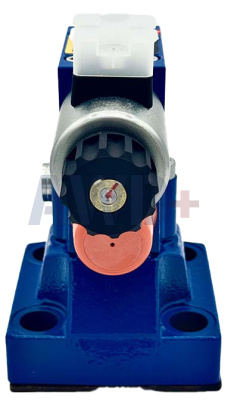

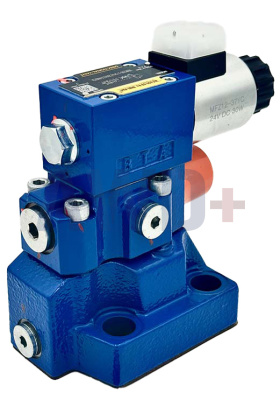

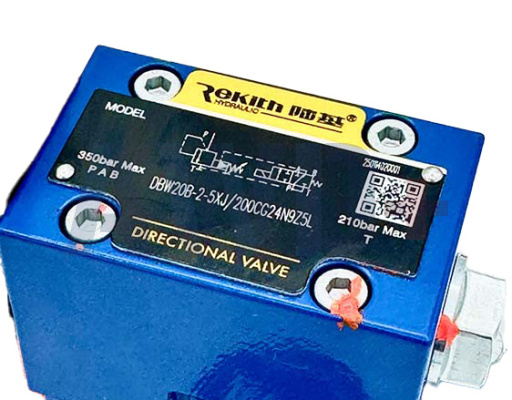

DBW20B-2-5XJ/200CG24N9Z5L Предохранительный клапан пилотного действия с соленоидной разгрузкой | NS25 | 200 бар | 400 л/мин | 24 В DC

Назначение и область применения

Предохранительный клапан пилотного действия (трёхступенчатый) со встроенным соленоидным распределителем, типоразмер NS25 (размер 20). Предназначен для ограничения максимального давления в гидросистемах с высоким расходом (до 400 л/мин) и электрической разгрузки насоса в паузах между рабочими циклами.

Версия B (нормально открытый распределитель): при обесточивании соленоида система автоматически переходит в режим разгрузки — насос работает на холостом ходу с минимальным давлением и потреблением мощности. При подаче питания на соленоид клапан переходит в рабочий режим и удерживает заданное давление.

Это ключевое отличие от версии A (нормально закрытый): при аварийном отключении питания версия B автоматически разгружает систему — безопасное состояние для большинства промышленных применений.

Типичные области применения:

•     Главный предохранительный клапан гидростанции с высоким расходом

•     Разгрузка насоса в паузах цикла — экономия электроэнергии и снижение нагрева

•     Промышленные прессы, формовочные и литьевые машины

•     Гидравлические испытательные стенды и прессы

•     Металлообрабатывающие станки, прокатные станы

•     Мобильная строительная и горнодобывающая техника

•     Любые системы, где требуется дистанционная электрическая разгрузка насоса

Расшифровка маркировки

Принцип работы — трёхступенчатая схема

Клапан DBW работает аналогично DB, но разгрузка главного золотника (3) осуществляется не через порт X, а встроенным соленоидным распределителем (16), установленным между пилотным клапаном (2) и управляющими каналами.

Рабочий режим (соленоид включён, версия B): распределитель (16) закрыт. Система работает как обычный двухступенчатый клапан DB — давление в P удерживается на уровне уставки пружины (9) пилотного клапана (2). При превышении уставки шарик (8) открывается, создаётся перепад на золотнике (3) — P соединяется с T.

Режим разгрузки (соленоид отключён, версия B): распределитель (16) открыт, соединяя пружинную полость главного золотника (3) напрямую с T, минуя пилотный клапан. Давление на пружинной стороне золотника (3) падает до нуля — золотник открывается при минимальном давлении (давление циркуляции). Насос работает практически без нагрузки.

Дополнительная опция: демпфирование гидроудара (switching shock damping, суффикс S). Специальная демпфирующая пластина (17) задерживает открытие B2→B1 при включении соленоида, предотвращая пиковое давление и акустические удары в сливной линии.

Типы встроенного распределителя: A (нормально закрытый) и B (нормально открытый)

* Строка, выделенная синим — данная модель (тип B, нормально открытый).

Соленоид встроенного распределителя и разъём Z5L

Встроенный распределитель оснащён мокрым соленоидом с воздушным зазором (wet-pin / air-gap DC): якорь погружён в рабочую жидкость, трение скольжения исключено, максимальный ресурс без обслуживания. Катушка соленоида съёмная.

Разъём Z5L включает:

•     DIN EN 175301-803 форма A (K4), 2 + PE — промышленный стандарт

•     Встроенный LED-индикатор — визуальная сигнализация наличия напряжения на катушке

•     Варистор — защита ПЛК и электроники от индуктивных выбросов при отключении соленоида

Утопленный ручной дублёр (N9): позволяет вручную переключить встроенный распределитель без подачи напряжения — для наладки, диагностики и аварийного управления.

Типы регулировочных элементов

Данная модель (код 2): гильза с внутренним шестигранником и защитным колпачком. Уставка завода устанавливается при расходе 2 л/мин; регулировка на месте производится шестигранным ключом после снятия колпачка.

Диапазоны давления серии DBW-5X

Варианты пилотного питания и слива

Технические характеристики

Размерный ряд серии DBW-5X (субплитный монтаж)

* Строка NS25 (синяя) — данная модель. Расход 400 л/мин — для крупных гидростанций.

Совместимые рабочие жидкости

Для HETG, HEES, HEPG необходима версия /V (FKM уплотнения). Рекомендуется минимизировать противодавление в сливной линии T.

Монтаж и настройка

Плитный монтаж по стандарту ISO 6264-08-13 (NS25). Монтажные плиты по каталогу RE 45064 — отдельный заказ. Уставка завода устанавливается при расходе 2 л/мин.

Порядок настройки давления:

•     Подать питание на соленоид (версия B) — перевести клапан в рабочий режим

•     Снять защитный колпачок с регулировочной гильзы

•     Шестигранным ключом установить нужное давление по манометру в порту P

•     По часовой стрелке — увеличение давления, против — уменьшение

•     Установить защитный колпачок; при необходимости опломбировать

Управление соленоидом (версия B):

•     Соленоид включён (24 В DC) → рабочий режим: клапан удерживает уставку давления

•     Соленоид отключён → режим разгрузки: насос работает с минимальным давлением

•     Ручной дублёр N9 — принудительное включение без питания (наладка, аварийная ситуация)

Ключевые преимущества

•     Электрическая соленоидная разгрузка — экономия энергии и снижение нагрева в паузах

•     Тип B (нормально открытый) — безопасная разгрузка при потере питания

•     Высокий расход 400 л/мин при типоразмере NS25 — для крупных гидростанций

•     Плоская характеристика давления — стабильность во всём диапазоне расходов

•     Гильза с защитным колпачком (тип 2) — защита от несанкционированной регулировки

•     Разъём Z5L: LED + варистор — удобная диагностика и защита ПЛК

•     Утопленный ручной дублёр N9 — наладка и аварийное управление

•     5 диапазонов давления (50–350 бар) при одних монтажных размерах

•     Опция S: демпфирование гидроудара в сливной линии — защита системы от пиков

•     Полная размерная совместимость с Rexroth DBW20B2-5X/200-6EG24N9K4 (R900912860)
