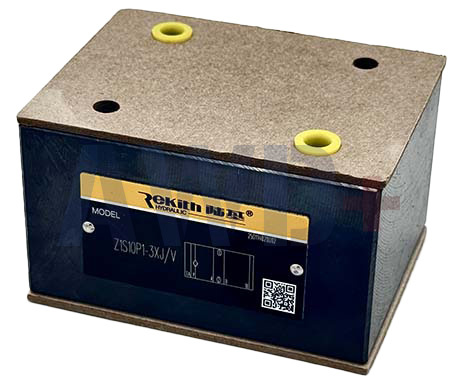

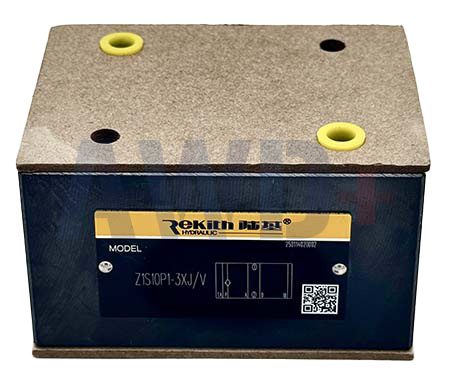

Z1S10P1-3XJ/V Обратный клапан сэндвич-плита | Канал P | NG10 | 315 бар | 100 л/мин | Уплотнения FKM

Назначение и область применения

Обратный клапан в исполнении сэндвич-плиты, типоразмер NG10. Устанавливается в стек между распределительным клапаном и монтажной плитой по стандарту ISO 4401-05 — без дополнительных трубных соединений. Обеспечивает герметичную блокировку потока в канале P в одном направлении при свободном протоке в обратном.

Конфигурация P: клапан блокирует обратный поток в напорной линии P — защищает насос от обратного давления при остановке, предотвращает перетекание жидкости из аккумулятора или нагруженного исполнительного механизма обратно в насос. Пластиковый (soft seal) запорный элемент обеспечивает абсолютную герметичность даже при давлении, близком к нулю.

Типичные области применения:

•     Защита насоса от обратного давления при его остановке или переключении

•     Удержание давления в аккумуляторных системах

•     Предотвращение обратного потока при параллельной работе нескольких насосов

•     Разделение контуров с разными уровнями давления

•     Металлообрабатывающие станки, прессовое оборудование

•     Мобильная гидравлика: краны, экскаваторы, подъёмники

•     Системы с биоразлагаемыми и синтетическими жидкостями (благодаря FKM)

Расшифровка маркировки

Принцип работы

Клапан представляет собой сэндвич-плиту с установленным внутри пластиковым запорным элементом (вставной комплект). В канале P установлен обратный клапан, который в зависимости от направления потока либо открывается, либо прижимается к седлу.

Прямой поток (P1→P2, от насоса к распределителю): давление в P1 превышает давление в P2 + давление открытия (0,5 бар). Запорный элемент смещается от седла — поток проходит свободно с минимальным перепадом давления.

Обратный поток (P2→P1): давление в P2 прижимает запорный элемент к седлу. Благодаря пластиковому (soft seal) уплотнению обеспечивается абсолютная герметичность — течи нет даже при низком давлении запирания.

Отсутствие внутренних уплотнений: внешние кольца на портах A, B, P, T, T1 идентичны и могут быть заменены для смены рабочей жидкости без замены самого клапана. Это ключевое преимущество конструкции Z1S.

Варианты давления открытия

* Строка, выделенная синим — данная модель (давление открытия 0,5 бар, soft seal).

Конфигурации блокируемых каналов серии Z1S10

Данная модель (канал P) блокирует обратный поток в напорной линии. Для блокировки каналов A и/или B (удержание нагрузки исполнительного механизма) применяются версии Z1S10A, Z1S10B или Z2S10 (двухканальная).

Пластиковый запорный элемент (soft seal) — ключевое преимущество

В отличие от металлических запорных элементов, пластиковый (high-performance plastic) вставной комплект обеспечивает абсолютную герметичность при любом давлении, включая давление близкое к нулю. Металлическое уплотнение (без суффикса W4) может иметь незначительную утечку при низких давлениях из-за неидеальности поверхностей.

Преимущества пластикового уплотнения (soft seal):

•     Нулевая утечка при любом давлении запирания — от 0 до 315 бар

•     Надёжная работа при длительном удержании нагрузки

•     Минимальное давление открытия 0,5 бар — почти без сопротивления потоку

•     Вставной комплект (installation set) заказывается отдельно — экономичное обслуживание

Уплотнения и совместимость с жидкостями

Версия /V (данная модель) — уплотнения FKM совместимы со всеми перечисленными жидкостями. Внешние кольца портов идентичны и могут быть заменены без специального инструмента — клапан можно перевести на другую рабочую жидкость на месте.

Технические характеристики

Сравнение Z1S (одноканальный) и Z2S (двухканальный)

Серия Z1S блокирует один канал (P, A, B или T). Серия Z2S блокирует одновременно два канала (A и B) — для двухстороннего удержания нагрузки.

Варианты исполнения серии Z1S10 / Z2S10

Монтаж (сэндвич-плита)

Клапан устанавливается в вертикальный стек (vertical stacking) между распределительным клапаном и монтажной плитой стандарта ISO 4401-05 (NG10). Требуются 4 крепёжных болта ISO 4762-M6-10.9 (заказываются отдельно). Длина болтов определяется суммарной высотой стека.

Порядок монтажа:

•     Убедиться в чистоте монтажных поверхностей

•     Установить уплотнительные кольца на все порты (A, B, P, T, T1) — кольца идентичны

•     Ориентировать клапан согласно маркировке — сторона ① (component side) к распределителю

•     Проверить совместимость с пилотными каналами X и Y (при необходимости — версия SO30)

•     Затянуть болты с нормированным моментом согласно суммарной высоте стека

Важно:

•     Уплотнительные кольца на портах A, B, P, T, T1 идентичны — взаимозаменяемы

•     Требуемое качество поверхности монтажной плиты: Ra ≤ 0,8 мкм (Rmax ≤ 4 мкм)

Ключевые преимущества

•     Сэндвич-монтаж — без трубных соединений, компактный стек

•     Пластиковый (soft seal) запорный элемент — нулевая утечка при любом давлении

•     Минимальное давление открытия 0,5 бар — практически без потерь

•     Отсутствие внутренних уплотнений — смена жидкости заменой внешних колец

•     Вставной комплект заменяется отдельно — экономия на обслуживании

•     FKM уплотнения — совместимость с биоразлагаемыми, синтетическими и минеральными жидкостями

•     8 конфигураций блокировки в единой конструкции (P, A, B, T, F и др.)

•     Стандарт ISO 4401-05 (NG10/D05) — полная совместимость со стеком

•     Полная размерная совместимость с Rexroth Z1S10P1-3X/V (R900417590)
