AWD-PM-BHP2-B0-D-12/1/5АИ100-4P/N - Насос моторная группа

Насос-моторная группа гидравлическая — собственное производство

На этой странице представлены гидравлические насос-моторные группы (НМГ), которые мы производим на собственном предприятии. Изделия выпускаются серийно и под технические условия заказчика, сопровождаются полным комплектом документации и принимаются входным контролем на производстве перед отгрузкой.

Страница содержит технические характеристики, информацию о конструкции, областях применения и пошаговую инструкцию по подбору — специально для снабженцев, которым необходимо сформировать технически грамотную заявку без привлечения сторонних специалистов.

Что такое насос-моторная группа и зачем она нужна

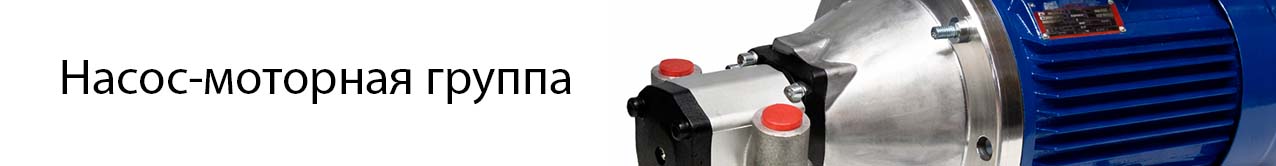

Насос-моторная группа — это агрегат, в котором гидравлический насос и электродвигатель объединены через стандартный фланец SAE в единый блок. Такая компоновка решает главную проблему раздельного монтажа: на заводе насос и мотор уже отцентрованы, испытаны совместно и поставляются как одно изделие с единым паспортом.

В производственных условиях это означает: агрегат монтируется на раму или в маслостанцию без дополнительной центровки, сразу подключается к гидросистеме, и не требует пуско-наладки в части механики. Время монтажа по сравнению с раздельной сборкой сокращается в 2–3 раза.

Конструкция и комплектность поставки

Каждая насос-моторная группа нашего производства включает:

• Гидравлический насос — аксиально-поршневой, шестерённый или пластинчатый (по заявке).

• Фланцевый асинхронный электродвигатель IE2 / IE3 — 380 В, 50 Гц, класс изоляции F.

• Соединительный фланец стандарта SAE J617 с центрирующим посадочным пояском.

• Гибкая пальцевая или зубчатая муфта с защитным кожухом.

• Паспорт изделия, протокол приёмо-сдаточных испытаний, сертификат соответствия.

По согласованию с заказчиком агрегат может быть дополнен: предохранительным клапаном, манометром, всасывающим фильтром, маслобаком — образуя компактную гидравлическую станцию в сборе.

Технические характеристики насос-моторных групп

Ниже приведён диапазон серийно выпускаемых параметров. Нестандартные исполнения изготавливаются по ТЗ заказчика.

Параметр	Значение / диапазон
Тип насоса	Аксиально-поршневой, шестерённый, пластинчатый
Рабочее давление	До 400 бар (аксиально-поршневые) / до 250 бар (шестерённые)
Пиковое давление	До 450 бар (кратковременно, не более 1 с)
Рабочий объём насоса	2,5 — 500 см³/об
Расход	До 500 л/мин (зависит от объёма и оборотов)
Мощность электродвигателя	1,5 — 160 кВт
Напряжение питания	380 В / 400 В, 3-фазный, 50 Гц (другое — по заявке)
Частота вращения	960 / 1450 / 2900 об/мин
КПД объёмный	≥ 96% (аксиально-поршневые), ≥ 93% (шестерённые)
Рекомендуемая вязкость масла	ISO VG 32 / 46 / 68 (15–100 сСт при рабочей температуре)
Класс чистоты рабочей жидкости	ISO 4406: не хуже 17/15/12
Температура рабочей жидкости	−20°C … +80°C
Степень защиты двигателя	IP54 (стандарт), IP55, IP65 — по заявке
Класс изоляции обмоток	F (155°C)
Монтажное положение	Горизонтальное (стандарт), вертикальное — по согласованию
Порты подключения насоса	BSP / SAE (по согласованию — метрический или NPT)
Климатическое исполнение	УХЛ4 (стандарт), У1 / Т3 — по заявке

Пояснения к параметрам для заявки

Если вы оформляете заявку на тендер или в отдел закупки, ниже — краткий глоссарий наиболее важных параметров.

Параметр	Что указывать в заявке
Рабочее давление	Максимальное давление вашей гидросистемы. Мы выбираем насос с запасом +20–30%.
Расход	Требуемый поток масла в л/мин. Определяет скорость работы цилиндров и гидромоторов.
Мощность	Если не знаете — укажите давление и расход, рассчитаем сами.
Напряжение	Параметры питающей сети на объекте. Стандарт: 380 В, 50 Гц, трёхфазный.
Степень защиты	IP54 — закрытые помещения. IP65 — улица, мойка, влажный цех.
Тип масла	Марка гидравлического масла, которое используется в системе заказчика.

Области применения

Наши насос-моторные группы поставляются на предприятия следующих отраслей:

Отрасль / оборудование	Типовые задачи
Промышленные прессы и штампы	Создание рабочего давления 200–400 бар для штамповки, ковки, прессования порошков.
Металлообрабатывающие станки	Гидравлические зажимы, люнеты, противовесы шпиндельных головок.
Подъёмно-транспортное оборудование	Гидравлические лифты, пандусы, опрокидыватели, талевые системы.
Строительная и дорожная техника	Замена гидростанций экскаваторов, кранов, дорожных фрез.
Нефтегазовая и химическая промышленность	Приводы арматуры, задвижек, превенторов. Взрывозащищённые исполнения — по заявке.
Деревообрабатывающее производство	Прессы для склейки, зажимные устройства пил, подающие рольганги.
Сельскохозяйственные машины	Тракторные навесные орудия, опрыскиватели, почвофрезы.
Судостроение и портовое оборудование	Рулевые машины, кранцы, якорные лебёдки (коррозионностойкое исполнение).

Как подобрать насос-моторную группу: инструкция для снабженца

Ниже — алгоритм, который позволяет сформировать корректную техническую заявку, даже не имея специализации в гидравлике. По каждому шагу достаточно данных из паспорта вашего оборудования.

Шаг 1. Определите требуемое давление

Найдите в паспорте гидравлического оборудования (цилиндра, распределителя, гидромотора) параметр «максимальное рабочее давление» — он указывается в барах или МПа (1 МПа = 10 бар).

Правило выбора: рабочее давление насоса должно быть на 20–30% выше давления системы. Это защищает насос от работы «на пределе» и увеличивает ресурс уплотнений.

Пример: система работает при 160 бар → заказывайте насос на 200 бар.

Шаг 2. Определите необходимый расход

Расход в л/мин определяет, как быстро работает ваша гидросистема — как быстро движется шток цилиндра, как быстро вращается гидромотор. Значение можно найти в паспорте как «номинальный расход» или «расход рабочей жидкости».

Если данных нет — укажите в заявке диаметр цилиндра (мм) и требуемую скорость штока (мм/с). Наши инженеры рассчитают расход самостоятельно.

Шаг 3. Определите мощность привода

Мощность можно рассчитать по упрощённой формуле:

P (кВт) = давление (бар) × расход (л/мин) ÷ 600

Пример: 200 бар × 18 л/мин ÷ 600 = 6 кВт → выбирайте двигатель 7,5 кВт.

Рекомендуем округлять расчётную мощность в бо́льшую сторону до ближайшего стандартного значения: 5,5 / 7,5 / 11 / 15 / 18,5 / 22 / 30 / 37 / 45 / 55 / 75 / 90 / 110 / 132 / 160 кВт.

Шаг 4. Укажите условия эксплуатации

Для корректного подбора исполнения двигателя и уплотнений сообщите:

• Напряжение и частота питающей сети (стандарт: 380 В / 50 Гц).

• Место установки: закрытое отапливаемое помещение, неотапливаемый цех, улица, взрывоопасная зона.

• Наличие агрессивной среды, повышенной влажности, вибрации.

• Ориентация монтажа: горизонтальная или вертикальная (мотор снизу / сверху).

• Марка и вязкость гидравлического масла, используемого на предприятии.

Шаг 5. Выберите тип насоса

Тип насоса	Когда выбирать
Аксиально-поршневой (нерегулируемый)	Давление 160–400 бар, постоянный расход, высокий ресурс. Прессы, станки, промышленные установки.
Аксиально-поршневой (регулируемый)	Когда нужна переменная подача: экономия электроэнергии, плавное управление скоростью. Оправдывает себя при режиме работы более 4000 ч/год.
Шестерённый (внешнего зацепления)	Давление до 250 бар, простая система, ограниченный бюджет. Подъёмники, аграрная техника, вспомогательные системы.
Пластинчатый	Давление до 175 бар, требования к низкому уровню шума. Металлообработка, сборочные линии.

Если вы не уверены в выборе типа — передайте нам паспорт оборудования или техническое задание. Инженер подберёт оптимальный вариант и направит технико-коммерческое предложение в течение одного рабочего дня.

Собственное производство: что это даёт заказчику

Поскольку мы производим НМГ самостоятельно, у снабженца есть ряд практических преимуществ при работе с нами по сравнению с дистрибьюторами импортного оборудования.

Преимущество	Практическое значение для снабженца
Изготовление по ТЗ заказчика	Нестандартные параметры, специальные уплотнения, нерусифицированные порты — без наценки «за эксклюзив».
Складской запас серийных позиций	Более 80% типовых конфигураций — в наличии. Отгрузка в течение 24 ч после оплаты.
Полный пакет документации	Паспорт изделия, протокол ПСИ, сертификат соответствия ТР ТС 010/2011 — в комплекте с каждым агрегатом.
Замена по гарантии без экспертизы	При отказе в гарантийный срок — замена агрегата без длительных разбирательств с иностранным производителем.
Поставка ЗИП	Ремкомплекты, уплотнения, муфты — производим и поставляем отдельно. Нет зависимости от логистики импортных запчастей.
Единый договор поставки	Один поставщик — один комплект закрывающих документов. Упрощает работу бухгалтерии и тендерный документооборот.

Гарантийные обязательства и техническое сопровождение

Условие	Параметр
Гарантийный срок	24 месяца с даты отгрузки или 6 000 моточасов (что наступит раньше).
Расчётный ресурс	Не менее 10 000 моточасов при соблюдении регламента ТО.
Входной контроль	Каждый агрегат проходит стендовые испытания под нагрузкой перед упаковкой.
Гарантийное обслуживание	Выезд инженера или замена агрегата. Срок реакции — 3 рабочих дня.
Постгарантийное обслуживание	Капитальный ремонт, замена уплотнений, диагностика на нашем стенде.
Техническая поддержка	Консультация инженера по подбору и монтажу — бесплатно, в том числе при формировании заявки.

Регламент технического обслуживания

• Первая замена масла и фильтра — через 500 моточасов (промывочная замена).

• Плановая замена масла и фильтра — каждые 2 000 моточасов или 1 раз в год.

• Проверка затяжки фланцевых соединений — каждые 1 000 моточасов.

• Контроль класса чистоты масла — каждые 500 моточасов (ISO 4406).

Типичные ошибки при оформлении заявки на НМГ

Большинство задержек в поставке и последующих рекламаций связаны с неполными или некорректными данными в заявке. Ниже — наиболее частые ситуации.

Ошибка 1: Давление указано «по факту», без запаса.

Заявленное давление системы: 200 бар — в заявку вписывают «насос 200 бар». В момент пуска давление кратковременно превышает номинал. Насос «на пределе» — ресурс уплотнений сокращается вдвое. Правильно: указывать давление системы, а подбор с запасом — наша задача.

Ошибка 2: Не указано напряжение питания.

На объекте оказывается нестандартная сеть: 660 В, 60 Гц или однофазные 220 В. Перемотка двигателя после поставки — дополнительные затраты и простой. Уточняйте параметры сети заранее.

Ошибка 3: Не указан тип масла.

Уплотнения НМГ подбираются под конкретный тип рабочей жидкости: минеральное масло, огнестойкие жидкости HFA/HFB, синтетика. Несовместимость уплотнений с маслом — утечки с первого дня работы. Укажите марку масла в заявке.

Ошибка 4: Не указано монтажное положение.

Часть насосов допускает только горизонтальный монтаж. При вертикальной установке (мотор снизу) корпус насоса осушается при остановке — пуск «насухую» за несколько недель разрушает пары скольжения. Укажите ориентацию при заказе.

Порядок оформления заявки

Для оформления заявки достаточно данных из паспорта заменяемого или проектируемого оборудования. Мы не требуем полных инженерных расчётов — наш инженер выполнит подбор самостоятельно на основе минимально необходимых данных.

Минимально необходимые данные для заявки:

• Максимальное рабочее давление системы (бар или МПа).

• Требуемый расход или скорость исполнительного органа (л/мин или мм/с + диаметр цилиндра).

• Напряжение и частота питающей сети.

• Условия установки (помещение / улица, наличие взрывоопасной зоны, IP).

• Марка рабочей жидкости.

Дополнительно (при наличии):

• Паспорт или чертёж заменяемого агрегата — поможет подобрать аналог «без переделок».

• Схема гидравлическая принципиальная — для подбора в составе системы.

• Срок поставки и объём партии — для согласования производственного плана.

Заявку можно направить на электронную почту, передать менеджеру или заполнить опросный лист на сайте. Коммерческое предложение с позицией, ценой и сроком поставки — в течение одного рабочего дня.
