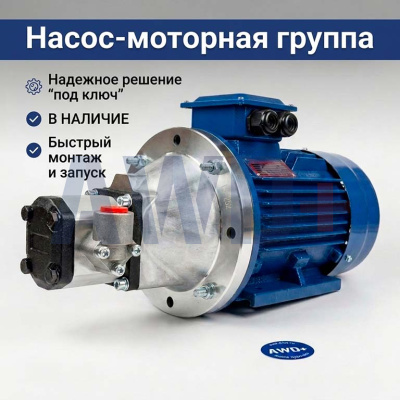

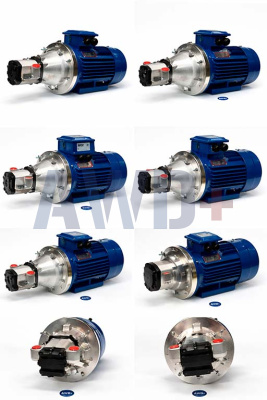

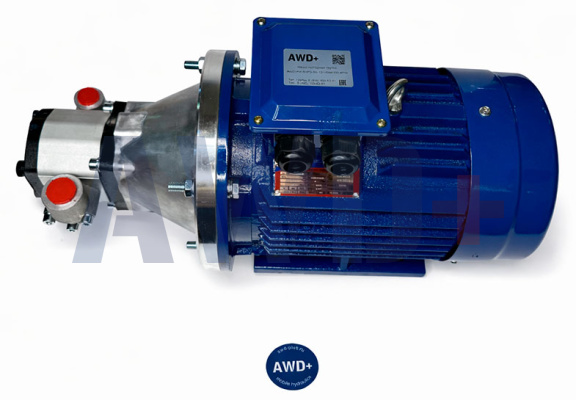

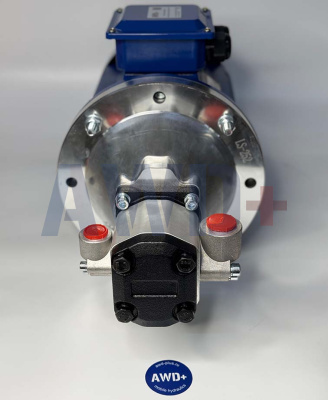

Насос-моторная группа AWD-PM-BHP2-B0-D-12/1/5АИ100-4P/N
Гидравлическая насос-моторная группа собственного производства AWD PLUS. В качестве насоса используется шестерённый насос с внешним зацеплением BHP2 рабочим объёмом 12 см³/об и максимальным давлением 285 бар. Привод — трёхфазный асинхронный электродвигатель 5АИ100L4 мощностью 4 кВт при 1450 об/мин. Насос и двигатель соединены через стандартный фланец SAE с гибкой муфтой, отцентрованы на заводе и поставляются как единое изделие с паспортом и протоколом стендовых испытаний.
Расшифровка артикула
|
Обозначение
|
Значение
|
|
AWD
|
Бренд AWD PLUS — собственное производство
|
|
PM
|
Pump-Motor Group — насос-моторная группа
|
|
BHP2
|
Шестерённый насос с внешним зацеплением, 2-я группа (типоразмер SAE)
|
|
B0
|
Стандартный алюминиевый корпус, без дренажного порта
|
|
D
|
Правое вращение вала — по часовой стрелке, вид со стороны вала
|
|
12
|
Рабочий объём насоса: 12 см³/об
|
|
1
|
Конический шпоночный вал 1:8
|
|
5АИ100-4P
|
Электродвигатель 5АИ100L4: габарит 100, 4 полюса, 4 кВт / 1450 об/мин
|
|
N
|
Климатическое исполнение УХЛ4 — отапливаемые производственные помещения
|
Технические характеристики насоса BHP2-B0-D-12
|
Параметр
|
Значение
|
|
Тип
|
Шестерённый с внешним зацеплением, группа 2
|
|
Рабочий объём
|
12 см³/об
|
|
Максимальное рабочее давление
|
285 бар (28,5 МПа)
|
|
Номинальное давление
|
250 бар (25 МПа)
|
|
Минимальная частота вращения
|
500 об/мин
|
|
Максимальная частота вращения
|
3500 об/мин
|
|
Направление вращения
|
Правое (D)
|
|
Тип вала
|
Конический шпоночный 1:8
|
|
Порт всасывания
|
G 3/4″ (BSP)
|
|
Порт нагнетания
|
G 1/2″ (BSP)
|
|
Материал корпуса
|
Алюминиевый сплав; крышки — чугун
|
|
Уплотнение вала
|
Манжетное NBR (стандарт)
|
|
Рекомендуемая вязкость масла
|
15–100 сСт (ISO VG 32 / 46 / 68)
|
|
Класс чистоты рабочей жидкости
|
ISO 4406: не хуже 18/16/13
|
|
Температура рабочей жидкости
|
−20°C … +80°C
|
|
Масса насоса
|
≈ 2,4 кг
|
Технические характеристики электродвигателя 5АИ100L4
|
Параметр
|
Значение
|
|
Тип
|
Асинхронный трёхфазный, короткозамкнутый ротор
|
|
Мощность
|
4,0 кВт
|
|
Номинальная частота вращения
|
1450 об/мин
|
|
Напряжение питания
|
380 В, 3-фазный, 50 Гц
|
|
Номинальный ток
|
≈ 8,7 А
|
|
КПД
|
≥ 84% (класс IE2)
|
|
Коэффициент мощности cos φ
|
0,83
|
|
Режим работы
|
Продолжительный S1
|
|
Степень защиты
|
IP55
|
|
Класс изоляции
|
F (155°C)
|
|
Монтажное исполнение
|
IM1081 (B3) — на лапах
|
|
Климатическое исполнение
|
УХЛ4
|
|
Диаметр вала
|
28 мм
|
|
Масса двигателя
|
≈ 30 кг
|
Параметры агрегата в сборе
|
Параметр
|
Значение
|
|
Расход при 1450 об/мин
|
≈ 17,4 л/мин (12 см³/об × 1450 / 1000)
|
|
Максимальное давление
|
285 бар — определяется насосом
|
|
Располагаемая гидравлическая мощность
|
≈ 4,1 кВт (η = 0,90, Δp = 250 бар)
|
|
Соединение насос–двигатель
|
Фланец SAE J617, гибкая пальцевая муфта
|
|
Монтажное положение
|
Горизонтальное (стандарт); вертикальное — по согласованию
|
|
Масса агрегата в сборе
|
≈ 34 кг
|
Состав поставки
- Шестерённый насос BHP2-B0-D-12 — рабочий объём 12 см³/об, давление до 285 бар, правое вращение, конический вал 1:8
- Электродвигатель 5АИ100L4 — 4 кВт, 1450 об/мин, 380 В, IP55
- Соединительный фланец SAE J617 с центрирующим посадочным пояском
- Гибкая пальцевая муфта с защитным кожухом
- Паспорт изделия, протокол приёмо-сдаточных испытаний, сертификат соответствия ТР ТС 010/2011
Применение
Агрегат предназначен для замены насос-моторных групп с шестерённым насосом 2-й группы объёмом 12 см³ в системах с давлением до 200–220 бар и расходом 15–18 л/мин: гидравлические подъёмники и пандусы, листогибочные и пробивные прессы, зажимные приспособления станков, гидравлические лебёдки, аграрная техника, мобильные гидростанции, вспомогательные гидроприводы конвейеров и деревообрабатывающего оборудования.
⚠ Внимание: насос BHP2 в исполнении B0 не имеет дренажного порта. Не допускается эксплуатация в системах с постоянным давлением в сливной линии более 1,5 бар. При необходимости — запрашивайте исполнение B1 с дренажом.
