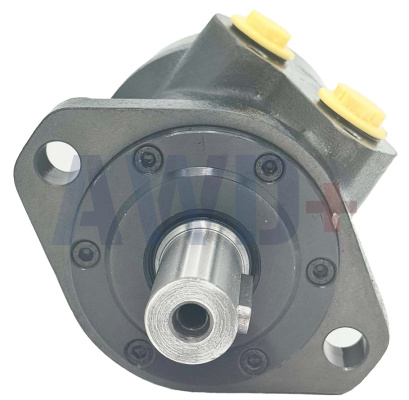

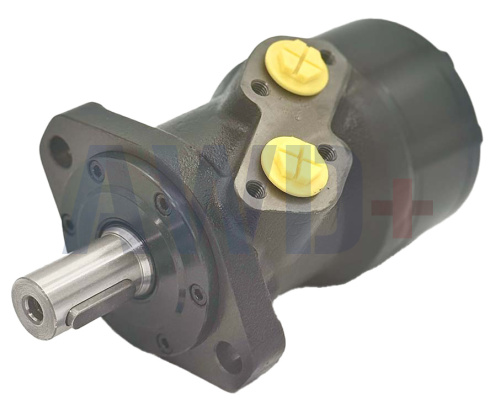

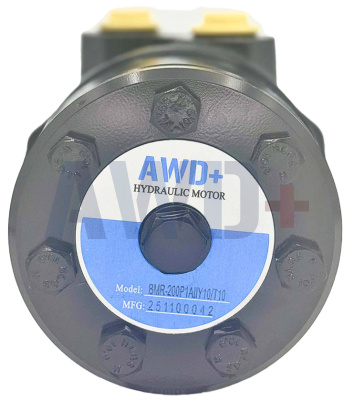

BMR-200P1AIIY10T10 Осевой орбитальный гидромотор Geroler | 200,9 мл/об | 140 бар (непр.) | 295 об/мин | 370 Н·м | Фланец A II | Вал P1 Ø25 мм
Назначение и область применения
Осевой орбитальный гидромотор с роликовым шестерённым узлом (Geroler — ролики вместо фиксированных зубьев в статоре). Согласно каталогу Zihyd: корпус из шаровидного чугуна достаточной интенсивности. Предназначен для применений с умеренной нагрузкой и интервальным режимом работы. Широко применяется в сельском хозяйстве, лесной отрасли, пластмассовой промышленности, на станках, в горнодобывающем оборудовании.
Ключевые особенности серии BMR (из каталога Zihyd):
• Главный вал оснащён глубоким шариковым подшипником — допускает осевые и радиальные нагрузки
• Аксиальное распределение масла — малые размеры и лёгкий вес
• Два встроенных обратных клапана — внешняя дренажная линия не требуется
• Роликовый шестерённый узел (Geroler) — малое трение, высокий КПД
Типичные применения:
• Сельскохозяйственная техника: регулировка высоты пресс-форм инжекционных машин, уборочная техника
• Лесная техника: пилы, рубительные машины
• Горнодобывающее оборудование: конвейеры, питатели
• Металлообрабатывающие станки: поворотные столы, подачи
• Промышленные чистящие машины (дорожные уборщики)
• Рабочие платформы
Расшифровка маркировки
|
Код
|
Значение
|
Описание
|
|
BMR
|
BMR Orbit Hydraulic Motor With Spool Valve
|
Осевой орбитальный гидромотор с роликовым шестерённым узлом (Geroler). Глубокий шариковый подшипник на выходном валу — осевые и радиальные нагрузки
|
|
200
|
Displacement 200 ml/r
|
Рабочий объём 200,9 мл/об (типоразмер 200)
|
|
P1
|
Output shaft P1
|
Вал Ø25 мм цилиндрический, шпонка 8×7×32 мм (код P1 из каталога)
|
|
A II
|
2-hole oval flange A II
|
2-болтовый овальный фланец A II — Ø13,5 мм отверстия, Ø106,4 мм м/ц
|
|
Y10
|
Port code Y10
|
Порты: P(A,B) = G1/2" (глубина 15 мм); T (дренаж) = G1/4" (глубина 12 мм)
|
|
T
|
—
|
Дополнительный суффикс исполнения
|
|
10
|
Standard without case drain
|
Стандартное исполнение без внешней дренажной линии
|
Технические данные из каталога Zihyd
|
Параметр
|
Значение
|
|
Бренд
|
Zihyd (宁波中意液压马达有限公司)
|
|
Артикул
|
BMR-200P1AIIY10T10
|
|
Серия
|
BMR — Geroler (роликовый), глубокий шарикоподшипник, аксиальный золотник
|
|
Аналоги
|
Danfoss OMR 200 / M+S MR 200 / Parker TF200 / Char-Lynn
|
|
Рабочий объём
|
200,9 мл/об
|
|
Макс. давление непрерывное
|
14 МПа (140 бар)
|
|
Макс. давление кратковременное
|
17,5 МПа (175 бар) — до 10% времени в минуту
|
|
Макс. давление пиковое
|
22 МПа (220 бар) — до 1% времени в минуту
|
|
Макс. момент непрерывный
|
370 Н·м
|
|
Макс. момент кратковременный
|
450 Н·м
|
|
Макс. момент пиковый
|
595 Н·м
|
|
Макс. скорость непрерывная
|
295 об/мин
|
|
Макс. скорость кратковременная
|
370 об/мин
|
|
Макс. расход непрерывный
|
60 л/мин
|
|
Макс. мощность непрерывная
|
10 кВт
|
|
Монтажный фланец
|
A II — 2-болтовый овальный
|
|
Выходной вал
|
P1 — Ø25 мм цилиндрический, шпонка 8×7×32 мм
|
|
Порты P(A,B)
|
G1/2" (глубина 15 мм) — код Y10
|
|
Порт T (дренаж)
|
G1/4" (глубина 12 мм) — код Y10
|
|
Подшипник выходного вала
|
Глубокий шариковый подшипник — осевые и радиальные нагрузки
|
|
Встроенные обратные клапаны
|
2 шт. — внешняя дренажная линия не требуется
|
|
Длина L (BMR-200)
|
169 мм; L1 = 177 мм; B = 35 мм
|
|
Вес
|
8,0 кг
|
|
Корпус
|
Шаровидный чугун
|
|
Температура масла
|
+20…+60 °C нормальная; макс. +90 °C (≤ 1 часа)
|
|
Вязкость масла
|
32–74 мм²/с
|
|
Фильтрация
|
10 мкм номинальная
|
|
⚠ Три режима давления
Непрерывный (Cont.): постоянная работа. Кратковременный (Int.): до 10% в минуту (6 сек/мин). Пиковый (Peak): до 1% в минуту (0,6 сек/мин). Оптимальный режим — 1/3–2/3 от номинала.
|
Geroler vs Gerotor — отличие серии BMR от BMM/BMP
BMR использует Geroler: в статоре вместо фиксированных зубьев — свободно вращающиеся ролики. Контакт ротора с роликом снижает трение покоя, что даёт более низкое давление пуска, меньший шум и более плавный ход на малых оборотах по сравнению с серией BMP (Gerotor, фиксированные зубья статора).
|
Параметр
|
BMM / BMP (Gerotor)
|
BMR (Geroler) — данная модель
|
|
Тип шестерни
|
Gerotor (зубья статора — неподвижные)
|
Geroler (ролики в статоре)
|
|
Серии Zihyd
|
BMM, BMP
|
BMR, BMRY, BMRS, BMRW
|
|
Давление пуска
|
Стандартное
|
Ниже — благодаря роликам
|
|
Шум
|
Стандартный
|
Ниже
|
|
Подшипник вала
|
BMM: гладкий; BMP: игольчатый
|
Глубокий шариковый
|
Размерный ряд серии BMR (из каталога Zihyd)
* Строка BMR-200 выделена синим — данная модель.
|
Тип
|
Объём, мл/об
|
P непр., МПа
|
P крат., МПа
|
P пик., МПа
|
М (непр/крат/пик), Н·м
|
n непр., об/мин
|
n крат., об/мин
|
Q, л/мин
|
Мощн., кВт
|
|
BMR-50
|
51,7
|
14
|
17,5
|
22
|
100 / 118 / 153
|
770
|
745
|
40
|
7
|
|
BMR-80
|
80,5
|
14
|
17,5
|
22
|
155 / 190 / 230
|
595
|
745
|
60
|
10
|
|
BMR-100
|
100,5
|
14
|
17,5
|
22
|
195 / 236 / 295
|
475
|
595
|
60
|
10
|
|
BMR-125
|
126,3
|
14
|
17,5
|
22
|
240 / 296 / 370
|
370
|
475
|
60
|
10
|
|
BMR-160
|
160,8
|
14
|
17,5
|
22
|
310 / 378 / 475
|
295
|
370
|
60
|
10
|
|
BMR-200
|
200,9
|
14
|
17,5
|
22
|
370 / 450 / 595
|
295
|
370
|
60
|
10
|
|
BMR-250
|
252,6
|
14
|
17,5
|
22
|
395 / 470 / 600
|
235
|
295
|
60
|
9
|
|
BMR-315
|
321,5
|
12
|
14
|
18
|
415 / 510 / 655
|
185
|
235
|
60
|
8
|
|
BMR-400
|
401,9
|
8
|
11
|
14
|
415 / 505 / 710
|
150
|
185
|
60
|
6,5
|
Портовые коды BMR/BMRE (из каталога Zihyd)
|
Код
|
P(A,B)
|
T (дренаж)
|
|
Y
|
G1/2" (15 мм)
|
M14×1,5 (12 мм)
|
|
Y1
|
M18×1,5 (15 мм)
|
M14×1,5 (12 мм)
|
|
Y2
|
M22×1,5 (15 мм)
|
M14×1,5 (12 мм)
|
|
Y4
|
ZG3/8" (15 мм)
|
M14×1,5 (12 мм)
|
|
Y5
|
7/8-14UNF (15 мм)
|
M14×1,5 (12 мм)
|
|
Y7
|
ZG1/2" (15 мм)
|
G1/4" (12 мм)
|
|
Y10
|
G1/2" (15 мм)
|
G1/4" (12 мм)
|
|
Y15
|
7/8-14UNF (15 мм)
|
5/16-18UNC (13 мм)
|
Данная модель — код Y10: P(A,B) = G1/2" (15 мм), T = G1/4" (12 мм).
Монтажные фланцы BMR (из каталога Zihyd)
|
Код
|
Тип фланца
|
Описание
|
|
A II
|
2-болтовый овальный
|
Данная модель; Ø13,5 мм, M/C Ø106,4 мм, центровочный Ø105 мм
|
|
A IV
|
4-болтовый овальный
|
Ø13,5 мм, M/C Ø106,4 мм
|
|
A, A1
|
Квадратный 4×Ø11 мм
|
70×70 мм или 90×90 мм отверстия под болты
|
|
A2 III
|
Большой квадратный
|
90×90 или 120×120 мм
|
|
C, C1
|
Квадратный M10 / UNC
|
Для BMRS серии
|
Монтаж и эксплуатация
• Произвольная ориентация монтажа — мотор не чувствителен к положению в пространстве
• Перед первым пуском заполнить корпус чистой рабочей жидкостью
• Температура масла: +20…+60 °C нормальная; до +90 °C не более 1 часа
• Вязкость: 32–74 мм²/с рекомендуемая
• Фильтрация 10 мкм; магнит в фильтре или баке от металлических частиц
• При давлении корпуса > 20 бар — подключить внешнюю дренажную линию к баку
• Первый час: не более 30% номинального давления (приработка Geroler)
• Два встроенных обратных клапана — внутренний сброс давления корпуса
