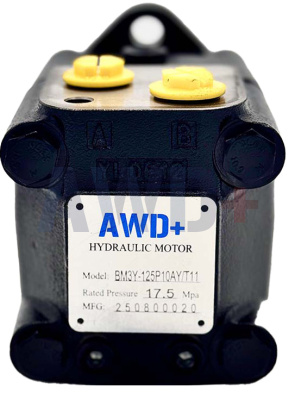

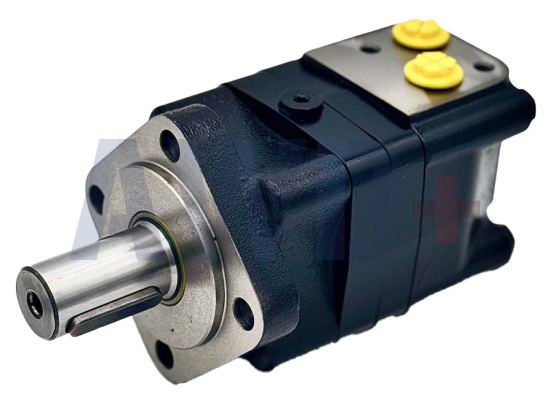

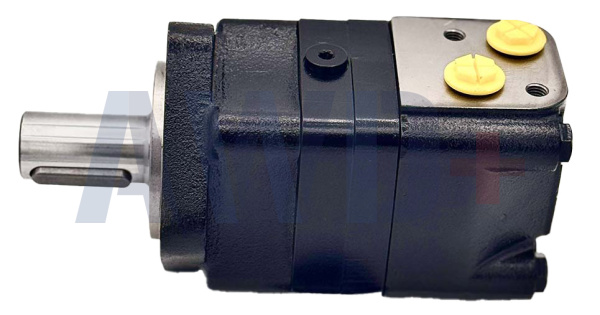

BM3Y-125P10AYT11 Орбитальный гидромотор Disk Valve | 126,3 мл/об | 205 бар (непр.) | 590 об/мин | 355 Н·м | Фланец A 102×102 мм | Вал P10 Ø32 мм
Назначение и область применения
Орбитальный гидромотор серии BM3Y с торцевым дисковым распределением масла (Disk Valve). Корпус из шаровидного чугуна. Серия BM3Y — компактный типоразмер с высокой рабочей скоростью (до 805 об/мин у BM3Y-80) по сравнению с более крупными сериями BM4/BM5. Предназначен для тяжёлых нагрузок при умеренной и малой скорости. Высокое давление — до 20,5 МПа (205 бар) непрерывно.
Согласно каталогу Zihyd (раздел «Рабочий принцип»): масло под давлением поступает в корпус мотора через входной патрубок, проходит через вспомогательную плиту (4), дисковый золотник (3) и заднюю крышку (distributor plate), затем попадает в рабочую полость между орбитальным кулачком (orbit cam, 1) и роликами (rolls, 2). Давление заставляет орбитальный кулачок вращаться. Через передаточный вал (6) движение передаётся на распределительный вал (distributor shaft, 5) и на выходной вал (7). Изменение направления подачи масла меняет направление вращения.
Типичные области применения:
• Сельскохозяйственная техника: рыболовные машины, пластиковая промышленность, станки, шахты, строительство
• Гидравлические лебёдки: якорные подъёмники, колёсные редукторы
• Машины с прямым подключением к рабочим органам
• Конвейерные системы и приводы подачи в умеренных нагрузках
• Поворотные платформы и приводы стрел
• Промышленные и горнодобывающие приложения
Расшифровка маркировки
|
Код
|
Значение
|
Описание
|
|
BM3Y
|
BM3Y Orbit Hydraulic Motor With Disk Valve
|
Орбитальный гидромотор BM3Y с торцевым дисковым распределением масла. Меньший корпус по сравнению с BM4/BM5; более высокие рабочие скорости
|
|
125
|
Displacement 125 ml/r
|
Рабочий объём 126,3 мл/об (типоразмер 125)
|
|
P10
|
Output shaft P10
|
Вал Ø32 мм цилиндрический, шпонка 10×8×45 мм — из таблицы валов BM3Y каталога Zihyd
|
|
A
|
Square flange A
|

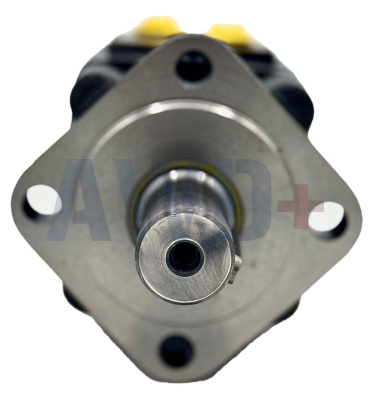

Квадратный фланец A: 4-Ø13,5 мм, центровочный Ø125 мм, 102×102 мм; монтаж по каталогу BM3Y
|
|
Y
|
Port code Y
|
Порты: P(A,B) = G1/2" (глубина 15 мм); T (дренаж) = G1/4" (12 мм) — из таблицы портов BM3Y
|
|
T
|
Drain port / suffix T
|
Суффикс наличия дренажного порта / тип подключения
|
|
11
|
Special features / rotation code 11
|
Код особых требований или направления вращения — позиция 6–7 ordering code BM3Y/BM3SY
|
Принцип работы — Disk Valve с орбитальным кулачком и роликами
Серия BM3Y использует дисковое (торцевое) распределение масла с шестернёй типа «orbit cam + rolls» — орбитальным кулачком и роликами. Это ключевое отличие от серий BMM/BMP/BMR, которые используют шпиндельное (аксиальное) распределение. Конструкция BM3Y обеспечивает высокий КПД и широкий диапазон скоростей (155–805 об/мин в зависимости от типоразмера).
Компоненты (нумерация из каталога Zihyd):
• 1 — Orbit cam (орбитальный кулачок): кольцо с внутренними зубьями, вращается орбитально
• 2 — Rolls (ролики): свободно вращающиеся в корпусе ролики, по которым обкатывается кулачок
• 3 — Distributor (дисковый золотник): торцевой диск, синхронно вращается с валом
• 4 — Auxiliary plate (вспомогательная плита): соединительный элемент между корпусом и золотником
• 5 — Distributor shaft (распределительный вал): связывает золотник с выходным валом
• 6 — Transmission shaft (передаточный вал): карданный соединитель
• 7 — Output shaft (выходной вал): передаёт крутящий момент на нагрузку
|
⚠ Три режима давления
Непрерывный (Cont.): постоянная работа. Кратковременный (Int.): до 10% времени в минуту (6 сек/мин). Пиковый (Peak): до 1% времени в минуту (0,6 сек/мин). Превышение пиковых значений недопустимо.
|
Сравнение BM3Y и BM4 — когда выбирать BM3Y
|
Параметр
|
BM3Y (данная модель)
|
BM4 (больший типоразмер)
|
|
Серия
|
BM3Y (данная)
|
BM4
|
|
Макс. объём
|
476,5 мл/об (BM3Y-500)
|
535,3 мл/об (BM4-500)
|
|
Макс. момент непр.
|
728 Н·м (BM3Y-500)
|
1121 Н·м (BM4-500)
|
|
Макс. давление непр.
|
20,5 МПа (205 бар)
|
20 МПа (200 бар)
|
|
Макс. скорость
|
805 об/мин (BM3Y-80)
|
625 об/мин (BM4-160)
|
|
Расход непр.
|
65–75 л/мин
|
100 л/мин
|
|
Фланец (стандарт A)
|
102×102 мм, Ø125 мм
|
140×140 мм, Ø125 мм
|
|
Вес (125 мл/об)
|
10,3 кг (BM3Y-125)
|
20,8 кг (BM4-200)
|
|
Применение
|
Высокие скорости, малый вес
|
Высокий момент, крупная техника
|
BM3Y выбирается когда важны: компактность, лёгкий вес, более высокая скорость — при достаточном моменте. BM4 — когда приоритет момент и высокая радиальная нагрузка на вал при меньших оборотах.
Технические данные из каталога Zihyd
|
Параметр
|
Значение
|
|
Бренд
|
Zihyd (宁波中意液压马达有限公司)
|
|
Артикул
|
BM3Y-125P10AYT11
|
|
Серия
|
BM3Y — торцевое дисковое распределение масла, компактная серия
|
|
Аналоги
|
Danfoss OMS 125 / M+S MS 125 / Parker TF125 / Char-Lynn
|
|
Рабочий объём
|
126,3 мл/об
|
|
Макс. давление непрерывное
|
20,5 МПа (205 бар)
|
|
Макс. давление кратковременное
|
27,5 МПа (275 бар) — до 10% времени в минуту
|
|
Макс. давление пиковое
|
29,5 МПа (295 бар) — до 1% времени в минуту
|
|
Макс. момент непрерывный
|
355 Н·м
|
|
Макс. момент кратковременный
|
459 Н·м
|
|
Макс. момент пиковый
|
481 Н·м
|
|
Макс. скорость непрерывная
|
590 об/мин
|
|
Макс. расход непрерывный
|
75 л/мин
|
|
Макс. мощность непрерывная
|
18 кВт
|
|
Монтажный фланец
|
A — квадратный, 4-Ø13,5 мм, 102×102 мм, центровочный Ø125 мм
|
|
Выходной вал
|
P10 — Ø32 мм цилиндрический, шпонка 10×8×45 мм
|
|
Порты P(A,B)
|
G1/2" (глубина 15 мм) — код Y
|
|
Порт T (дренаж)
|
G1/4" (глубина 12 мм) — код Y
|
|
Длина L (BM3Y-125, фл. A)
|
178 мм; L1 = 133,5 мм; B = 19 мм
|
|
Вес
|
10,3 кг
|
|
Корпус
|
Шаровидный чугун (ductile cast iron)
|
|
Температура масла
|
+20…+60 °C нормальная; макс. +90 °C (≤ 1 часа)
|
|
Вязкость масла
|
32–74 мм²/с рекомендуемая
|
|
Фильтрация
|
10 мкм номинальная
|
Семейство серии BM3Y — исполнения
|
Серия
|
Описание
|
Особенность
|
|
BM3Y
|
BM3Y базовая
|
Данная модель; стандартное исполнение BM3Y
|
|
BM3WY
|
BM3Y с колёсным ред.
|
Встроенный планетарный редуктор; фланец 139×139 мм
|
|
BM3SY
|
BM3Y со стояночным тормозом
|
Встроенный стояночный тормоз; диск Ø145 мм
|
|
BM3S3Y
|
BM3Y с тормозом v2
|
Другое исполнение стояночного тормоза
|
BM3WY — колёсный мотор со встроенным планетарным редуктором, фланец 139×139 мм, L = 127,5–196,5 мм по типоразмеру. BM3SY — со стояночным тормозом, диск Ø145 мм, 4×M10 крепление. BM3S3Y — альтернативное исполнение тормоза с фланцем Ø157,5 мм, 4-Ø13,5 мм, 4×M10.
Размерный ряд серии BM3Y (из каталога Zihyd)
* Строка BM3Y-125 выделена синим — данная модель.
|
Тип
|
Объём, мл/об
|
P непр., МПа
|
P крат., МПа
|
P пик., МПа
|
М (непр/крат/пик), Н·м
|
n непр., об/мин
|
Q, л/мин
|
Мощн., кВт
|
Вес, кг
|
|
BM3Y-80
|
80,5
|
20,5
|
27,5
|
29,5
|
226 / 293 / 306
|
805
|
65
|
16
|
9,8
|
|
BM3Y-100
|
100,5
|
20,5
|
27,5
|
29,5
|
282 / 365 / 383
|
745
|
75
|
18
|
10,0
|
|
BM3Y-125
|
126,3
|
20,5
|
27,5
|
29,5
|
355 / 459 / 481
|
590
|
75
|
18
|
10,3
|
|
BM3Y-160
|
160,8
|
20,5
|
27,5
|
29,5
|
451 / 559 / 588
|
465
|
75
|
18
|
10,7
|
|
BM3Y-200
|
200,9
|
20,5
|
25
|
27
|
564 / 672 / 708
|
370
|
75
|
18
|
11,1
|
|
BM3Y-250
|
252,6
|
20
|
25
|
27
|
684 / 845 / 891
|
295
|
75
|
18
|
11,6
|
|
BM3Y-315
|
321,5
|
20
|
24
|
26
|
870 / 1032/ 1091
|
230
|
75
|
17
|
12,3
|
|
BM3Y-400
|
401,9
|
20
|
19
|
21
|
813 / 1021/ 1141
|
185
|
75
|
11
|
13,2
|
|
BM3Y-500
|
476,5
|
12
|
14
|
16
|
728 / 903 / 1044
|
155
|
75
|
9
|
14,3
|
Монтажные фланцы серии BM3Y (из каталога Zihyd)
|
Код
|
Тип фланца
|
Описание
|
|
A
|
Квадратный A
|
Данная модель: 4-Ø13,5 мм, центровочный Ø125 мм, 102×102 мм
|
|
AII
|
2-болтовый овальный AII
|
2-Ø13,5 мм, центровочный Ø106,4 мм / Ø130 мм
|
|
AIII
|
Большой квадратный AIII
|
4-Ø13,5 мм, 120×120 мм; или другие варианты
|
|
AIV
|
4-болтовый овальный AIV
|
4-Ø13,5 мм, центровочный Ø106,4 мм
|
Выходные валы серии BM3Y (из каталога Zihyd)
|
Код
|
Параметры вала
|
Применение
|
|
P1
|
Ø25 мм, шпонка 8×7×32 мм
|
Стандартный малый вал
|
|
P3
|
Ø25,4 мм, шпонка 6,35×6,35×32 мм
|
Дюймовый диаметр
|
|
P5
|
Ø31,75 мм, шпонка 7,96×7,96×32 мм
|
Дюймовый средний вал
|
|
P10
|
Ø32 мм, шпонка 10×8×45 мм
|
Данная модель
|
|
H1
|
Ø30 мм шлицевой, 6–30×25×6
|
Шлицевой вал
|
|
H3
|
Ø34,85 мм шлицевой, 6–34,85×28,15×8,64
|
Шлицевой дюймовый
|
|
H51
|
Ø25,3 мм шлицевой, 6–25,3×21,4×6,2
|
Шлицевой малый
|
Портовые коды серии BM3Y (из каталога Zihyd)
|
Код
|
P(A,B)
|
T (дренаж)
|
Примечание
|
|
Y
|
G1/2" (15 мм)
|
G1/4" (12 мм)
|
Данная модель — стандарт BSP
|
|
Y1
|
M18×1,5 (15 мм)
|
M14×1,5 (12 мм)
|
Метрический
|
|
Y2
|
M22×1,5 (15 мм)
|
M14×1,5 (12 мм)
|
Метрический крупный
|
|
Y3
|
M20×1,5 (15 мм)
|
M14×1,5 (12 мм)
|
Метрический средний
|
|
Y5
|
7/8-14UNF (15 мм)
|
7/16-20UNF (12 мм)
|
Дюймовый UNF
|
|
Y8
|
NPT1/2 (15 мм)
|
G1/4 (12 мм)
|
Американский конический NPT
|
Данная модель — код Y: P(A,B) = G1/2" (15 мм), T = G1/4" (12 мм).
Аналоги и взаимозаменяемость
|
Бренд
|
Аналог
|
Примечание
|
|
Danfoss / Sauer
|
OMS 125
|
Оригинальная серия Disk Valve — Zihyd BM3Y является аналогом
|
|
M+S Hydraulic
|
MS 125
|
Полный аналог по монтажным размерам и характеристикам
|
|
Parker
|
TF125 / VIS125
|
Совместим по монтажным размерам
|
|
Eaton / Char-Lynn
|
104-1035
|
Близкий аналог
|
|
White Drive
|
WS 125
|
Функциональный аналог
|
Монтаж и эксплуатация
Мотор допускает произвольную ориентацию монтажа. Перед первым пуском заполнить корпус чистой рабочей жидкостью.
Условия эксплуатации (согласно каталогу Zihyd):
• Нормальная температура масла: +20…+60 °C; максимум: +90 °C (не более 1 часа)
• Рекомендуемая вязкость: 32–74 мм²/с
• Фильтрация: 10 мкм номинальная; магнит в фильтре или на дне бака
• При давлении в корпусе > 20 бар — подключить внешнюю дренажную линию T
• Первый час работы: не более 30% номинального давления (приработка)
• Оптимальный режим: 1/3–2/3 от номинальных параметров
Направление вращения:
• Стандарт: при подаче в порт A — вал вращается по часовой стрелке (смотреть с торца вала)
• При подаче в порт B — вал вращается против часовой стрелки
• Реверсивный — полный реверс без аппаратных изменений
Ключевые преимущества
• Дисковое распределение (Disk Valve) — давление до 205 бар непрерывно; выше, чем у шпиндельных серий
• Компактный корпус — лёгкий вес 10,3 кг при моменте 355 Н·м
• Высокая скорость — до 590 об/мин для типоразмера 125 (до 805 об/мин у BM3Y-80)
• Широкий размерный ряд BM3Y 80–500 мл/об при единой конструкции
• Вал P10 Ø32 мм с шпонкой 10×8 мм — надёжная передача момента
• Фланец A 102×102 мм — стандартный компактный монтаж
• Порты G1/2" (код Y) — достаточно для расхода 75 л/мин
• Реверсивный — смена направления вращения переключением потока
• Семейство BM3Y/BM3WY/BM3SY — расширение функций без замены мотора
• Производство ISO9001, ISO14001, OHSAS18001 с 100% выходным контролем
• Полная взаимозаменяемость с Danfoss OMS 125 / M+S MS 125 по монтажным размерам
