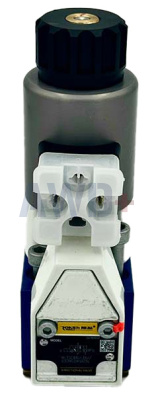

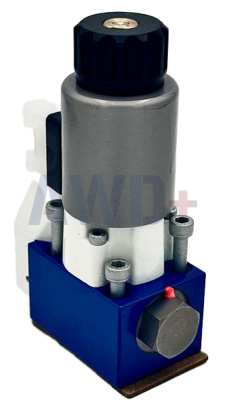

M-3SEW6U-3XJ/630MG24N9Z5L Гидрораспределитель седельного типа с электромагнитным управлением | NG6 | 630 бар | 24 В DC

Назначение и область применения

Электромагнитный седельный (тарельчатый) гидрораспределитель с прямым управлением, типоразмер NG6. Предназначен для управления направлением, пуском и остановкой потока рабочей жидкости в гидравлических системах промышленного оборудования высокого давления: прессов, зажимных устройств, испытательных стендов, металлообрабатывающих станков, горнодобывающей и строительной техники.

Типичные области применения:

•     Гидравлические прессы и зажимные устройства

•     Испытательные стенды высокого давления

•     Металлообрабатывающие станки

•     Горнодобывающее и строительное оборудование

•     Корабельная и офшорная гидравлика

•     Пластиковые термопластавтоматы

Расшифровка маркировки

Седельная конструкция — принципиальное отличие от золотниковых клапанов

В отличие от золотниковых распределителей серии WE, данный клапан выполнен по седельной (poppet) схеме: запирающий элемент прижимается к коническому седлу, обеспечивая абсолютную герметичность в закрытом положении без внутренних перетечек.

Это делает клапан незаменимым в системах, где недопустима утечка между портами в нейтральном положении, — зажимные гидравлические патроны, прессы с удержанием нагрузки, гидростатические испытательные установки.

Работает по схеме 3/2 (три порта, два положения): в обесточенном состоянии порт P закрыт, A соединён с T; при подаче напряжения — P открывается на A, T заперт. Управление прямое (без пилотной ступени) — надёжное срабатывание даже при давлении, близком к нулю.

Электрическая часть и разъём Z5L

Клапан оснащён соленоидом с воздушным зазором (air-gap / wet-pin): якорь соленоида погружён в рабочую жидкость, что исключает трение скольжения и обеспечивает длительный ресурс без технического обслуживания.

Катушка соленоида съёмная и поворачивается на 90° для удобной ориентации разъёма при монтаже. Замена катушки производится без вскрытия гидравлической полости и без слива масла из системы.

Суффикс Z5L включает:

•     Разъём DIN EN 175301-803, форма A (2 полюса + PE)

•     Встроенный светодиодный индикатор (LED) — визуальная сигнализация подачи напряжения на катушку

•     Варистор — защита управляющей электроники от индуктивных выбросов при отключении соленоида; особенно важно при работе с ПЛК и тиристорными схемами

Утопленный ручной дублёр (N9) позволяет вручную переключить клапан без подачи напряжения. Незаменим при наладке, диагностике и аварийном управлении.

Технические характеристики

Монтаж и совместимость

Плитный монтаж (subplate mounting) по стандарту ISO 4401 / NG6 — полная взаимозаменяемость по присоединительным размерам с оборудованием других производителей данного типоразмера. Подключение через монтажную плиту или непосредственно в блок управления.

Допустимые рабочие жидкости:

•     Минеральные масла HL, HLP по DIN 51524

•     Биоразлагаемые жидкости HETG, HEES

•     Огнестойкие жидкости HFDU, HFDR

•     (Совместимость с уплотнениями NBR уточнять при использовании спецжидкостей)

Ключевые преимущества

•     Нулевые внутренние перетечки между портами в закрытом положении — принципиальное преимущество перед золотниковыми распределителями

•     Высокое рабочее давление 630 бар при компактных габаритах NG6 — без увеличения типоразмера

•     Прямое управление без пилотной ступени — надёжное срабатывание при низком системном давлении

•     Съёмная поворотная катушка — удобство монтажа и замена без слива масла

•     Светодиодный индикатор и защита от выбросов напряжения (Z5L) — безопасная работа с ПЛК

•     Утопленный ручной дублёр N9 — наладка и аварийное управление без электропитания

•     Совместимость с широким спектром экологических жидкостей
