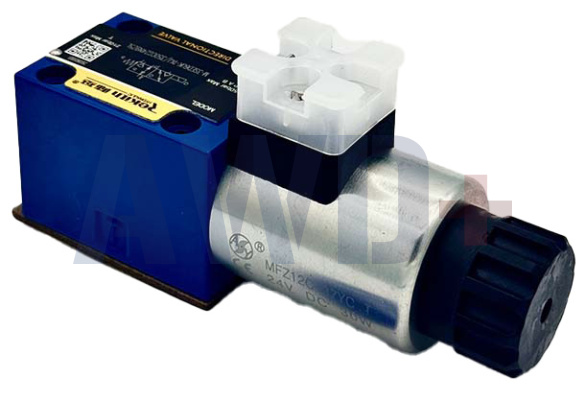

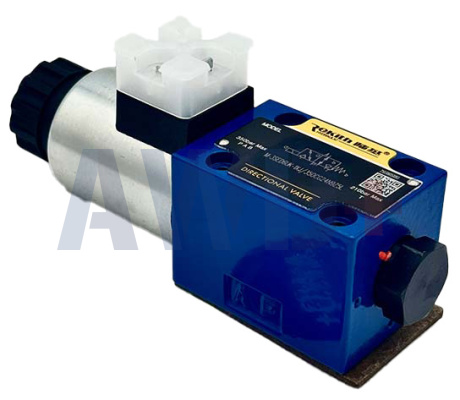

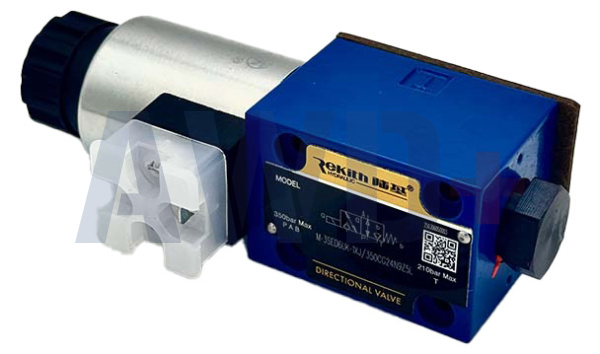

M-3SED6UK-1XJ/350CG24N9Z5L Гидрораспределитель седельного типа с электромагнитным управлением | Схема UK | NG6 | 350 бар | 24 В DC
Назначение и область применения
Электромагнитный седельный (poppet) гидрораспределитель с прямым управлением и встроенным управляющим золотником, типоразмер NG6. Предназначен для управления направлением, пуском и остановкой потока рабочей жидкости. Закрытое положение обеспечивает абсолютную герметичность без внутренних перетечек между портами — принципиальное преимущество перед золотниковыми распределителями серии WE.
Отличие от серии M-3SEW: клапан M-3SED имеет встроенный управляющий золотник, реализующий функцию символа UK — при включении давление P разгружается управляющим золотником перед открытием основного седла, что обеспечивает надёжное переключение даже при высоком давлении в линии P.
Типичные области применения:
• Управление гидроцилиндрами и гидромоторами с удержанием нагрузки без перетечек
• Зажимные и фиксирующие гидравлические устройства
• Прессовое и штамповочное оборудование
• Пилотное управление пилотируемыми распределителями
• Гидравлические аккумуляторные системы
• Металлообрабатывающие станки, термопластавтоматы
• Системы с требованием нулевой утечки в нейтральном положении
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
M
|
Subplate mounting
|
Плитный монтаж (subplate mounting)
|
|
3
|
3 main ports
|
3 рабочих порта (схема 3/2)
|
|
SED
|
Solenoid directional poppet
|
Седельный (poppet) распределитель с соленоидным управлением и встроенным управляющим золотником
|
|
6
|
Size 6 / NG6
|
Типоразмер 6, стандарт ISO 4401-03-02-0-05 / NFPA D03
|
|
UK
|
Spool symbol UK
|
Символ UK: исх. — P закрыт, A→T; при включении — P→A, B→T (управляющий золотник разгружает седло)
|
|
-1XJ
|
Series 1X (Rekith)
|
Серия 10–19 (размеры не меняются); дефис перед 1XJ — маркировка Rekith
|
|
/350
|
Max pressure 350 bar
|
Максимальное рабочее давление 350 бар (5076 psi)
|
|
C
|
Air-gap wet-pin DC solenoid
|
Мокрый соленоид с воздушным зазором (якорь погружён в масло)
|
|
G24
|
24 V DC
|
Питание постоянного тока 24 В
|
|
N9
|
Concealed manual override
|
Утопленный ручной дублёр — переключение без электропитания
|
|
Z5L
|
K4 + LED + varistor
|
Разъём DIN EN 175301-803 + светодиодный индикатор + защита от перенапряжения (варистор)
|
Принцип работы — символ UK
В исходном положении (соленоид обесточен): пружина удерживает запорный элемент (4) на седле (11) — порт P перекрыт. Управляющий золотник через канал A подаёт давление к большой площади управляющего поршня (8), который отжимает шарик (9) на седло (10). В результате порт B соединён с P, а A соединён с T.
При включении соленоида: запорный элемент (4) смещается против пружины на седло (7), открывая канал P→A. Давление через A действует на большую площадь поршня (8), шарик (9) садится на седло (12), разобщая B от P. Итог: P соединён с A, B соединён с T.
Особенность: управляющий золотник разгружает давление в полости над основным седлом перед переключением, что снижает усилие соленоида и обеспечивает надёжное срабатывание при высоком давлении в системе.
|
⚠ Требование по давлению для надёжной работы
Для корректного переключения и удержания золотника в рабочем положении необходимо соблюдать условие: pP ≥ pA ≥ pT. Нарушение соотношения давлений может привести к нестабильной работе клапана.
|
Варианты символов золотника серии M-3SED6
|
Символ
|
Исходное положение (обесточен)
|
Включённое положение
|
|
UK
|
P закрыт, A→T
|
P→A, B→T
|
|
CK
|
P закрыт, A→T
|
P→A, B→T
|
|
NK
|
P→A, B→T
|
P закрыт, A→T
|
|
PK
|
P→B, A→T
|
P→A, B→T
|
Электрическая часть и разъём Z5L
Клапан оснащён мокрым соленоидом с воздушным зазором (wet-pin / air-gap DC): якорь соленоида погружён в рабочую жидкость, что полностью исключает трение скольжения и обеспечивает длительный ресурс без технического обслуживания.
Катушка соленоида съёмная, поворачивается на 90° для удобной ориентации разъёма при монтаже. Замена катушки производится без вскрытия гидравлической полости и без слива масла из системы.
Разъём Z5L включает:
• Разъём DIN EN 175301-803, форма A (3-пол., 2 + PE) — стандарт для промышленной автоматики
• Встроенный LED-индикатор — визуальная сигнализация наличия напряжения на катушке
• Варистор — защита управляющей электроники и ПЛК от индуктивных выбросов при отключении соленоида
Утопленный ручной дублёр (N9) позволяет вручную переключить клапан без подачи напряжения. Применяется при наладке, диагностике и аварийном управлении.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
M-3SED6UK-1XJ/350CG24N9Z5L
|
|
Аналог (Rexroth)
|
M-3SED6UK1X/350CG24N9K4 | R900052621
|
|
Тип клапана
|
Седельный (poppet), прямое управление с управляющим золотником
|
|
Схема
|
3/2, символ UK
|
|
Типоразмер
|
NG6
|
|
Стандарт монтажа
|
ISO 4401-03-02-0-05 / NFPA T3.5.1 R2 D03
|
|
Тип монтажа
|
Плитный (subplate mounting)
|
|
Макс. рабочее давление
|
350 бар (5076 psi)
|
|
Макс. расход
|
25 л/мин
|
|
Напряжение питания
|
24 В DC
|
|
Тип соленоида
|
Мокрый (wet-pin / air-gap DC)
|
|
Разъём
|
DIN EN 175301-803 (K4), 3-пол. (2 + PE)
|
|
Разъём Z5L
|
LED-индикатор + варистор (защита от выбросов напряжения)
|
|
Ручное управление
|
Утопленный дублёр (N9)
|
|
Уплотнения
|
NBR (стандарт)
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD, HFC
|
|
Диапазон температур жидкости
|
−20…+80 °C
|
|
Вязкость
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Класс защиты
|
IP 65
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~1,42 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HFC
|
Огнестойкие, водосодержащие (гликоль)
|
NBR ✓
|
|
HETG
|
Растительные масла (FKM-версия /V)
|
FKM ✓
|
|
HEES, HEPG
|
Синтетические эфиры, полигликоли (FKM-версия /V)
|
FKM ✓
|
Для применения с биоразлагаемыми (HETG, HEES) и полигликолевыми (HEPG) жидкостями необходимо заказывать версию с уплотнениями FKM — суффикс /V.
Монтаж
Плитный монтаж (subplate mounting) по стандарту ISO 4401-03-02-0-05 (NG6). Устанавливается на монтажную плиту (subplate) серии RE 45054 или непосредственно в гидравлический блок управления. Полная взаимозаменяемость по присоединительным размерам с оборудованием других производителей типоразмера NG6.
Важные замечания при монтаже:
• Порты P, A, B, T строго определены по назначению — произвольная перестановка недопустима
• Порт T должен быть всегда подключён при 3- и 4-ходовом исполнении
• При работе с накопителями или пиковыми потоками, превышающими 25 л/мин, — установить дроссельную вставку в порт P
• Для расширения функциональности до 4/2 использовать плиту Plus-1 (мин. pmin = 8 бар, qV > 3 л/мин)
Ключевые преимущества
• Нулевые внутренние перетечки в закрытом положении — надёжное удержание нагрузки и давления
• Встроенный управляющий золотник (символ UK) — надёжное переключение при высоком давлении в P
• Давление 350 бар в компактном типоразмере NG6 — высокая нагрузочная способность
• Мокрый соленоид с воздушным зазором — длительный ресурс без обслуживания
• Съёмная поворотная катушка — замена без слива масла и демонтажа клапана
• Разъём Z5L: LED + варистор — удобная диагностика и защита электроники
• Утопленный ручной дублёр N9 — наладка и аварийное управление без электропитания
• Стандарт ISO 4401-03 (NG6) — полная взаимозаменяемость в типоразмере
• Совместимость с широким спектром рабочих жидкостей включая HFC
