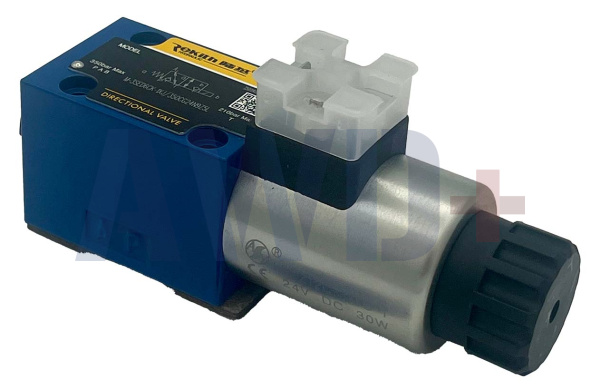

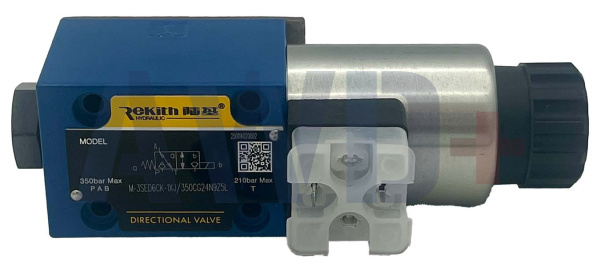

M-3SED6CK-1XJ/350CG24N9Z5L Седельный гидрораспределитель | Символ CK | 3/2 | NG6 | 350 бар | 25 л/мин | 24 В DC
Назначение и область применения
Электромагнитный седельный (poppet) гидрораспределитель с прямым управлением и управляющим золотником, типоразмер NG6. Символ CK: нормально закрытый клапан — в исходном положении порт P заперт, A соединён с T. При подаче напряжения 24 В DC порт P соединяется с A. Возврат пружиной при отключении питания.
Принципиальное отличие от золотниковых распределителей серии 4WE6: седельная конструкция обеспечивает нулевые внутренние перетечки в закрытом положении — гарантированное удержание нагрузки и давления без дрейфа. Символ CK функционально идентичен символу UK — отличие лишь в конструктивной ориентации управляющего золотника внутри корпуса.
Типичные области применения:
• Управление гидроцилиндрами с удержанием нагрузки без перетечек
• Зажимные и фиксирующие гидравлические устройства
• Прессовое, штамповочное и литьевое оборудование
• Пилотное управление крупными пилотируемыми распределителями
• Гидравлические аккумуляторные системы
• Металлообрабатывающие станки, термопластавтоматы
• Системы с требованием нулевой утечки при удержании давления
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
M
|
Subplate mounting
|
Плитный монтаж (subplate mounting)
|
|
3
|
3 main ports
|
3 рабочих порта (схема 3/2)
|
|
SED
|
Solenoid directional poppet
|
Седельный (poppet) распределитель с соленоидным управлением и управляющим золотником
|
|
6
|
Size 6 / NG6
|
Типоразмер 6; стандарт ISO 4401-03-02-0-05 / NFPA D03 / CETOP 3
|
|
CK
|
Spool symbol CK
|
Символ CK: исх. — P закрыт, A→T; при вкл. — P→A, B→T. Функционально идентичен UK; отличие — ориентация управляющего золотника
|
|
-1XJ
|
Series 1X (Rekith)
|
Серия 10–19 (размеры не меняются); дефис + J — маркировка Rekith
|
|
/350
|
Max pressure 350 bar
|
Максимальное рабочее давление 350 бар (5076 psi)
|
|
C
|
Air-gap wet-pin DC solenoid
|
Мокрый соленоид с воздушным зазором (якорь погружён в масло)
|
|
G24
|
24 V DC
|
Питание постоянного тока 24 В
|
|
N9
|
Concealed manual override
|
Утопленный ручной дублёр
|
|
Z5L
|
K4 + LED + varistor
|
Разъём DIN EN 175301-803 + LED + варистор
|
Принцип работы — символ CK
Камера (3) за управляющим золотником (4) постоянно соединена с портом P и изолирована от T — клапан давление-компенсирован: управляющие усилия не зависят от системного давления. Все порты P, A, T допускают максимальное давление 350 бар.
Исходное положение (соленоид обесточен):
Пружина (5) удерживает управляющий золотник (4) на седле (11). Порт P перекрыт — нулевые внутренние перетечки. Порт A соединён с T. Нагрузка удерживается без дрейфа.
Включённое положение (соленоид под напряжением):
Соленоид (2) смещает золотник (4) на седло (7), открывая канал P→A. Порт B соединяется с T. Функционально поведение идентично символу UK.
|
⚠ CK vs UK — в чём отличие?
Символы CK и UK функционально идентичны: оба нормально закрытые (P закрыт в исходном), оба переключают P→A при включении соленоида. Конструктивное отличие — ориентация управляющего золотника (4) внутри корпуса. В большинстве приложений CK и UK взаимозаменяемы. Аналог Rexroth: UK = R900052621, CK = R900052392.
|
Символы серии M-3SED6 — CK, UK, NK
|
Символ
|
Исходное (обесточен)
|
Включённое
|
Примечание
|
|
UK
|
P закрыт, A→T
|
P→A, B→T
|
Нормально закрытый; пружина на нижнем седле; стандарт для SED6
|
|
CK
|
P закрыт, A→T
|
P→A, B→T
|
Данная модель; функционально = UK; иная ориентация золотника
|
|
NK
|
P→A, B→T
|
P закрыт, A→T
|
Нормально открытый P→A; пружина на верхнем седле
|
Детальное сравнение символов UK и CK
|
Параметр
|
Символ UK
|
Символ CK — данная модель
|
|
Исходное положение
|
P закрыт, A→T
|
P закрыт, A→T (идентично)
|
|
Включённое положение
|
P→A, B→T
|
P→A, B→T (идентично)
|
|
Ориентация пружины
|
Нижнее седло
|
Иная ориентация управляющего золотника
|
|
Функция
|
Нормально закрытый
|
Нормально закрытый (идентично)
|
|
Аналог Rexroth (NG6)
|
R900052621
|
R900052392 — данная модель
|
Соленоид и разъём Z5L
Мокрый соленоид с воздушным зазором (wet-pin / air-gap DC): якорь погружён в масло, трение скольжения исключено, максимальный ресурс без обслуживания. Катушка съёмная, поворачивается на 90° — замена без вскрытия гидравлической полости и без слива масла.
Разъём Z5L включает:
• DIN EN 175301-803 форма A (K4), 3-пол. (2 + PE) — промышленный стандарт
• Встроенный LED-индикатор — визуальная сигнализация наличия напряжения на катушке
• Варистор — защита ПЛК и электроники от индуктивных выбросов при отключении соленоида
Утопленный ручной дублёр (N9): переключение клапана без подачи напряжения — для наладки, диагностики и аварийного управления.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
M-3SED6CK-1XJ/350CG24N9Z5L
|
|
Аналог (Rexroth)
|
M-3SED6CK1X/350CG24N9K4 | R900052392
|
|
Тип клапана
|
Седельный (poppet), прямое действие с управляющим золотником
|
|
Схема
|
3/2, символ CK
|
|
Типоразмер
|
NG6
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 / NFPA D03 / CETOP 3
|
|
Тип монтажа
|
Плитный (subplate mounting)
|
|
Макс. рабочее давление
|
350 бар (5076 psi)
|
|
Макс. расход
|
25 л/мин (6,6 US gpm)
|
|
Напряжение питания
|
24 В DC
|
|
Тип соленоида
|
Мокрый (wet-pin / air-gap DC)
|
|
Разъём
|
DIN EN 175301-803 (K4), 3-пол. (2 + PE)
|
|
Разъём Z5L
|
LED-индикатор + варистор
|
|
Ручное управление
|
Утопленный дублёр (N9)
|
|
Уплотнения
|
NBR (стандарт)
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD, HFC
|
|
Диапазон температур жидкости
|
−20…+80 °C
|
|
Вязкость
|
2,8…500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Класс защиты
|
IP 65
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~1,43 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HFC
|
Огнестойкие водосодержащие (гликоль)
|
NBR ✓
|
|
HETG, HEES
|
Растительные масла, синтетические эфиры
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
Для HETG, HEES, HEPG — версия /V (FKM уплотнения).
Монтаж
Плитный монтаж ISO 4401-03-02-0-05 (NG6/CETOP 3). Монтажные плиты — отдельный заказ. Крепёжные болты: 4× M5-10.9, момент затяжки 7,4 Нм ± 10%.
Важные замечания:
• Порты P, A, B, T строго определены — перестановка недопустима
• Порт T (TA) должен быть всегда подключён
• Условие корректной работы: pP ≥ pA ≥ pT
• Катушка поворачивается на 90° для удобной ориентации разъёма
Ключевые преимущества
• Нулевые внутренние перетечки — надёжное удержание нагрузки и давления без дрейфа
• Символ CK функционально идентичен UK — широкая взаимозаменяемость в применениях
• Давление-компенсированное управление — надёжное срабатывание при 350 бар
• Надёжная работа после длительных периодов простоя под давлением
• Мокрый соленоид с воздушным зазором — максимальный ресурс без обслуживания
• Съёмная поворотная катушка — замена без слива масла
• Разъём Z5L: LED + варистор — диагностика и защита электроники ПЛК
• Утопленный ручной дублёр N9 — наладка и аварийное управление
• ISO 4401-03 (NG6/CETOP 3) — полная взаимозаменяемость
• Полная размерная совместимость с Rexroth M-3SED6CK1X/350CG24N9K4 (R900052392)
