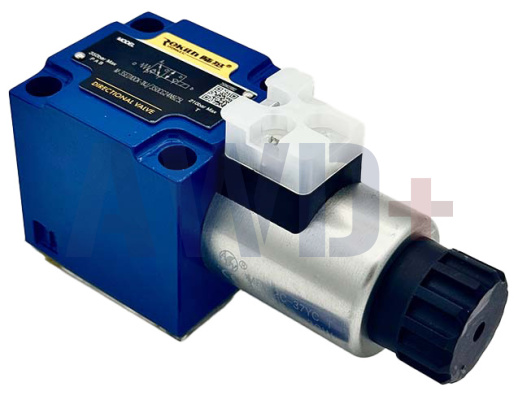

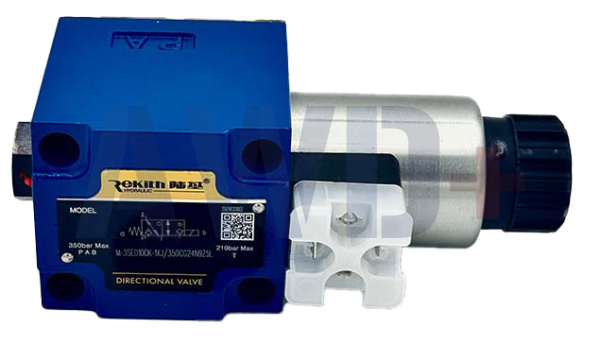

M-3SED10CK-1XJ/350CG24N9Z5L Гидрораспределитель седельного типа | Схема CK | NG10 | 350 бар | 40 л/мин | 24 В DC
Назначение и область применения
Электромагнитный седельный (poppet) гидрораспределитель с прямым управлением и встроенным давление-компенсированным управляющим золотником, типоразмер NG10. Обеспечивает управление пуском, остановкой и направлением потока рабочей жидкости при абсолютной герметичности в закрытом положении — нулевые внутренние перетечки.
Типоразмер NG10 обеспечивает максимальный расход 40 л/мин — в 1,6 раза выше, чем у NG6 (M-3SED6). Монтажный стандарт ISO 4401-05-04-0-05 (D05). Принципиальное преимущество перед золотниковыми распределителями WE10: полная герметичность в нейтральном положении без перетечек между портами.
Типичные области применения:
• Управление гидроцилиндрами с удержанием нагрузки без дрейфа
• Зажимные и фиксирующие системы с повышенным расходом
• Прессовое, штамповочное и литьевое оборудование
• Пилотное управление крупными пилотируемыми распределителями
• Гидравлические аккумуляторные системы
• Металлообрабатывающие станки, крупные термопластавтоматы
• Системы высокого давления с требованием нулевой утечки
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
M
|
Subplate mounting
|
Плитный монтаж (subplate mounting)
|
|
3
|
3 main ports
|
3 рабочих порта (схема 3/2)
|
|
SED
|
Solenoid directional poppet
|
Седельный (poppet) распределитель с соленоидным управлением и управляющим золотником
|
|
10
|
Size 10 / NG10
|
Типоразмер 10; стандарт ISO 4401-05-04-0-05 / NFPA D05
|
|
CK
|
Spool symbol CK
|
Символ CK: исх. — P закрыт, A→T; при вкл. — P→A, B→T
|
|
-1XJ
|
Series 1X (Rekith)
|
Серия 10–19 (размеры не меняются); дефис — маркировка Rekith
|
|
/350
|
Max pressure 350 bar
|
Максимальное рабочее давление 350 бар (5076 psi)
|
|
C
|
Air-gap wet-pin DC solenoid
|
Мокрый соленоид с воздушным зазором
|
|
G24
|
24 V DC
|
Питание постоянного тока 24 В
|
|
N9
|
Concealed manual override
|
Утопленный ручной дублёр
|
|
Z5L
|
K4 + LED + varistor
|
Разъём DIN EN 175301-803 + LED-индикатор + варистор
|
Сравнение типоразмеров M-3SED6 и M-3SED10
Серия M-3SED выпускается в двух типоразмерах. Данная модель (NG10, выделена синим) предназначена для систем с более высоким расходом.
|
Параметр
|
M-3SED6 (NG6)
|
M-3SED10 (NG10) — данная модель
|
|
Типоразмер
|
NG6 (ISO 4401-03)
|
NG10 (ISO 4401-05)
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05
|
ISO 4401-05-04-0-05
|
|
Макс. расход
|
25 л/мин
|
40 л/мин
|
|
Вес
|
~1,42 кг
|
~2,33 кг
|
|
Символ (данная мод.)
|
UK
|
CK
|
|
Аналог Rexroth
|
R900052621
|
R900086685
|
Принцип работы — символ CK
Камера (3) за управляющим золотником (4) постоянно соединена с портом P и изолирована от T — клапан давление-компенсирован: управляющие усилия (соленоид + пружина) не зависят от системного давления. Все порты P, A, T допускают максимальное давление 350 бар, поток допустим в обоих направлениях согласно символу.
Исходное положение (соленоид обесточен): пружина (5) удерживает управляющий золотник (4) на седле (11). Порт P перекрыт; A соединён с T.
Включённое положение (соленоид под напряжением): соленоид (2) смещает золотник (4) на седло (7), открывая канал P→A. Порт B соединяется с T.
Переходное положение: при переключении клапана порты P, A и B кратковременно соединяются — это нормальное следствие отрицательного перекрытия седельного клапана, которое занимает настолько малый промежуток времени, что в большинстве приложений не имеет практического значения.
|
⚠ Требование по давлению для надёжной работы
Для корректного переключения и удержания золотника необходимо: pP ≥ pA ≥ pT. При работе с аккумуляторами или пиковых потоках свыше 40 л/мин установить дроссельную вставку в порт P.
|
Варианты символов серии M-3SED10
|
Символ
|
Исходное положение (обесточен)
|
Включённое положение
|
Примечание
|
|
UK
|
P закрыт, A→T
|
P→A, B→T
|
SED6 вариант; пружина на нижнем седле
|
|
CK
|
P закрыт, A→T
|
P→A, B→T
|
Данная модель (SED10); функционально = UK
|
|
NK
|
P→A, B→T
|
P закрыт, A→T
|
Нормально открыт P→A; пружина на верхнем
|
|
D
|
P→A, B→T
|
P→B, A→T
|
С плитой Plus-1: обе рабочие линии
|
|
Y
|
P закрыт, A→T
|
P→A+B, A+B→T
|
С плитой Plus-1: промежуточное соединение
|
Варианты D и Y реализуются с плитой Plus-1, устанавливаемой под клапан. Требования к Plus-1: давление pmin = 8 бар, расход qV > 3 л/мин.
Электрическая часть и разъём Z5L
Мокрый соленоид с воздушным зазором (wet-pin / air-gap DC): якорь погружён в рабочую жидкость — трение скольжения исключено, максимальный ресурс без обслуживания.
Съёмная катушка поворачивается на 90° — удобная ориентация разъёма при монтаже. Замена катушки производится без вскрытия гидравлической полости и без слива масла.
Разъём Z5L включает:
• DIN EN 175301-803 форма A, 3-пол. (2 + PE) — промышленный стандарт
• Встроенный LED-индикатор — визуальная сигнализация подачи напряжения
• Варистор — защита ПЛК и электроники от индуктивных выбросов при отключении соленоида
Утопленный ручной дублёр (N9): переключение клапана без напряжения — наладка и аварийное управление.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
M-3SED10CK-1XJ/350CG24N9Z5L
|
|
Аналог (Rexroth)
|
M-3SED10CK1X/350CG24N9K4 | R900086685
|
|
Тип клапана
|
Седельный (poppet), прямое управление с управляющим золотником
|
|
Схема
|
3/2, символ CK
|
|
Типоразмер
|
NG10
|
|
Стандарт монтажа
|
ISO 4401-05-04-0-05 / NFPA T3.5.1 R2 D05
|
|
Тип монтажа
|
Плитный (subplate mounting)
|
|
Макс. рабочее давление
|
350 бар (5076 psi)
|
|
Макс. расход
|
40 л/мин (10,6 US gpm)
|
|
Напряжение питания
|
24 В DC
|
|
Тип соленоида
|
Мокрый (wet-pin / air-gap DC)
|
|
Разъём
|
DIN EN 175301-803 (K4), 3-пол. (2 + PE)
|
|
Разъём Z5L
|
LED-индикатор + варистор
|
|
Ручное управление
|
Утопленный дублёр (N9)
|
|
Уплотнения
|
NBR (стандарт)
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD, HFC
|
|
Диапазон температур жидкости
|
−20…+80 °C
|
|
Вязкость
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Класс защиты
|
IP 65
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~2,33 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HFC
|
Огнестойкие водосодержащие (гликоль)
|
NBR ✓
|
|
HETG
|
Растительные масла (версия /V — FKM)
|
FKM ✓
|
|
HEES, HEPG
|
Синтетические эфиры, полигликоли (/V)
|
FKM ✓
|
Для HETG, HEES, HEPG необходима версия с уплотнениями FKM — суффикс /V.
Монтаж
Плитный монтаж ISO 4401-05-04-0-05 (NG10/D05). Монтажные плиты (subplates) серии RE 45054 — отдельный заказ. Примечание: в даташите Rexroth порт T обозначен TA, порт T1 — TB.
Важные замечания при монтаже:
• Порты P, A, B, T строго определены — перестановка недопустима
• Порт T (TA) должен быть всегда подключён при 3- и 4-ходовом исполнении
• Пиковые расходы > 40 л/мин (аккумулятор, пилот) — дроссельная вставка в P
• Расширение до 4/2: плита Plus-1 (pmin = 8 бар, qV > 3 л/мин)
• Катушка поворачивается на 90° для удобной ориентации разъёма
• При использовании дифференциальных цилиндров — подключать кольцевую полость к A
Ключевые преимущества
• Нулевые внутренние перетечки — надёжное удержание нагрузки и давления без дрейфа
• NG10: расход до 40 л/мин — в 1,6× больше, чем у NG6
• Давление-компенсированное управление — надёжное срабатывание при 350 бар независимо от нагрузки
• Надёжная работа после длительных периодов простоя под давлением
• Мокрый соленоид с воздушным зазором — максимальный ресурс без обслуживания
• Съёмная поворотная катушка — замена без слива масла
• Разъём Z5L: LED + варистор — диагностика и защита электроники
• Утопленный ручной дублёр N9 — наладка и аварийное управление
• ISO 4401-05 (NG10/D05) — полная взаимозаменяемость в типоразмере
• Расширение функций через плиту Plus-1 без замены клапана
