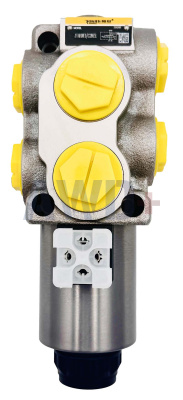

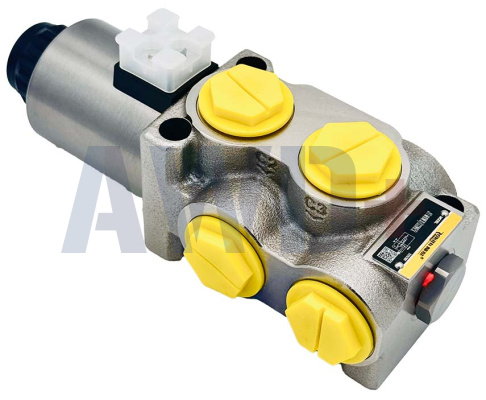

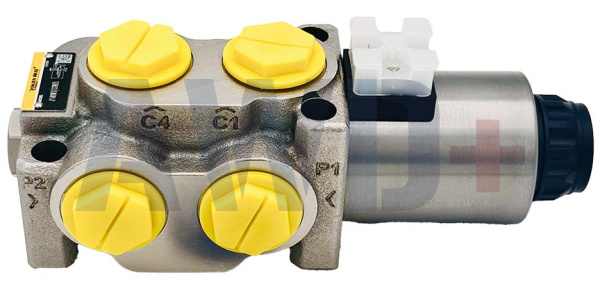

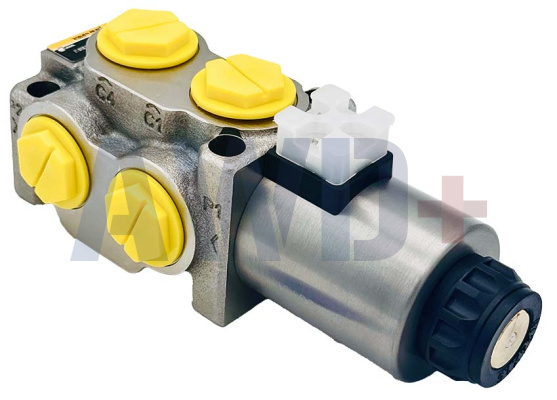

JYT-MH10WE10/CG12IN9Z5L Золотниковый гидрораспределитель | Серия Mobile Hydraulics | NG10 | 315 бар | 120 л/мин | 12 В DC | Бортовая сеть
Назначение и область применения
Золотниковый гидрораспределитель серии Mobile Hydraulics (JYT-MH) производства Jiangsu Jiayite Hydraulics (торговая марка Rekith). Клапан разработан специально для применения в мобильной, строительной и специальной технике, где стандартным источником питания является бортовая сеть 12 В DC.
Серия JYT-MH — это адаптация промышленной серии WE10 для мобильных применений: соленоид исполнения I обеспечивает повышенную стойкость к вибрации и ударным нагрузкам, характерным для работы на строительных объектах и в карьерах. Типоразмер NG10, монтаж по стандарту ISO 4401-05 — полная размерная совместимость с промышленными аналогами WE10.
Типичные области применения:
• Строительная техника: экскаваторы, погрузчики, краны, грейдеры
• Сельскохозяйственная техника: тракторы, комбайны, опрыскиватели
• Горнодобывающее оборудование с бортовой сетью 12 В DC
• Коммунальная и дорожная техника
• Лесозаготовительные машины и специальная техника
• Любые мобильные гидравлические системы с источником питания 12 В DC
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
JYT
|
Jiangsu Jiayite (производитель)
|
Префикс производителя — Jiangsu Jiayite Hydraulics Co., Ltd. (торговая марка Rekith)
|
|
MH
|
Mobile Hydraulics
|
Серия мобильной гидравлики — клапаны для строительной, специальной и сельскохозяйственной техники
|
|
10
|
Size 10 / NG10
|
Типоразмер 10; монтажный стандарт ISO 4401-05-04-0-05 / NFPA D05
|
|
WE
|
Solenoid directional spool valve
|
Золотниковый распределитель с электромагнитным управлением, прямое действие
|
|
10
|
NG10 (в обозначении серии WE)
|
Подтверждение типоразмера в коде серии
|
|
/C
|
Wet-pin DC solenoid
|
Мокрый соленоид с воздушным зазором (wet-pin / air-gap DC)
|
|
G12
|
12 V DC
|
Напряжение питания: 12 В постоянного тока — стандарт бортовой сети строительной и специальной техники
|
|
I
|
Industrial / special execution
|
Специальное исполнение соленоида для мобильной гидравлики (усиленное исполнение, стойкость к вибрациям)
|
|
N9
|
Concealed manual override
|
Утопленный ручной дублёр — переключение без электропитания
|
|
Z5L
|
K4 connector + LED + varistor
|
Разъём DIN EN 175301-803 (K4) + LED-индикатор + варистор
|
Принцип работы — золотниковый распределитель WE10
Принцип работы идентичен серии WE10-5XJ: мокрый DC-соленоид перемещает золотник, управляя направлением потока. Ключевое отличие — напряжение питания 12 В DC для бортовой сети мобильной техники и исполнение соленоида I с повышенной стойкостью к вибрации.
Соленоид типа I разработан с учётом условий эксплуатации строительной и специальной техники: повышенная стойкость к ударным нагрузкам, вибрации и широкому диапазону температур окружающей среды. Катушка съёмная, поворачивается на 90° — замена без слива масла.
|
⚠ Питание 12 В DC — особенности
Бортовая сеть 12 В DC мобильной техники имеет значительные колебания напряжения: от ~9 В (запуск двигателя) до ~14,4 В (заряд аккумулятора). Соленоид G12I спроектирован для работы в этом диапазоне. Не допускается подключение к источнику 24 В DC — соленоид выйдет из строя. Варистор в разъёме Z5L защищает электронику ПЛК/контроллера от импульсов при коммутации индуктивной нагрузки.
|
JYT-MH vs стандартная серия WE10 Rekith
|
Параметр
|
JYT-MH — данная модель
|
WE10-5XJ (стандартная)
|
|
Серия
|
JYT-MH (Mobile Hydraulics)
|
WE10-5XJ (стандартная серия)
|
|
Напряжение
|
12 В DC — бортовая сеть
|
24 В DC / 220 В AC (промышленные)
|
|
Область
|
Мобильная и спецтехника
|
Промышленные станки, прессы
|
|
Исполнение соленоида
|
I — стойкость к вибрации
|
Стандартное промышленное
|
|
Совместимость
|
ISO 4401-05 — идентична
|
ISO 4401-05
|
Варианты напряжения питания серии WE10
|
Код
|
Напряжение
|
Применение
|
|
G12
|
12 В DC
|
Данная модель — бортовая сеть строительной, специальной и сельскохозяйственной техники
|
|
G24
|
24 В DC
|
Промышленные установки, ПЛК, мобильная техника с 24 В бортовой сетью
|
|
W110
|
110 В AC
|
Промышленные сети 110 В (США, Япония)
|
|
W220
|
220 В AC
|
Промышленные сети 220 В (Россия, Европа)
|
Данная модель — G12 (12 В DC). Замена катушки без разборки клапана позволяет адаптировать клапан под другое напряжение при необходимости.
Соленоид исполнения I и разъём Z5L
Мокрый соленоид с воздушным зазором, исполнение I (Industrial/Mobile): якорь погружён в масло, трение скольжения исключено. Усиленная конструкция для работы в условиях вибрации и ударных нагрузок мобильной техники.
Разъём Z5L включает:
• DIN EN 175301-803 форма A (K4) — промышленный стандарт
• LED-индикатор — визуальная сигнализация наличия питания 12 В DC на катушке
• Варистор — защита контроллера/ПЛК техники от индуктивных выбросов
Утопленный ручной дублёр (N9): переключение клапана без питания — для наладки, диагностики и аварийного управления непосредственно на технике.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith / JYT (Jiangsu Jiayite)
|
|
Артикул
|
JYT-MH10WE10/CG12IN9Z5L
|
|
Серия
|
Mobile Hydraulics (JYT-MH)
|
|
Тип клапана
|
Золотниковый распределитель, прямое управление
|
|
Типоразмер
|
NG10
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05 / NFPA D05
|
|
Тип монтажа
|
Плитный (subplate mounting)
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Макс. расход
|
120 л/мин (31,7 US gpm)
|
|
Напряжение питания
|
12 В DC — бортовая сеть строительной и специальной техники
|
|
Тип соленоида
|
Мокрый с воздушным зазором (wet-pin / air-gap DC), исполнение I
|
|
Разъём
|
DIN EN 175301-803 (K4)
|
|
Разъём Z5L
|
LED-индикатор + варистор
|
|
Ручное управление
|
Утопленный дублёр N9
|
|
Уплотнения
|
NBR (стандарт)
|
|
Диапазон температур жидкости
|
−20…+80 °C
|
|
Вязкость
|
2,8…500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~4,84 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные масла
|
NBR ✓
|
|
HETG
|
Растительные масла
|
FKM ✓ (версия /V)
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
Для биоразлагаемых жидкостей (HETG, HEES, HEPG) — версия /V (FKM уплотнения).
Монтаж
Плитный монтаж ISO 4401-05 (NG10/D05). Полная размерная совместимость с компонентами WE10 стандартного ряда. Длина болтов при использовании в стеке определяется суммарной высотой компонентов.
Важные замечания для мобильной техники:
• Проверить полярность подключения 12 В DC (+/−); заземление через корпус техники
• Не подключать к сети 24 В DC — соленоид рассчитан только на 12 В
• Обеспечить защиту разъёма Z5L от механического повреждения и попадания влаги
• Катушка поворачивается на 90° для удобной ориентации разъёма
• При работе с вибрацией — контролировать затяжку крепёжных болтов
Ключевые преимущества
• Питание 12 В DC — прямое подключение к бортовой сети строительной и спецтехники
• Исполнение I — повышенная стойкость к вибрации и ударным нагрузкам мобильных применений
• NG10 / ISO 4401-05 — полная размерная совместимость с промышленными аналогами WE10
• Расход до 120 л/мин — для средних и крупных гидравлических потребителей
• Мокрый DC-соленоид — максимальный ресурс, отсутствие трения якоря
• Разъём Z5L: LED + варистор — диагностика и защита бортового контроллера техники
• Утопленный ручной дублёр N9 — наладка и аварийное управление на объекте
• Съёмная поворотная катушка — замена без слива масла, прямо на технике
