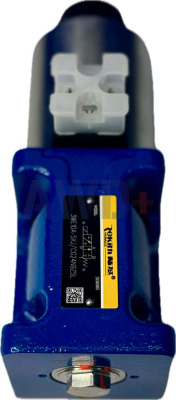

Гидрораспределитель электромагнитный 3WE10B9-5XJ/CG24K4/M
Основные характеристики
| Параметр |
Значение |
| Артикул |
3WE10B9-5XJ/CG24K4/M |
| Производитель |
Rekith |
| Серия |
3WE10 |
| Типоразмер (NG) |
ДУ10 |
| Управление |
Без ручного управления |
| Схема золотника |
B9 |
| Электрический разъем |
Без штекера (K4) |
| Замена для |
R901440838* |
Назначение
Гидрораспределитель 3WE10B9-5XJ/CG24K4/M серии 3WE10 — золотниковый клапан с условным проходом ДУ10 мм (NG10), предназначенный для дистанционного управления направлением потока рабочей жидкости в гидравлических системах промышленного и мобильного оборудования.
О производителе
Rekith (Jiangsu Jiayite Hydraulics Co., Ltd.) — современное производственное предприятие из Китая, специализирующееся на производстве гидравлической аппаратуры с 2003 года. Компания сертифицирована по стандартам ISO9001:2015, ISO14001:2015, ISO45001:2018 и имеет сертификат CE. Производственная мощность составляет более 800 000 клапанов в год. Продукция поставляется в более чем 20 стран мира.
Конструктивные особенности
Гидрораспределитель 3WE10B9-5XJ/CG24K4/M состоит из следующих основных компонентов:
- Корпус с каналами P (напор), A и B (рабочие линии), T (слив)
- Золотник управления (схема B9)
- Электромагнит с типом управления: Без ручного управления
- Возвратная пружина или пружины (в зависимости от модификации)
- Электрический разъем: Без штекера (K4)
Принцип работы:
При подаче напряжения на электромагнит якорь втягивается, перемещая золотник согласно схеме B9 и изменяя направление потока рабочей жидкости между каналами. После снятия управляющего сигнала золотник возвращается в исходное положение пружиной (для модификаций с пружинным возвратом).
Тип монтажа: плитный (стыковой) на переходную плиту Ду-ДУ10 по стандарту CETOP 05 (ISO 4401)
Технические характеристики
| Параметр |
Значение |
| Условный проход (Ду) |
ДУ10 мм |
| Типоразмер (NG) |
NGДУ10 |
| Монтажный стандарт |
CETOP 05 / ISO 4401 / DIN 24340 Form A |
| Максимальное рабочее давление |
до 315-350 бар (каналы P, A, B) |
| Максимальное давление в сливе |
до 150 бар (канал T) |
| Максимальный расход |
до 120 л/мин |
| Рабочая жидкость |
Минеральные гидравлические масла HL, HLP по DIN 51524
Биоразлагаемые жидкости HETG, HEPG, HEES |
| Диапазон вязкости масла |
10-500 мм²/с (оптимально 15-100 мм²/с) |
| Температура рабочей жидкости |
от -30°C до +80°C |
| Рекомендуемый класс чистоты |
ISO 4406, класс 20/18/15 |
| Тип уплотнений |
NBR (стандарт), FKM (опционально) |
| Частота переменного тока |
50/60 Гц |
Взаимозаменяемость
Гидрораспределитель 3WE10B9-5XJ/CG24K4/M производства Rekith является прямой заменой для R901440838* и полностью взаимозаменяем с аналогичными клапанами ведущих мировых производителей:
- Bosch Rexroth (4WE10, 3WE10)
- Parker
- Vickers
- Atos
- ARGO-HYTOS
- Ponar
Российские аналоги: ВЕ10, РЕ10, 1РЕ10
Области применения
- Станочное и металлообрабатывающее оборудование
- Гидроприводы прессового и формовочного оборудования
- Строительная и дорожная техника (экскаваторы, погрузчики, автокраны)
- Подъёмно-транспортное оборудование
- Гидравлические агрегаты промышленных линий
- Мобильная и специальная техника
Преимущества клапанов Rekith
- ✓ Полная совместимость с мировыми стандартами CETOP 05 / ISO 4401
- ✓ Прямая замена для R901440838*
- ✓ Съёмная катушка электромагнита — замена без разборки корпуса
- ✓ Поворотный электромагнит (на 90°) для удобства монтажа
- ✓ Светодиодная индикация состояния (в зависимости от типа разъема)
- ✓ Широкий диапазон напряжений питания (DC и AC)
- ✓ Мокрый магнит для постоянного тока — надёжная конструкция
- ✓ Высокая производительность — до 120 л/мин
- ✓ Стабильность параметров и долговечность
- ✓ Конкурентная цена при европейском качестве

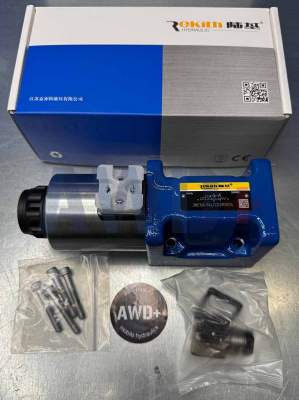

Комплектация
- Гидрораспределитель 3WE10B9-5XJ/CG24K4/M
- Электрический разъем: Без штекера (K4) (в зависимости от модификации)
- Монтажные винты для крепления на плиту
Монтаж и эксплуатация
Для установки гидрораспределителя 3WE10B9-5XJ/CG24K4/M требуется переходная (монтажная) плита Ду-ДУ10 стандарта CETOP 05 (ISO 4401). Плиты могут быть одноместными или блочными (для монтажа нескольких клапанов).
Важно:
При эксплуатации необходимо поддерживать правильный уровень масла в давательной камере соленоидов для обеспечения плавной и эффективной работы клапана. Регулярная проверка и техническое обслуживание, включая контроль и пополнение уровня масла, необходимы для оптимальной функциональности.
Гарантия
Все гидрораспределители серии 3WE10 производства Rekith поставляются новыми с гарантией производителя до 12 месяцев.
Для уточнения технической информации по клапану 3WE10B9-5XJ/CG24K4/M, проверки совместимости или получения консультации — свяжитесь с нашими специалистами.
