Редукторы серии RR710 Reggiana Riduttori

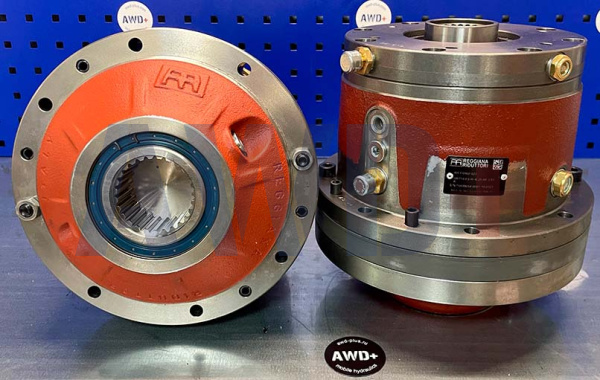

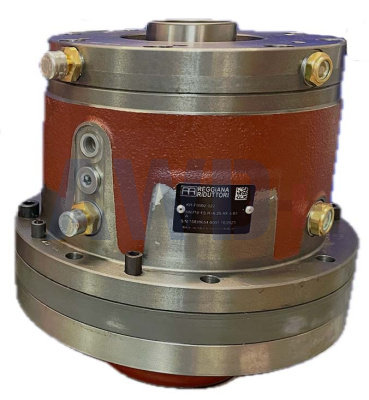

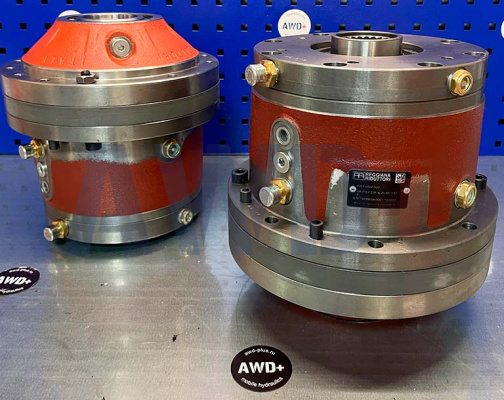

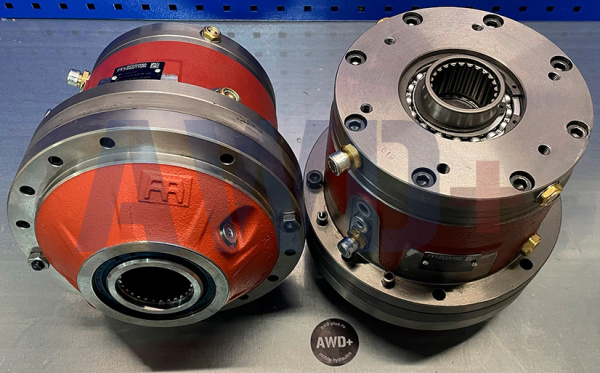

Планетарные редукторы RR710 — итальянская надёжность для тяжёлых нагрузок и непрерывной работы

Редукторы серии RR710 производства Reggiana Riduttori (Италия) — это один из наиболее нагруженных типоразмеров базовой линейки серии 2000, занимающий позицию между RR510 и RR810. Данная серия ориентирована на применения с высоким крутящим моментом, значительными радиальными и осевыми нагрузками, длительными рабочими циклами и требованиями к надёжности в условиях промышленной или мобильной эксплуатации. Более 50 лет инженерного опыта, полный производственный цикл Made in Italy и вхождение в состав группы Interpump с 2019 года обеспечивают редукторам RR710 уровень качества, признанный во всём мире.

Место RR710 в серии 2000

Серия 2000 Reggiana Riduttori охватывает типоразмеры от RR65 до RR1700 и выше, образуя полный ряд планетарных редукторов для задач любой мощности. RR710 располагается в средне-тяжёлом сегменте этой линейки и является одним из наиболее популярных типоразмеров в промышленных и мобильных приводах, где требуется существенное снижение частоты вращения при высоком крутящем моменте на выходном валу.

Серия 2000 в линейном и угловом исполнениях отличается превосходной модульностью и гибкостью. Множество комбинаций передаточных отношений и выходных конфигураций при десяти различных типоразмерах и пяти ступенях конической передачи делают эту линейку идеальной для всех случаев, где требуются компактность, длительный срок службы, простота монтажа и короткие сроки поставки.

Reggiana Riduttori входит в состав Power Transmission Division группы Interpump — одного из крупнейших мировых производителей компонентов для передачи мощности. Это обеспечивает производителю доступ к передовым технологиям и производственным ресурсам мирового уровня при сохранении традиционного итальянского качества.

Принцип действия и конструктивная схема

Редуктор RR710 выполнен по коаксиальной планетарной схеме с цилиндрическими эвольвентными зубчатыми колёсами. Принцип действия основан на передаче крутящего момента от солнечного колеса через сателлиты к водилу при неподвижном коронном колесе. Планетарная схема обеспечивает:

• одновременное распределение нагрузки между несколькими сателлитами — что в разы снижает контактные напряжения на каждой зубчатой паре и увеличивает ресурс;
• высокий крутящий момент на выходном валу при компактных габаритах корпуса по сравнению с классическими цилиндрическими редукторами аналогичной мощности;
• соосность входного и выходного вала в линейном исполнении, что упрощает проектирование привода;
• жёсткость и стабильность зацепления при ударных и реверсивных нагрузках.

КПД одной планетарной ступени в условиях средних скоростей и нагрузок составляет 0,97–0,98. При многоступенчатом исполнении суммарный КПД рассчитывается как произведение КПД каждой ступени. Для угловых исполнений (RA) КПД несколько ниже за счёт дополнительных потерь в конической паре на входе.

Технические характеристики RR710

Система кодирования модели

Система обозначений Reggiana Riduttori строится следующим образом: RR — линейное исполнение (коаксиальное); RA — угловое исполнение с конической зубчатой парой; число 710 — типоразмер серии; следующая буква — число ступеней (без буквы — одна, D — две, T — три, Q — четыре); в конце — тип выходного исполнения (M — цилиндрический вал, FS — полый шлицевой вал, H — полый вал, E — шестигранный, C — короткий, S — усиленный).

Примеры расшифровки:

• RR710 M — одноступенчатый линейный редуктор, цилиндрический выходной вал
• RR710D FS — двухступенчатый линейный редуктор, полый шлицевой выходной вал
• RA710T M — трёхступенчатый угловой редуктор с конической парой, цилиндрический вал
• RR710Q FS — четырёхступенчатый линейный редуктор, максимальное передаточное отношение в данном типоразмере

Конструкция: материалы и технология изготовления

Все зубчатые колёса редукторов серии RR710 изготовлены из высокопрочных легированных конструкционных сталей. Зубья подвергаются поверхностной термической обработке — закалке до высокой твёрдости рабочей поверхности при сохранении вязкой сердцевины. Такая технология обеспечивает:

• высокую контактную прочность, стойкость к выкрашиванию и износу при длительной эксплуатации;
• способность поглощать ударные нагрузки без разрушения зубьев;
• стабильность геометрии зацепления на протяжении всего расчётного ресурса.

Корпус редуктора выполнен из высокопрочного чугуна с шаровидным графитом (nodular cast iron), который сочетает высокую жёсткость с хорошей демпфирующей способностью — что особенно важно при работе с ударными и знакопеременными нагрузками. Точность обработки посадочных поверхностей корпуса обеспечивает правильный преднатяг подшипников и минимальный уровень шума и вибрации.

Подшипниковые узлы рассчитаны с учётом типовых комбинированных нагрузок, характерных для тяжёлых применений RR710. За счёт пропорционального распределения момента между сателлитами, подшипники тихоходного вала способны воспринимать значительные радиальные нагрузки без дополнительных внешних опор в большинстве стандартных применений.

Варианты входного исполнения

Редуктор RR710 поддерживает следующие варианты входного узла:

E — фланец под электродвигатель. Стандартный входной фланец с центрирующим посадочным буртом, адаптированный под электродвигатели типоразмерного ряда IEC. Позволяет создать компактный мотор-редуктор без промежуточных элементов.

I — фланец под гидромотор. Входной узел для прямого подключения аксиально-поршневых, радиально-поршневых или орбитальных гидромоторов. Типичное применение — мобильная и строительная техника, гидравлические приводы высокой мощности.

L / M / P — входные группы по уровню нагрузки. Три варианта входного подшипникового узла — лёгкий (L), средний (M) и тяжёлый (P) — позволяют правильно подобрать опору входного вала в зависимости от величины радиальных и осевых нагрузок со стороны двигателя или ременной/цепной передачи.

RF / RFF — входной узел с отрицательным тормозом. Для применений, требующих гарантированного удержания нагрузки при остановке — подъёмное оборудование, наклонные конвейеры, приводы с вертикальной нагрузкой. Тормоз нормально замкнутый (удерживает при отсутствии давления), открывается гидравлически.

Варианты выходного вала и опор

Редуктор RR710 выпускается в широком спектре исполнений выходного узла:

M — цилиндрический вал с шпонкой. Классическое исполнение для прямого соединения с муфтой, звёздочкой, шестернёй или шкивом.

FS — полый вал с внутренними шлицами. Насаживается непосредственно на вал исполнительного механизма — колёсный вал, барабан, звёздочку. Устраняет необходимость в дополнительной муфте и сокращает осевой размер привода.

H — полый вал без шлицев. Для насадки на гладкий вал с закреплением через разжимную втулку или поперечную шпонку.

E — шестигранный вал. Применяется в специфических применениях, где конструкция исполнительного механизма предусматривает шестигранное соединение.

S — усиленный вал. Исполнение с увеличенным диаметром и усиленными подшипниками выходного узла для применений с повышенными консольными нагрузками.

V / Z — поворотные опоры. Исполнения с встроенным поворотным подшипниковым узлом для применений в поворотных устройствах, кранах и экскаваторах.

Расчёт и подбор: ключевые параметры

Номинальный крутящий момент T2 — это момент, передаваемый в непрерывном режиме при коэффициенте нагрузки fs = 1, соответствующем расчётному ресурсу 30 000 n₂×h. Для корректного подбора редуктора RR710 необходимо применить поправочный коэффициент нагрузки fs к требуемому моменту T2a.

Типовые значения fs в зависимости от режима работы:

• fs = 1,0 — равномерная нагрузка, непрерывный режим (конвейеры, насосы, вентиляторы)
• fs = 1,25–1,5 — умеренные толчки, периодический пуск (смесители, питатели, мешалки)
• fs = 1,75–2,0 — ударные нагрузки, частые реверсы, тяжёлые пуски (дробилки, буровые, грохоты)
• fs = 2,0 и выше — экстремальные условия, тяжёлые ударные нагрузки (шахтные конвейеры, дорожные фрезы)

Ресурс подшипников выходного вала рассчитывается через коэффициент Fd, связывающий фактическую радиальную нагрузку с допустимой при заданном ресурсе n₂×h. При комбинированных нагрузках — одновременном действии радиальной и осевой сил — расчёт следует проводить по каталожным графикам Reggiana Riduttori или с привлечением технических специалистов.

Максимально допустимая частота вращения входного вала n1MAX ограничена нагревом и динамическими нагрузками в планетарном механизме. При высоких входных оборотах необходима проверка тепловой мощности редуктора.

Тепловая мощность и охлаждение

При интенсивной непрерывной работе на высоких входных скоростях необходимо выполнять проверку теплового баланса. Если тепловая мощность, рассеиваемая корпусом редуктора в окружающую среду при допустимой температуре масла, оказывается ниже потребляемой мощности, требуется дополнительное охлаждение. Для редуктора RR710, работающего в тяжёлых промышленных условиях, возможные решения включают:

• принудительное охлаждение корпуса вентилятором;
• внешний масляный охладитель с насосом принудительной циркуляции;
• водяное охлаждение корпуса (при наличии соответствующей опции).

Смазка и техническое обслуживание

Редукторы RR710 работают на картерной масляной смазке с разбрызгиванием или принудительной циркуляцией в зависимости от конфигурации. В корпусе предусмотрены маслозаливная, маслосливная пробки и пробка контроля уровня. Расположение пробок зависит от монтажного положения редуктора.

Рекомендуемые масла — индустриальные редукторные масла ISO VG 220 или ISO VG 320 (Shell Omala S2 G, Mobil Gear 600 XP, Castrol Optigear Synthetic и аналоги). При эксплуатации в условиях высоких температур или интенсивных нагрузок рекомендуется применение синтетических масел с улучшенными характеристиками вязкостно-температурной зависимости.

Регламент технического обслуживания:

• первая замена масла — через 500 часов работы (промывка от приработочной стружки);
• последующие замены — каждые 3 000–5 000 часов или ежегодно;
• проверка уровня масла — при каждом плановом ТО;
• контроль состояния уплотнений и крепёжных элементов — при каждом ТО.

Замена или изменение деталей без авторизации производителя снимает с него гражданскую ответственность и аннулирует гарантию. Для обслуживания редуктора необходимо использовать только оригинальные запасные части Reggiana Riduttori.

Области применения RR710

Редукторы RR710 ориентированы на тяжёлые применения, где требуется сочетание высокого крутящего момента, надёжности и компактности:

Строительная и дорожная техника: дорожные катки, асфальтоукладчики, буровые установки, бетономешалки, самоходные подъёмники и краны. Прямое подключение к гидромотору через фланец I делает RR710 идеальным для мобильных гидравлических приводов.

Горнодобывающая промышленность: Reggiana Riduttori обладает обширным опытом работы в горнодобывающем секторе и предлагает приводные решения для конвейеров, питателей, виброгрохотов, скребковых транспортёров и буровых установок — именно там, где надёжность в условиях абразивной среды и ударных нагрузок является критически важной.

Тяжёлое машиностроение: прессы, дробилки, мельницы, смесители промышленного масштаба, редукторы главного привода технологических линий.

Морская и офшорная техника: Reggiana Riduttori является признанным мировым лидером в области трансмиссий для морской и офшорной индустрии. RR710 с сертификацией DNV применяется в якорных лебёдках, швартовных устройствах, поворотных механизмах морских кранов и палубных машинах.

Подъёмно-транспортное оборудование: лебёдки, подъёмники, кран-балки, мостовые краны — там, где применение исполнения с тормозом RF/RFF обеспечивает безопасное удержание груза при отключении привода.

Сахарная и пищевая промышленность: Reggiana Riduttori является ведущим разработчиком редукторов для сахарной отрасли. RR710 используется в приводах диффузоров, центрифуг, смесителей и транспортёров с тяжёлыми материалами.

Переработка отходов и очистные сооружения: приводы шнековых прессов, сгустителей, барабанных грохотов и мешалок в условиях абразивной и агрессивной среды.

Сельскохозяйственное машиностроение: приводы зерноуборочных комбайнов, тяжёлых кормоприготовительных машин и самоходной сельхозтехники с высокой потребляемой мощностью.

Ветроэнергетика: приводы механизмов поворота гондолы и изменения угла атаки лопастей в ветрогенераторах средней и большой мощности.

Гарантия и сертификация

Reggiana Riduttori гарантирует свою продукцию в течение 12 месяцев с даты отгрузки. Гарантия теряет силу в случае дефекта, вызванного неправильным или ненадлежащим применением изделия. Замена или изменение деталей без авторизации производителя снимает с него гражданскую и юридическую ответственность.

Редукторы серии RR710 доступны с сертификацией DNV для применения в морской технике. По запросу возможно исполнение ATEX для работы во взрывоопасных средах — в нефтегазовой, химической, горнодобывающей отраслях и на объектах переработки зерна и древесины. Система менеджмента качества производителя сертифицирована по ISO 9001.

Преимущества серии RR710

• Высокий крутящий момент — типоразмер ориентирован на тяжёлые нагруженные приводы
• Планетарная схема — высокий КПД (до 0,97–0,98 на ступень), компактность, равномерное распределение нагрузки
• Широкий ряд исполнений — 1–4 ступени, линейное/угловое, вал/полый вал/шлицевой вал/усиленный вал
• Закалённые зубчатые колёса — максимальный ресурс при ударных и знакопеременных нагрузках
• Корпус из ВЧ-чугуна — высокая жёсткость, демпфирование ударов, устойчивость к механическим повреждениям
• Тормозное исполнение RF/RFF — безопасное удержание нагрузки в подъёмном оборудовании
• DNV и ATEX — применение в морской технике и взрывоопасных зонах
• Совместимость с ведущими брендами — прямая взаимозаменяемость с Bonfiglioli, Brevini, Rexroth и другими
• Made in Italy — полный производственный цикл, итальянский стандарт качества
• ISO 9001 — подтверждённая система управления качеством
• Группа Interpump — производственные ресурсы и инновации мирового уровня

Заказ, подбор и поставка

Для точного подбора редуктора RR710 под ваши условия укажите: требуемое передаточное отношение, входную частоту вращения (об/мин), необходимый выходной крутящий момент (Н·м), характер нагрузки (равномерная / ударная / реверсивная), тип привода (электромотор / гидромотор), схему монтажа, тип выходного вала, наличие требований к тормозу, а также специальные требования (DNV, ATEX, работа при экстремальных температурах и т. д.).

Наши специалисты выполнят проверочный расчёт по крутящему моменту, ресурсу подшипников, допустимым нагрузкам на выходной вал и тепловому балансу, после чего подготовят коммерческое предложение с точными сроками поставки.
