Редукторы Reggiana Riduttori серия 2000: планетарные редукторы RR65–RR1700

Серия 2000 — это базовая и наиболее широко применяемая линейка планетарных редукторов итальянского производителя Reggiana Riduttori. В серию входят 10 типоразмеров от RR65 до RR1700, которые охватывают крутящий момент от 650 до 26 500 Нм и передаточные числа от 3:1 до 8 000:1. Редукторы выпускаются в линейном (RR) и угловом (RA) исполнении, допускают подключение электрических и гидравлических моторов и совместимы с широким спектром выходных конфигураций.

Конструктивные особенности серии 2000

Планетарная схема передачи обеспечивает соосность входного и выходного валов, высокую плотность мощности и компактные габариты по сравнению с цилиндрическими редукторами аналогичного момента. Серия 2000 построена на модульном принципе: единая платформа позволяет конфигурировать редуктор под конкретную задачу без изменения несущей конструкции.

• Исполнения по числу ступеней: одноступенчатое (–), двухступенчатое (D), трёхступенчатое (T), четырёхступенчатое (Q)
• Типы выходных опор: мужской вал (M), женский вал (F), полый вал (H), шлицевой вал (S), шестерня поворота (I), опора с лапами (U), фланцевая опора (V/Z)
• Типы входа: лёгкий (L), средний (M), тяжёлый (P), муфта гидромотора (I), муфта электродвигателя (E)
• Дополнительные опции: отрицательный гидравлический тормоз RF/RFF, механическая передача RC, угловой привод
• КПД одной ступени: 0,97–0,98; снижается при многоступенчатом исполнении и повышенных оборотах
• Гарантия: 12 месяцев с даты отгрузки
• Соответствие: Директива по машинному оборудованию 2006/42/CE; ATEX 2014/34/EU — для взрывоопасных сред

Модели серии 2000: типоразмеры и максимальный крутящий момент

В таблице приведены все модели серии 2000 с максимальным выходным крутящим моментом T2MAX согласно официальному каталогу Reggiana Riduttori.

Данные приведены по официальному каталогу Reggiana Riduttori Series 2000. Значения T2MAX — максимальный выходной крутящий момент в деканьютон-метрах (дН·м) и ньютон-метрах (Нм). Исполнения S и B — усиленные варианты с повышенным допустимым моментом.

Сравнение моделей серии 2000 по ключевым параметрам

Выходные конфигурации и опции серии 2000

Модульная система серии 2000 позволяет выбирать оптимальную конфигурацию выходного вала и опоры под конкретную монтажную схему. Ниже приведены основные варианты.

Типы входа и варианты подключения двигателей

Область применения редукторов серии 2000

Благодаря широкому диапазону типоразмеров, передаточных чисел и выходных конфигураций, серия 2000 применяется практически во всех отраслях промышленности и мобильной техники:

• Строительная и дорожная техника: гусеничные и колёсные экскаваторы, краны, бурильные машины (модели RR510–RR1700)
• Сельскохозяйственная техника: самоходные кормораздатчики, смесители кормов, самоходные опрыскиватели (RR65–RR310)
• Горнодобывающая промышленность: конвейеры, буровые установки, дробилки (RR810–RR1700)
• Морская и офшорная техника: лебёдки, якорные механизмы, палубное оборудование (RR510–RR1700)
• Промышленное оборудование: конвейеры, насосные станции, мешалки, вентиляторы (RR65–RR510)
• Пищевая промышленность: смесители, транспортёры, дозаторы (RR65–RR210)
• Переработка отходов: шредеры, сортировочные линии, прессы (RR310–RR810)
• Энергетика: ветрогенераторы, поворотные механизмы солнечных панелей (RR510–RR1700)
• Подъёмная техника: лифты, подъёмники, кабельные лебёдки (RR210–RR710)

Система обозначения моделей серии 2000

Понимание системы обозначений помогает правильно выбрать и заказать нужную конфигурацию редуктора. Обозначение строится по следующему принципу:

RR [типоразмер] [исполнение по ступеням] [код выхода]

• RR — линейное исполнение (соосные вход и выход); RA — угловое исполнение
• Типоразмер — число, соответствующее базовому крутящему моменту: 65, 105, 110, 210, 310, 510, 710, 810, 1010, 1700
• Исполнение по ступеням: «–» — одна ступень, D — две, T — три, Q — четыре
• Код выхода: FS — мужской фланец, MH — полый вал с рычагом, VI — поворотная опора и т.д.

Пример: RR510 T FS — линейный планетарный редуктор типоразмера 510, трёхступенчатый, с мужским фланцевым выходом.

Технические требования к монтажу и обслуживанию

• Редукторы поставляются без масла — заправка производится перед первым запуском
• Количество масла зависит от типоразмера и ориентации монтажа (горизонтальный, вертикальный)
• При горизонтальном монтаже масло должно достигать середины нижней планетарной ступени
• Рекомендуется контроль уровня масла в течение первых часов работы
• Идентификационная табличка на корпусе содержит тип редуктора, передаточное число, серийный номер и код заказа
• Все редукторы соответствуют Директиве по машинному оборудованию 2006/42/CE
• Для взрывоопасных сред доступно исполнение ATEX (2014/34/EU)

Преимущества серии 2000 перед аналогами

• Высокая плотность мощности: компактные габариты при крутящем моменте до 26 500 Нм
• Модульность: один типоряд перекрывает потребности от лёгкой промышленности до тяжёлого машиностроения
• Гибкость конфигурации: 10 типоразмеров × 4 варианта числа ступеней × множество типов входа и выхода
• Соосность: планетарная схема обеспечивает соосность входного и выходного валов — удобство компоновки привода
• Долговечность: закалённые зубчатые колёса из легированной стали, подшипники с увеличенным ресурсом
• КПД до 98% на одну ступень — низкие потери на трение
• Широкий диапазон передаточных чисел: от 3:1 до 8 000:1 — возможность точного подбора скоростного режима
• DNV-сертификация по ISO 9001 — гарантия стабильного качества
• Доступность: развитая дистрибьюторская сеть и складская программа обеспечивают быструю поставку

Часто задаваемые вопросы о редукторах Reggiana Riduttori серия 2000

Чем отличаются модели с индексом S и B (например, RR210S, RR1700B)?

Индекс S (Strengthened — усиленный) и B обозначают версии с увеличенным максимальным крутящим моментом по сравнению с базовой моделью. Например, RR310 имеет T2MAX 330 дН·м, а RR310S — уже 550 дН·м. Усиление достигается за счёт применения более прочных зубчатых колёс и подшипников при сохранении монтажных размеров.

В чём разница между линейным (RR) и угловым (RA) исполнением?

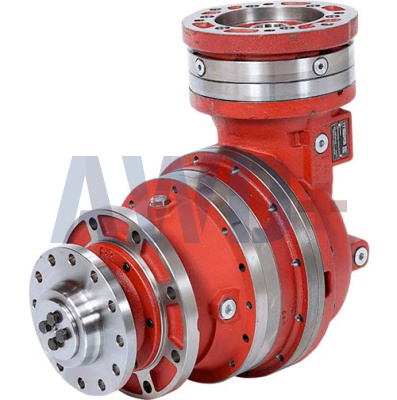

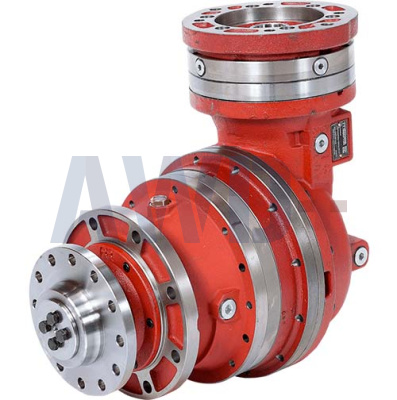

В линейном исполнении (RR) входной и выходной валы соосны. В угловом (RA) входной вал расположен под углом 90° к выходному — за счёт встроенной конической ступени. Угловое исполнение применяется там, где компоновка привода требует перпендикулярного расположения мотора относительно рабочего органа.

Можно ли установить тормоз на редуктор серии 2000?

Да. На редукторы серии 2000 устанавливается отрицательный гидравлический тормоз RF (для линейного исполнения) или RFF (для углового). Тормоз нормально замкнут: удерживает привод при отсутствии давления масла и открывается при подаче давления. Момент торможения указывается в заказе отдельной строкой.

Как расшифровать обозначение на табличке редуктора?

Табличка содержит: тип редуктора и выходной опоры (например, RR510 FS), передаточное число (например, 7:1), код заказа из сети продаж RR, тормозной момент (если есть тормоз), номер заказа и прогрессивный серийный номер для идентификации в производственной базе.

Какое масло заливать в редуктор серии 2000?

Редукторы поставляются без масла. Производитель рекомендует использовать минеральное или синтетическое трансмиссионное масло класса вязкости в соответствии с нормами ISO VG (конкретная марка и класс указываются в руководстве по эксплуатации для каждого типоразмера). Количество масла зависит от типоразмера и положения монтажа — данные приведены в каталоге.

Какой гарантийный срок на редукторы серии 2000?

Reggiana Riduttori предоставляет гарантию 12 месяцев с даты отгрузки. Гарантия аннулируется при несоответствующем применении, несанкционированных изменениях конструкции или монтаже, выполненном с нарушением требований руководства.

Совместима ли серия 2000 с редукторами других производителей?

Монтажные размеры серии 2000 разработаны с учётом промышленных стандартов. Ряд моделей совместим по габаритно-присоединительным размерам с аналогичными сериями Brevini (ED, ET, EQ) и Bonfiglioli (серия 300), что упрощает замену при ремонте техники.
