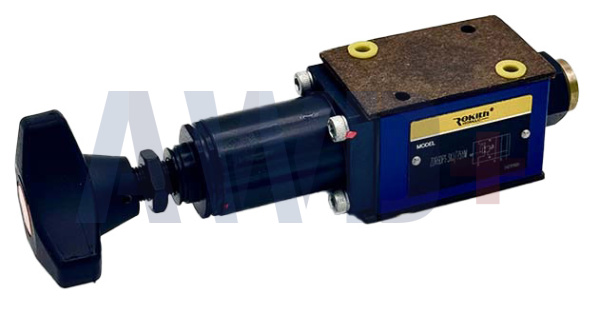

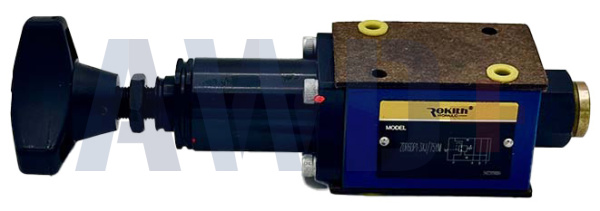

ZDR6DP1-3XJ/75YM Редукционный клапан прямого действия | Сэндвич-плита | NG6 | Канал P | До 75 бар | 50 л/мин | Поворотная ручка
Назначение и область применения
Трёхходовой редукционный клапан прямого действия в исполнении сэндвич-плиты, типоразмер NG6 (CETOP 3). Устанавливается в стек между распределительным клапаном и монтажной плитой без трубных соединений. Понижает давление системы (первичное) до стабильного заданного вторичного давления в канале P₁ — до 75 бар.
Версия DP — редукция в напорном канале P. В отличие от версии DA (редукция в линии A исполнительного механизма), версия DP ограничивает давление сразу на входе в стек — перед распределителем. Встроенная функция сброса давления вторичного контура: если внешняя сила на исполнительном механизме поднимает давление в P₁ выше уставки, клапан открывает путь P₁→T(Y) для защиты.
Типичные области применения:
• Управление пилотными клапанами и вспомогательными системами с давлением ≤75 бар
• Питание гидравлических зажимных устройств с ограниченным рабочим давлением
• Гидравлические системы смазки и охлаждения инструмента
• Балансировка давления в параллельных ветвях гидросистем
• Субконтуры металлообрабатывающих станков, стендов и прессов
• Управление аккумуляторными контурами с заданным давлением заряда
• Системы управления гидравлическим тормозом или противовесом
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
ZDR
|
Pressure reducing valve, sandwich plate
|
Редукционный клапан прямого действия, сэндвич-плита, с функцией сброса давления вторичного контура
|
|
6
|
Size 6 / NG6
|
Типоразмер 6; монтаж по ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3
|
|
D
|
Direct operated
|
Прямое действие — управляющий золотник управляется непосредственно давлением вторичного контура
|
|
P
|
Pressure reduction in channel P
|
Редукция давления в канале P₁ (напорная линия); управляющий сигнал берётся внутренне из P₁
|
|
1
|
Adjustment type 1 — rotary knob
|
Поворотная ручка — быстрая бесступенчатая регулировка без инструмента
|
|
-3XJ
|
Series 3X (Rekith)
|
Серия 30–39 (без изменения монтажных размеров); дефис + J — маркировка Rekith
|
|
/75
|
Secondary pressure up to 75 bar
|
Максимальное вторичное (выходное) давление 75 бар; пружина рассчитана на этот диапазон
|
|
Y
|
Pilot oil return external
|
Внешний пилотный слив — управляющее масло уходит в бак через отдельный порт T(Y)
|
|
M
|
Without check valve
|
Без встроенного обратного клапана (M — обязательный суффикс для версий P и B)
|
Принцип работы — версия DP, прямое действие
Клапан нормально открыт. В исходном положении жидкость свободно течёт из P₂ (вход, первичный контур) в P₁ (выход, вторичный контур). Через внутренний пилотный канал (6) давление в P₁ подаётся на торец управляющего золотника (2) против пружины (3). Вторичное давление задаётся поворотом ручки (4) — натяжением пружины (3).
При достижении уставки: давление в P₁ превышает усилие пружины (3). Золотник (2) смещается, прикрывая проходное сечение P₂→P₁ — устанавливается баланс. Заданное давление поддерживается постоянным.
Функция сброса вторичного давления (3-ходовая функция): если внешняя сила повышает давление в P₁ выше уставки (например, при торможении или фиксации нагрузки), золотник (2) смещается дальше и через управляющую кромку соединяет P₁ с T(Y) — избыточная жидкость сбрасывается в бак через внешний пилотный слив.
Минимальный перепад давления: для удержания уставки необходимо, чтобы P₂ превышал P₁ минимум на ~5 бар при максимальном расходе. Штуцер манометра G1/4 (SW6, глубина 12 мм) — встроен в корпус для прямого контроля вторичного давления.
|
⚠ Важно: минимальный перепад давления
Для нормальной работы необходимо: P₂ − P₁ ≥ Δpmin (~5 бар при 50 л/мин). Если первичное давление P₂ окажется ниже или равно уставке — клапан не сможет регулировать давление и откроется полностью. Необходимо учитывать Δpmin при выборе уставки в системах с переменным первичным давлением.
|
|
⚠ Версия DB: особое применение
В версии DB пилотный сигнал берётся от канала B, а не P₁. Если распределитель находится в позиции P→A, то давление в канале B НЕ должно превышать уставку — иначе клапан ошибочно зарегулирует давление в линии A. Данная модель (DP) лишена этого ограничения.
|
Версии конфигурации редукции
|
Версия
|
Редукция в канале
|
Пилотный сигнал от
|
|
DP
|
Канал P₁
|
P₁ (внутренний)
|
|
DA
|
Канал A②
|
A② (внутренний)
|
|
DB
|
Канал P₁
|
Канал B (внутренний)
|
Данная модель — DP: редукция в P₁, внутренний пилотный сигнал от P₁. Наиболее простая и надёжная конфигурация — пилотный сигнал всегда соответствует регулируемому давлению, нет зависимости от других каналов.
Типы регулировочных элементов
|
Код
|
Тип
|
Примечание
|
|
1
|
Поворотная ручка (rotary knob)
|
Данная модель; быстрая регулировка без инструмента; без фиксации
|
|
2
|
Гильза с шестигранником + колпачок
|
SW10 + контргайка SW24; защита от несанкционированной регулировки
|
|
3
|
Поворотная ручка с фиксатором + шкала
|
Ключ R900008158 в комплекте; воспроизводимая настройка
|
|
7
|
Поворотная ручка со шкалой
|
Точная настройка с визуальным контролем числового значения
|
Данная модель (код 1): поворотная ручка без шкалы. Преимущество — регулировка без инструмента; недостаток — отсутствие визуальной шкалы для воспроизведения настройки. Для повторяемой настройки рекомендуется контролировать вторичное давление по манометру на штуцере G1/4 клапана. Если требуется защита от случайного изменения — выбирайте тип 2 (гильза с колпачком).
Диапазоны давления серии ZDR6
|
Код
|
Диапазон
|
Применение
|
|
25
|
5…25 бар
|
Низкое давление; управление пилотными клапанами, смазочные системы
|
|
75
|
5…75 бар
|
◀ данная модель; вспомогательные контуры, зажимные устройства
|
|
150
|
5…150 бар
|
Высокое давление; станочная гидравлика
|
|
210
|
5…210 бар
|
Максимальный диапазон ZDR6
|
Серия 3X vs 4X — в чём разница?
Данная модель относится к серии 3X (Rekith: -3XJ), тогда как оригинальный Rexroth аналог имеет серию 4X. Обе серии полностью совместимы по монтажным размерам — разница только в номере серии.
|
Параметр
|
Rekith -3XJ (данная модель)
|
Rexroth -4X
|
|
Серия
|
3X (данная модель)
|
4X
|
|
Диапазон
|
30–39
|
40–49
|
|
Монтажные размеры
|
Неизменны
|
Неизменны
|
|
Совместимость
|
Взаимозаменяема
|
Взаимозаменяема
|
Сравнение типоразмеров ZDR6 и ZDR10
Серия ZDR выпускается в NG6 и NG10. Данная модель — NG6 (CETOP 3).
|
Параметр
|
ZDR6 (NG6) — данная модель
|
ZDR10 (NG10)
|
|
Типоразмер
|
NG6 (ZDR6) — данная модель
|
NG10 (ZDR10)
|
|
Монтажный стандарт
|
ISO 4401-03 / CETOP 3
|
ISO 4401-05 / CETOP 5
|
|
Макс. расход
|
50 л/мин
|
100 л/мин
|
|
Вес
|
~1,2 кг
|
~2,8 кг
|
|
Монтажные болты
|
4× M5-10.9
|
4× M6-10.9
|
|
Макс. вых. давление
|
210 бар
|
210 бар
|
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
ZDR6DP1-3XJ/75YM
|
|
Аналог (Rexroth)
|
ZDR6DP1-4X/75YM | R900409967
|
|
Тип клапана
|
Редукционный, прямого действия, сэндвич-плита (3-ходовой)
|
|
Типоразмер
|
NG6
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3 / NFPA D03
|
|
Тип монтажа
|
Сэндвич-плита (промежуточный монтаж в стеке)
|
|
Конфигурация
|
Версия DP — редукция в канале P (напорная линия)
|
|
Макс. входное давление
|
315 бар (вход P₂)
|
|
Макс. вторичное давление
|
До 75 бар (выход P₁) — 1088 psi
|
|
Диапазон регулировки
|
5…75 бар
|
|
Макс. обратное давление T(Y)
|
160 бар
|
|
Макс. расход
|
50 л/мин (13,2 US gpm)
|
|
Регулировочный элемент
|
Тип 1: поворотная ручка — без инструмента
|
|
Пилотный слив
|
Внешний (Y) — отдельный порт T(Y)
|
|
Обратный клапан
|
Без обратного клапана (M)
|
|
Мин. перепад давления
|
~5 бар (P₂ − P₁ при максимальном расходе)
|
|
Уплотнения
|
NBR (стандарт)
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD, HFC, HETG
|
|
Диапазон температур жидкости
|
−30…+80 °C (NBR)
|
|
Вязкость
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажные болты
|
4× ISO 4762-M5-10.9
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~1,2 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HETG
|
Растительные масла (рапсовое)
|
NBR ✓
|
|
HFC
|
Огнестойкие водосодержащие
|
NBR ✓
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
|
HFDU, HFDR
|
Огнестойкие безводные
|
FKM ✓ (версия /V)
|
Стандартная версия (без /V) — уплотнения NBR. Для HEES, HEPG, HFDU/HFDR необходима версия /V (FKM). При использовании HFC: макс. давление 210 бар, макс. температура 60 °C.
Варианты исполнения серии ZDR6 (Rekith)
|
Артикул (Rekith)
|
Конфигурация
|
Область применения
|
|
ZDR6DP1-3XJ/25YM
|
P, 25 бар, ручка, NBR
|
Пилоты, управляющие контуры
|
|
ZDR6DP1-3XJ/75YM
|
P, 75 бар, ручка, NBR
|
Данная модель
|
|
ZDR6DP1-3XJ/150YM
|
P, 150 бар, ручка, NBR
|
Высокое давление
|
|
ZDR6DP1-3XJ/210YM
|
P, 210 бар, ручка, NBR
|
Максимальная уставка NG6
|
|
ZDR6DP2-3XJ/75YM
|
P, 75 бар, гильза, NBR
|
Защита от вмешательства
|
|
ZDR6DP1-3XJ/75YMV
|
P, 75 бар, ручка, FKM
|
Синтетические жидкости
|
|
ZDR6DA1-3XJ/75YM
|
A, 75 бар, ручка, NBR
|
Редукция в линии A
|
Монтаж и настройка
Сэндвич-монтаж по ISO 4401-03-02-0-05 (NG6 / CETOP 3). Крепёжные болты: 4× ISO 4762-M5-10.9 (заказываются отдельно). Длина болтов определяется суммарной высотой стека.
Схема портов (версия DP):
• P₂ — вход, первичный контур (высокое давление) — сторона плиты ②
• P₁ — выход, вторичный контур (пониженное давление) — сторона компонента ①
• T(Y) — внешний пилотный слив; подключить к баку отдельной линией
• A, B — проходят через клапан без изменения (редукция только в P)
Настройка давления (поворотная ручка, тип 1):
• Вращать ручку по часовой стрелке — увеличение давления
• Вращать против часовой стрелки — уменьшение давления
• Контролировать по манометру на штуцере G1/4 (SW6, глубина 12 мм) клапана
• После настройки убедиться в стабильности показаний при рабочем расходе
Требования к монтажной поверхности:
• Шероховатость: Rzmax ≤ 4 мкм (Ra ≤ 0,01 мм на 100 мм)
• Уплотнительные кольца на портах A, B, P, T(Y) — идентичны
Ключевые преимущества
• Сэндвич-монтаж NG6 / CETOP 3 — без трубных соединений, минимальный стек
• Прямое действие — быстрый отклик, простая конструкция, долгий ресурс
• Версия DP: редукция в P — сразу на весь стек (перед распределителем)
• 3-ходовая функция — сброс избыточного давления вторичного контура
• Поворотная ручка (тип 1) — регулировка без инструмента, удобна на месте
• Внешний пилотный слив Y — уставка не зависит от противодавления T
• Встроенный штуцер манометра G1/4 — прямой контроль вторичного давления
• 4 диапазона давления (25/75/150/210 бар) при единых монтажных размерах
• Совместимость с минеральными маслами, HETG, HFC в стандартной версии
• Полная размерная совместимость с Rexroth ZDR6DP1-4X/75YM (R900409967)
