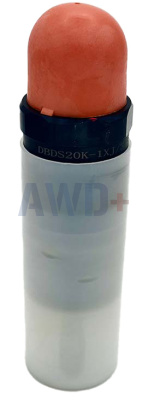

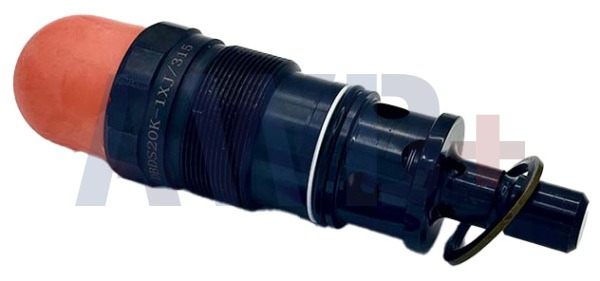

DBDS20K-1XJ/315 Предохранительный клапан прямого действия | Картридж NG20 | G1" | 315 бар | 330 л/мин
Назначение и область применения
Предохранительный клапан прямого действия в картриджном исполнении, типоразмер NG20. Предназначен для ограничения максимального давления в гидравлических системах: при превышении установленного значения клапан открывается и сбрасывает избыток жидкости из напорной линии P в сливную T, защищая систему от перегрузки.
Картриджное исполнение (DBDS = DBD + S) позволяет ввинчивать клапан непосредственно в резьбовое гнездо корпуса или монтажного блока — без дополнительных фитингов и плит, что обеспечивает компактность и минимум точек возможных утечек.
Типичные области применения:
• Защита гидросистем от превышения давления (главный предохранительный клапан)
• Ограничение давления в отдельных контурах и ветвях системы
• Промышленные прессы, зажимные и подъёмные устройства
• Металлообрабатывающие станки, литьевые машины
• Мобильная техника: краны, экскаваторы, дорожные машины
• Испытательные стенды и гидравлические прессы высокого давления
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
DBD
|
Direct operated pressure relief
|
Предохранительный клапан прямого действия
|
|
S
|
Screw-in cartridge
|
Исполнение в виде картриджного клапана (ввинчивается в корпус/блок)
|
|
20
|
Size 20 (NG20)
|
Типоразмер 20; порт P — G1" (ISO 228/1)
|
|
K
|
Cartridge type
|
Картриджное исполнение (screw-in cartridge valve)
|
|
-1XJ
|
Series 1X (Rekith)
|
Серия 10–1Z (без изменения монтажных размеров); дефис — маркировка Rekith
|
|
/315
|
Pressure rating 315 bar
|
Уставка давления до 315 бар (4568 psi); пружина рассчитана на данный диапазон
|
Принцип работы
Клапан состоит из гильзы (1), пружины (2), тарельчатого запорного элемента с демпфирующим поршнем (3) и регулировочного элемента (5). Пружина постоянно прижимает тарель к седлу — канал P закрыт (нормально закрытое положение).
Давление из системы действует на площадь тарели. Пока давление ниже уставки пружины, клапан закрыт. При превышении заданного давления тарель открывается против пружины, и жидкость перетекает из канала P в канал T (слив/бак). Демпфирующий поршень предотвращает вибрацию и обеспечивает стабильную работу без гидроудара.
Важно: противодавление в сливной линии T суммируется с давлением уставки пружины. Например, при уставке пружины 200 бар и противодавлении T = 50 бар фактическое давление срабатывания составит 250 бар.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
DBDS20K-1XJ/315
|
|
Аналог (Rexroth)
|
DBDS 20 K1X/315 | R900424271
|
|
Тип клапана
|
Предохранительный, прямого действия, седельный (poppet)
|
|
Исполнение
|
Картридж (screw-in cartridge), ввинчивается в корпус
|
|
Типоразмер
|
NG20
|
|
Порт P (вход)
|
G1" (ISO 228/1)
|
|
Порт T (слив)
|
G1" (ISO 228/1)
|
|
Уставка давления
|
До 315 бар (4568 psi)
|
|
Макс. рабочее давление (вход)
|
315 бар (4568 psi)
|
|
Макс. рабочее давление (слив)
|
315 бар (4568 psi)
|
|
Макс. расход
|
330 л/мин (87 US gpm)
|
|
Регулировка давления
|
Бесступенчатая — гильза с шестигранником и защитным колпачком (тип S)
|
|
Тип запирающего элемента
|
Тарельчатый (poppet с демпфирующим поршнем, диапазон до 400 бар)
|
|
Нормальное положение
|
Нормально закрыт (NC)
|
|
Уплотнения
|
NBR (стандарт)
|
|
Диапазон темп. жидкости
|
−30…+80 °C (NBR)
|
|
Диапазон вязкости
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~0,92 кг
|
|
⚠ Важное замечание о противодавлении
Противодавление в сливной линии T прибавляется 1:1 к давлению уставки пружины. При конструировании системы необходимо учитывать падение давления в сливном трубопроводе и обратных клапанах. Клапан должен быть установлен с учётом реального противодавления.
|
Типы регулировки давления
|
Код
|
Тип регулятора
|
Примечание
|
|
S
|
Гильза с шестигранником + защитный колпачок
|
Стандарт; защита от случайного смещения. Данная модель
|
|
H
|
Поворотная ручка (rotary knob)
|
Размеры 6–20; быстрая регулировка без инструмента
|
|
HW
|
Маховик (hand wheel)
|
Только р. 25–30; точная настройка усилием руки
|
|
A
|
Поворотная ручка с фиксатором (lockable)
|
Размеры 6–20; ключ R900008158 в комплекте
|
Данная модель (DBDS20K-1XJ/315) оснащена типом S — гильзой с внутренним шестигранником и защитным колпачком. Это стандартный тип для промышленных применений, обеспечивающий защиту от несанкционированного изменения уставки.
Размерный ряд серии DBDS G1X (резьбовое подключение)
|
NG
|
Порт P/T
|
ØD1, мм
|
L1, мм
|
Вес, кг
|
Арт. Rexroth (315 бар)
|
|
6
|
G1/4"
|
25
|
80
|
1,5
|
R900424258
|
|
8
|
G3/8"
|
28
|
100
|
3,7
|
R900424261
|
|
10
|
G1/2"
|
34
|
100
|
3,7
|
R900424263
|
|
15
|
G3/4"
|
42
|
135
|
6,4
|
R900424268
|
|
20
|
G1"
|
47
|
135
|
6,4
|
R900424271
|
|
25
|
G1¼"
|
56
|
180
|
13,9
|
R900424274
|
|
30
|
G1½"
|
65
|
180
|
13,9
|
R900424277
|
* Строка, выделенная синим — данная модель (NG20). Артикул Rexroth DBDS 20 K1X/315 = R900424271 (NBR). FKM-версия: R900424082 (DBDS 20 K1X/315V).
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR, FKM ✓
|
|
HETG
|
Растительные масла (рапсовое)
|
NBR, FKM ✓
|
|
HEPG
|
Полигликоли
|
FKM ✓
|
|
HEES
|
Синтетические эфиры
|
FKM ✓
|
|
HFC (водосодержащие)
|
Огнестойкие; макс. Δp 210 бар, 60 °C
|
NBR ✓
|
Уплотнения NBR совместимы с минеральными маслами HL/HLP и растительными маслами HETG. Для полигликолей (HEPG) и синтетических эфиров (HEES) необходимы уплотнения FKM — заказывайте версию /V.
Монтаж и настройка
Клапан ввинчивается в стандартное резьбовое гнездо NG20 (G1") корпуса или гидравлического блока. Момент затяжки выбирается согласно прочности материала корпуса и максимального рабочего давления.
Порядок настройки давления:
• Снять защитный колпачок с регулировочной гильзы
• Запустить гидросистему и нагрузить её штатным способом
• Вращением шестигранника изменять уставку: по часовой — увеличение давления, против — уменьшение
• Контролировать давление по манометру в порту P
• После достижения нужной уставки установить защитный колпачок
• При необходимости фиксации от вмешательства — опломбировать колпачок
Противодавление в линии T учитывать при расчёте уставки (суммируется с давлением пружины). Ориентация монтажа — произвольная.
Ключевые преимущества
• Картриджное исполнение — ввинчивается в корпус без монтажной плиты и дополнительных фитингов
• Прямое действие без пилотной ступени — быстрое срабатывание при скачке давления
• Тарельчатый запорный элемент с демпфирующим поршнем — стабильная работа без вибрации и гидроудара
• Бесступенчатая регулировка уставки по месту — без демонтажа клапана
• Защитный колпачок (тип S) — предотвращение несанкционированного изменения уставки
• 7 диапазонов давления (25…630 бар) при единой конструкции — широкая применимость
• Произвольная ориентация монтажа — гибкость компоновки
• Полная размерная совместимость с Rexroth DBDS 20 K1X/315 (R900424271)
