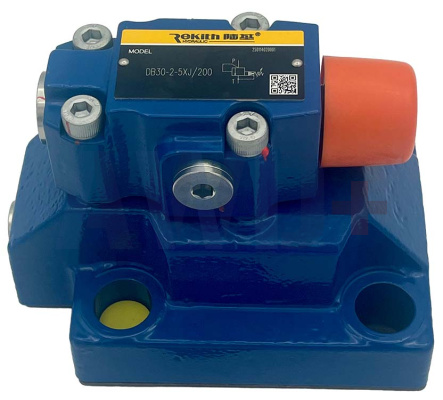

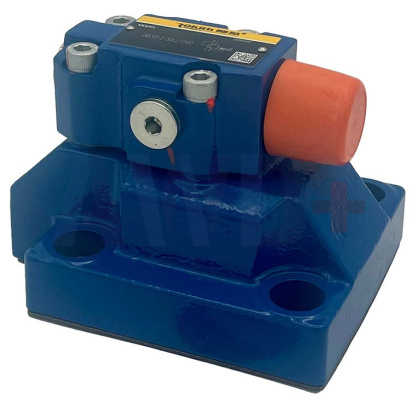

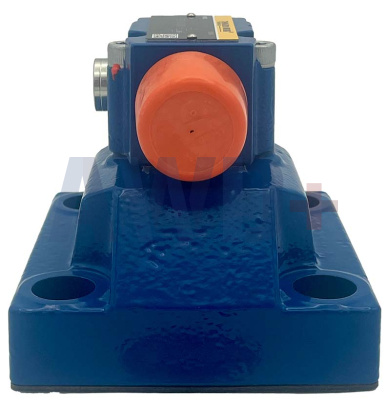

DB30-2-5XJ/200 Предохранительный клапан пилотного действия | NS32 | Уставка до 200 бар (2900 psi) | 650 л/мин
Назначение и область применения
Предохранительный клапан пилотного действия (непрямого действия) типоразмера NS32 (размер 30). В отличие от клапанов прямого действия (DBDS), клапан DB использует двухступенчатую схему: небольшой пилотный клапан управляет основным золотником большого диаметра (32 мм). Это обеспечивает высокую стабильность давления при расходах до 650 л/мин и минимальный гистерезис.
Уставка до 200 бар (2900 psi) — клапан оптимален для систем высокого и среднего давления с большими расходами. Монтажный стандарт ISO 6264-10-17 (NS32) обеспечивает взаимозаменяемость с аналогичными клапанами других производителей того же типоразмера.
Типичные области применения:
• Защита гидравлических систем с большим расходом от превышения давления
• Прессовое и штамповочное оборудование с высоким расходом
• Мобильная строительная и горнодобывающая техника
• Морские гидравлические системы и офшорное оборудование
• Испытательные стенды высокого давления
• Промышленные гидравлические приводы с высоким расходом
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
DB
|
Pilot operated pressure relief valve
|
Предохранительный клапан пилотного действия (непрямого действия): основной поток управляется пилотным клапаном
|
|
30
|
Size 30 / NS32
|
Типоразмер 30; монтажный стандарт ISO 6264-10-17 / DIN 24340 форма E / NS32
|
|
-2
|
Mounting variant 2
|
Вариант монтажа 2
|
|
-5XJ
|
Series 5X (Rekith)
|
Серия 5X; дефис + J — маркировка Rekith
|
|
/200
|
Pressure rating 200 bar
|
Уставка давления до 200 бар; пружина рассчитана на этот диапазон
|
Принцип работы — пилотное действие
Клапан состоит из основного золотника большого диаметра (32 мм) и пилотного клапана. В нормальном состоянии пружина держит основной золотник закрытым — канал P заперт.
Открытие:
При достижении уставки давление через внутренний пилотный канал открывает пилотный клапан. Жидкость сбрасывается из камеры над золотником в T. Перепад давления на золотнике открывает его — основной поток P→T.
Закрытие:
При снижении давления пилотный клапан закрывается — давление над золотником восстанавливается, золотник закрывается пружиной.
Преимущество пилотного действия: основной золотник управляется малым пилотным потоком — стабильное давление при любом расходе до 650 л/мин, минимальный гистерезис по сравнению с клапанами прямого действия.
|
⚠ Противодавление в порту T
Противодавление в сливной линии T суммируется 1:1 с уставкой. Пример: уставка 200 бар + pT 30 бар → фактическое давление открытия = 230 бар. Максимально допустимое давление в T — 630 бар.
|
Диапазоны давления серии DB
|
Код
|
Уставка
|
Примечание
|
|
50
|
До 50 бар (725 psi)
|
|
|
100
|
До 100 бар (1450 psi)
|
|
|
200
|
До 200 бар (2900 psi)
|
◀ данная модель
|
|
315
|
До 315 бар (4568 psi)
|
|
|
350
|
До 350 бар (5076 psi)
|
|
Размерный ряд серии DB по ISO 6264
|
Типоразмер
|
Монтажный стандарт
|
Макс. расход, л/мин
|
Вес, кг
|
Прим.
|
|
NS10 (10)
|
ISO 6264-06-09
|
160
|
~3,04
|
|
|
NS25 (20)
|
ISO 6264-08-13
|
400
|
~9,5
|
|
|
NS32 (30)
|
ISO 6264-10-17
|
650
|
~4,92
|
◀ данная модель
|
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
DB30-2-5XJ/200
|
|
Аналог (Rexroth)
|
DB30-2-5X/200 | R900558116
|
|
Тип клапана
|
Предохранительный, пилотного действия (непрямого)
|
|
Типоразмер
|
NS32 (размер 30)
|
|
Монтажный стандарт
|
ISO 6264-10-17 / DIN 24340 форма E
|
|
Диаметр основного золотника
|
32 мм
|
|
Макс. рабочее давление (вход)
|
630 бар
|
|
Макс. рабочее давление (слив)
|
630 бар
|
|
Уставка давления
|
До 200 бар (2900 psi)
|
|
Макс. расход
|
650 л/мин (171,7 US gpm)
|
|
Тип регулятора
|
Гильза с внутренним шестигранником + защитный колпачок
|
|
Нормальное положение
|
Нормально закрыт (NC)
|
|
Уплотнения
|
NBR (стандарт)
|
|
Диапазон темп. жидкости
|
−30…+80 °C (NBR)
|
|
Вязкость
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~4,92 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HETG, HEES
|
Биоразлагаемые
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
Для HETG, HEES, HEPG — версия /V (FKM уплотнения).
Монтаж и настройка
Монтаж по ISO 6264-10-17 (NS32). Регулировка — гильза с внутренним шестигранником и защитным колпачком.
• Снять защитный колпачок
• Шестигранным ключом вращать гильзу: по часовой — увеличение давления
• Контролировать давление по манометру в порту P
• Установить защитный колпачок после настройки
• Учитывать противодавление в T при расчёте уставки
Ключевые преимущества
• Пилотное действие — стабильное давление при расходах до 650 л/мин
• Уставка до 200 бар (2900 psi) — для систем высокого давления
• Типоразмер NS32 — максимальный расход 650 л/мин в серии DB
• Основной золотник Ø32 мм — минимальные потери при больших расходах
• Гильза с шестигранником + защитный колпачок — защита уставки
• Монтаж по ISO 6264-10-17 — полная взаимозаменяемость
• Полная совместимость с Rexroth DB30-2-5X/200 (R900558116)
