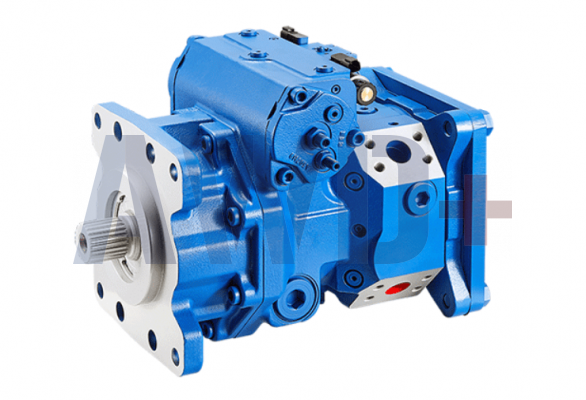

Применяется в гидравлических системах замкнутого контура высокого давления.
Рабочий объем: 60/75/100/135/175 см3
Номинальное давление: 400~450 бар
Пиковое давление: 450~500 бар
• Автомат перекоса оснащен аксиально-поршневым регулируемым насосом для гидростатической трансмиссии с замкнутым контуром.
• Когда автомат перекоса проходит нейтральное положение, направление потока гидравлического масла плавно меняется.
• Два предохранительных клапана установлены на стороне высокого давления для предотвращения перегрузки.
• Встроенный подкачивающий насос действует как подкачивающий насос и управляющий насос.
• Максимальное давление наддува ограничивается встроенным предохранительным клапаном низкого давления.
• Совершенно новые поворотные компоненты и подшипники, повышена эффективность трансмиссии и увеличена входная скорость.
• Цельная конструкция задней части корпуса уменьшает количество мест утечки.
• Оптимизированная конструкция корпуса для снижения вибрации и шума.
• Электрическое пропорциональное управление рабочим объемом для удовлетворения требований применения в различных отраслях промышленности.
• Конструкция выхода масла под углом 45° для оптимизации соединения трубопровода.
• Дополнительный промывочный клапан, устанавливаемый непосредственно на корпус насоса.
| Технические характеристики |
60 |
75 | 100 | 135 | 175 | |
| Рабочий объем см3/об | 60 | 75,6 | 100 | 135 | 175,4 | |
| Скорость вала | Номинальная скорость об/мин | 3600 | 3300 | 3000 | 2850 | 2650 |
| Максимальная скорость об/мин | 3900 | 3600 | 3300 | 3250 | 2800 | |
| Минимальная скорость об/мин | 500 | 500 | 500 | 500 | 500 | |
| Давление в системе |
Номинальное давление бар (установочное давление предохранительного клапана высокого давления относительно давления наддува) |
400 | 400 | 400 | 400 | 450 |
|
Максимальное давление бар (установочное давление предохранительного клапана высокого давления относительно давления наддува) |
450 | 450 | 450 | 450 | 500 | |
|
Минимальное давление на боковую планку низкого давления (относительно давления объекта) |
10 | 10 | 10 | 10 | 10 | |
| Нагнетательный насос Рабочий объем см3/об | 11,6 | 27 | 27 | 28,3 | 39 | |
| Давление корпуса, бар | Постоянное давление бар | 2 | 2 | 2 | 2 | 1,7 |
| Максимальное давление (при холодном пуске), бар | - | - | - | - | 5.2 | |
| Давление всасывания (абсолютное давление), бар | Номинальное давление бар | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| Максимальное давление бар | 5 | 5 | 5 | 5 | 6 | |
| Вязкость масла мм 2 /с | 10-1000，Лучший диапазон: 16~36 | |||||
| Температура масла ℃ | -20~95 | |||||
| Чистота масла | ISO 4406 уровень 20/18/15 или выше | |||||
| Вес (без вспомогательного фланца) | 38 | 58 | 62 | 80 | 115 | |
