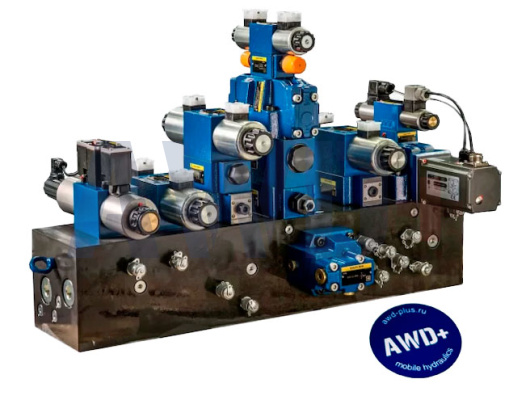

Специальный гидравлический блок управления на стальном многоместном манифолде с установленными дискретными и пропорциональными электромагнитными клапанами Rekith серии 4WE NG6. Блок спроектирован и собран под конкретную гидравлическую схему — все каналы разведены внутри тела плиты, внешние межклапанные трубопроводы полностью отсутствуют. В правой части блока интегрирован электронный блок управления соленоидами.
Подобные решения применяются там, где стандартных монтажных плит недостаточно: сложные многоосевые системы, нестандартное число секций, специфические схемы золотников или требования к расположению портов.
Технические характеристики
|
Параметр
|
Значение
|
|
Тип плиты
|
Стальной кастомный манифолд
|
|
Стандарт посадочных мест
|
CETOP 3 / NG6 / D03 (ISO 4401)
|
|
Условный проход
|
Ду 6 мм
|
|
Макс. рабочее давление
|
до 350 бар
|
|
Напряжение соленоидов
|
24V DC
|
|
Тип клапанов
|
Rekith 4WE — дискретные и пропорциональные
|
|
Разъём соленоида
|
DIN 43650
|
|
Управление
|
Встроенный электронный блок
|
|
Исполнение
|
Под заказ, по схеме заказчика
|
Что входит в комплект
- Стальной многоместный манифолд с внутренней разводкой каналов
- Электромагнитные распределители Rekith 4WE NG6 — по схеме заказчика
- Пропорциональные клапаны Rekith (при необходимости)
- Электронный блок управления соленоидами
- Соединительные элементы и уплотнения в сборе
Преимущества конструкции
Нет внешних трубопроводов. Все гидравлические каналы проходят внутри тела манифолда — блок компактен, герметичен и не имеет точек соединения между клапанами снаружи. Это снижает риск утечек и упрощает обслуживание.
Любое количество секций. В отличие от стандартных монтажных плит с ограниченным числом мест, кастомный манифолд проектируется под нужное число распределителей — от 4 до 20 и более посадочных мест на одном блоке.
Встроенное управление. Электронный блок на борту позволяет управлять соленоидами напрямую с ПЛК или пульта без дополнительной кабельной разводки к каждому клапану отдельно.
Быстрая замена клапанов. Каждый распределитель Rekith снимается независимо — четыре болта крепления, без отсоединения магистралей плиты.
Индивидуальная гидросхема. Расположение и соединение каналов P, T, A, B проектируется под конкретную задачу: последовательные, параллельные или смешанные цепи управления в одном блоке.
Область применения
- Лесозаготовительные машины с многофункциональными манипуляторами
- Буровые установки и горнодобывающая техника
- Многоосевые подъёмные и позиционирующие системы
- Испытательные стенды и гидравлические прессы
- Промышленная автоматика с управлением от ПЛК
- Морское и портовое оборудование
- Любые системы, где требуется более 4 независимых гидравлических функций в одном блоке
Чем отличается от блока на монтажной плите
|
|
Монтажная плита CETOP
|
Манифолд
|
|
Число секций
|
до 6–8
|
без ограничений
|
|
Внешние соединения
|
есть (T и P сквозные)
|
нет
|
|
Гидросхема
|
стандартная
|
любая
|
|
Расположение портов
|
фиксированное
|
по заданию
|
|
Встроенное управление
|
нет
|
возможно
|
Проектируем и изготавливаем под заказ. Пришлите гидросхему или описание задачи — рассчитаем конфигурацию манифолда, подберём схемы золотников и согласуем расположение портов.
