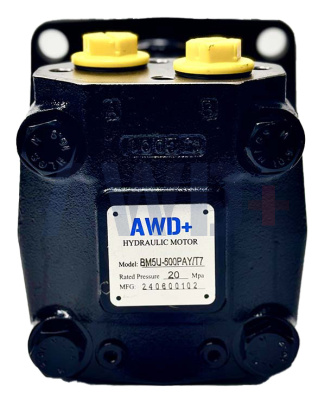

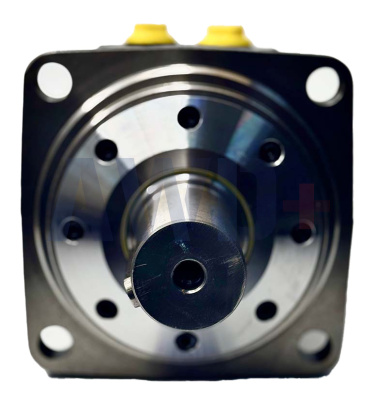

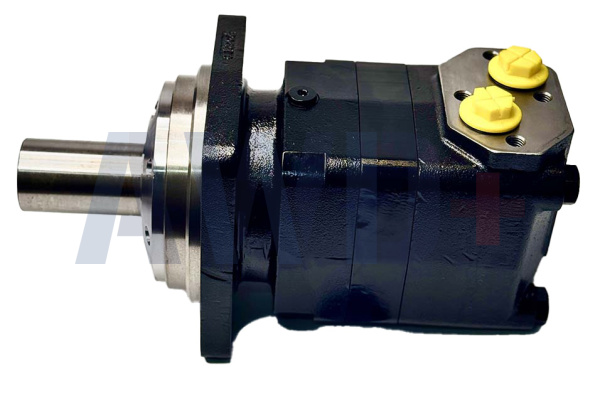

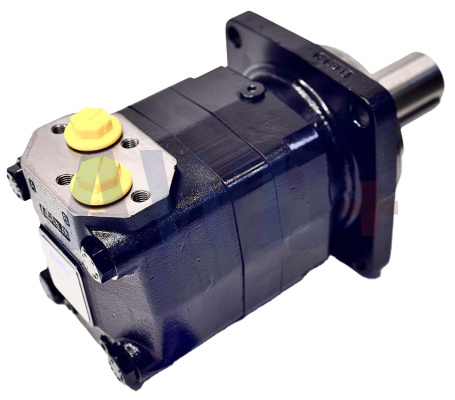

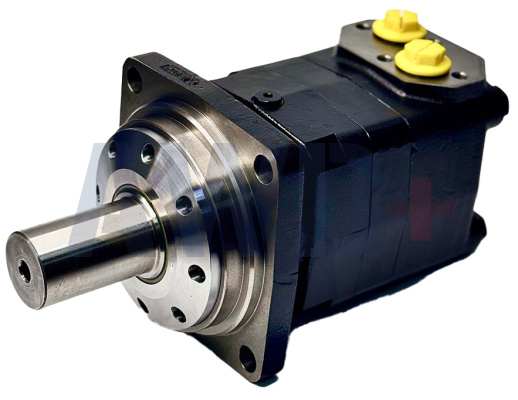

BM5U-500PAYT7 Орбитальный гидромотор Disk Valve | 496,6 мл/об | 200 бар (непр.) | 300 об/мин | 1385 Н·м | Фланец A 180×180 мм | Вал P Ø50 мм
Назначение и область применения
Высокомоментный орбитальный гидромотор серии BM5 с торцевым дисковым распределением масла (Disk Valve). Корпус из шаровидного чугуна. Серия BM5 — следующий типоразмер после BM4, обеспечивает увеличенный крутящий момент (до 1900 Н·м) и большую допустимую радиальную нагрузку на вал (до 15 кН). Рабочее давление — до 200 бар непрерывно.
BM5U — специальное исполнение с усиленным уплотнением вала и расширенными нагрузочными характеристиками. Параметры соответствуют стандартному BM5-500. Полностью совместим с аналогами Danfoss OMS 500 и M+S MS 500 по монтажным размерам.
Типичные области применения:
• Строительная и горнодобывающая техника: экскаваторы, буровые установки, тоннелепроходческие машины
• Лесная техника: форвардеры, харвестеры, трелёвочные машины — ходовой гидропривод
• Морские и офшорные лебёдки: якорные, тральные, кабелеукладочные — высокий момент при малых оборотах
• Дорожная и коммунальная техника: снегоуборочные фрезы, дорожные фрезы, уборочные машины
• Сельскохозяйственная техника: самоходные опрыскиватели, уборочные комбайны
• Промышленные подъёмники, краны и лебёдки — прямой привод с высоким моментом
• Пластмассовая промышленность: регулировка высоты пресс-форм крупных инжекционных машин
Расшифровка маркировки
|
Код
|
Значение
|
Описание
|
|
BM5
|
BM5 Orbit Hydraulic Motor With Disk Valve
|
Орбитальный гидромотор с торцевым дисковым распределением масла (Disk Valve). Увеличенный корпус по сравнению с BM4; давление до 200 бар непрерывно
|
|
U
|
Special version / U-suffix
|
Суффикс U — специальное исполнение BM5 (усиленное уплотнение вала, расширенные нагрузки). Параметры соответствуют BM5-500
|
|
500
|
Displacement 500 ml/r
|
Рабочий объём 496,6 мл/об (типоразмер 500)
|
|
P
|
Output shaft P
|
Вал Ø50 мм цилиндрический, шпонка 14×9×70 мм — из таблицы валов BM5 каталога Zihyd
|
|
A
|
Square flange A (large)
|
Большой квадратный фланец A: 4-Ø18 мм, центровочный Ø160 мм, 180×180 мм
|
|
Y
|
Port code Y
|
Порты: P(A,B) = G1" (глубина 18 мм); T (дренаж) = G1/4" (12 мм) — из таблицы портов BM5
|
|
T
|
Drain port / suffix T
|
Обозначение наличия дренажного порта / суффикс исполнения
|
|
7
|
Special features / rotation code
|
Код особенностей или направления вращения — позиция 6 или 7 ordering code BM5
|
Принцип работы — торцевое дисковое распределение (Disk Valve)
Серия BM5 использует дисковое (торцевое) распределение масла, аналогичное BM4, но увеличенного типоразмера. Дисковый золотник расположен торцово и вращается синхронно с выходным валом, последовательно открывая и закрывая каналы к рабочим камерам шестерённого узла Gerotor.
Увеличенный диаметр корпуса и рабочих каналов позволяет серии BM5 обрабатывать больший расход (150 л/мин) при том же давлении, что и BM4, обеспечивая при этом значительно более высокий крутящий момент — до 1385 Н·м непрерывно против 710 Н·м у BM4-250.
Увеличенный фланец A (180×180 мм) и вал Ø50 мм обеспечивают повышенную радиальную нагрузку до 15 кН — это особенно важно при прямой установке звёздочек, шестерён и цепных передач непосредственно на вал мотора без промежуточных подшипниковых опор.
Ключевые характеристики Disk Valve по каталогу Zihyd:
• Эффективная система торцевого распределения масла — высокий КПД во всём диапазоне давлений
• Корпус из шаровидного чугуна — высокая механическая прочность и ударостойкость
• Реверсивный — смена направления вращения переключением направления потока
|
⚠ Три режима давления / Допустимые нагрузки
Непрерывный (Cont.): постоянная работа. Кратковременный (Int.): до 10% времени в минуту (6 сек/мин). Пиковый (Peak): до 1% времени в минуту (0,6 сек/мин). Радиальная нагрузка на вал: P max = 15 кН (кривая A из каталога). Примечание: при фланце A вал выдвигается на +30 мм от монтажной поверхности по сравнению с фланцем A1.
|
Сравнение серий BM4 и BM5 — когда нужен BM5
|
Параметр
|
BM4 (меньший типоразмер)
|
BM5 (данная модель)
|
|
Макс. объём
|
535 мл/об (BM4-500)
|
969 мл/об (BM5-985)
|
|
Макс. момент непр.
|
1121 Н·м (BM4-500)
|
1900 Н·м (BM5-985)
|
|
Макс. давление непр.
|
20 МПа (200 бар)
|
20 МПа (200 бар)
|
|
Радиальная нагрузка
|
10 кН (тип A)
|
15 кН (тип A) — данная серия
|
|
Фланец (большой)
|
140×140 мм, Ø125 мм
|
180×180 мм, Ø160 мм
|
|
Вал (стандарт P)
|
Ø40 мм, шп. 12×8×50
|
Ø50 мм, шп. 14×9×70 — данная модель
|
|
Порты (стандарт Y)
|
G3/4" (15 мм)
|
G1" (18 мм)
|
|
Мощность непр.
|
25,2 кВт
|
32 кВт
|
|
Вес (500 мл)
|
~21,4 кг
|
~32,4 кг
|
BM5 выбирается, когда требуется момент выше 1100 Н·м, расход свыше 100 л/мин или радиальная нагрузка на вал более 10 кН. При аналогичном давлении 200 бар BM5 обеспечивает в 1,5–2 раза более высокий момент.
Технические данные из каталога Zihyd
|
Параметр
|
Значение
|
|
Бренд
|
Zihyd (宁波中意液压马达有限公司)
|
|
Артикул
|
BM5U-500PAYT7
|
|
Серия
|
BM5 — торцевое дисковое распределение масла, крупная серия
|
|
Аналоги
|
Danfoss OMS 500 / M+S MS 500 / Parker TF500 / Char-Lynn
|
|
Рабочий объём
|
496,6 мл/об
|
|
Макс. давление непрерывное
|
20 МПа (200 бар)
|
|
Макс. давление кратковременное
|
24 МПа (240 бар) — до 10% времени в минуту
|
|
Макс. давление пиковое
|
28 МПа (280 бар) — до 1% времени в минуту
|
|
Макс. момент непрерывный
|
1385 Н·м
|
|
Макс. момент кратковременный
|
1783 Н·м
|
|
Макс. момент пиковый
|
2060 Н·м
|
|
Макс. скорость непрерывная
|
300 об/мин
|
|
Макс. расход непрерывный
|
150 л/мин
|
|
Макс. мощность непрерывная
|
32 кВт
|
|
Допустимая радиальная нагрузка
|
P max = 15 кН (кривая A из каталога Zihyd)
|
|
Монтажный фланец
|
A — большой квадратный, 4-Ø18 мм, 180×180 мм, центровочный Ø160 мм
|
|
Выходной вал
|
P — Ø50 мм цилиндрический, шпонка 14×9×70 мм
|
|
Порты P(A,B)
|
G1" (глубина 18 мм) — код Y
|
|
Порт T (дренаж)
|
G1/4" (глубина 12 мм) — код Y
|
|
Длина L (BM5-500, фл. A)
|
231 мм; L1 = 261 мм; B = 34 мм
|
|
Примечание по фланцу A
|
При фланце A вал выступает от монтажной поверхности на 30 мм больше, чем при A1
|
|
Вес
|
32,4 кг
|
|
Корпус
|
Шаровидный чугун (ductile cast iron)
|
|
Температура масла
|
+20…+60 °C нормальная; макс. +90 °C (≤ 1 часа)
|
|
Вязкость масла
|
32–74 мм²/с рекомендуемая
|
|
Фильтрация
|
10 мкм номинальная
|
Семейство серии BM5 — исполнения
|
Серия
|
Описание
|
Особенность
|
|
BM5
|
BM5 базовая
|
Стандартное исполнение (с суффиксом U — данная модель)
|
|
BM5W
|
С колёсным редуктором W
|
Встроенный планетарный редуктор; квадратный фланец 198×198 мм
|
|
BM5S
|
С тормозом S
|
Встроенный стояночный тормоз; диск Ø207 мм, 4×M12 крепление
|
|
BM5U
|
Специальное исполнение U
|
Данная модель: усиленное уплотнение вала, расширенные нагрузки
|
Серия BM5W оснащена встроенным планетарным редуктором и монтируется на квадратный фланец 198×198 мм — подходит для колёсного привода крупной техники. Серия BM5S имеет встроенный стояночный тормоз с диском Ø207 мм (4×M12).
Размерный ряд серии BM5 (из каталога Zihyd)
* Строка BM5-500 выделена синим — данная модель.
|
Тип
|
Объём, мл/об
|
P непр., МПа
|
P крат., МПа
|
P пик., МПа
|
М (непр/крат/пик), Н·м
|
n непр., об/мин
|
Q, л/мин
|
Мощн., кВт
|
Вес, кг
|
|
BM5-315
|
314,9
|
20
|
24
|
28
|
873 / 1119 / 1293
|
475
|
150
|
32
|
30,7
|
|
BM5-400
|
399,7
|
20
|
24
|
28
|
1108/ 1440/ 1650
|
375
|
150
|
32
|
31,5
|
|
BM5-500
|
496,6
|
20
|
24
|
28
|
1385/ 1783/ 2060
|
300
|
150
|
32
|
32,4
|
|
BM5-630
|
617,8
|
20
|
24
|
28
|
1570/ 1951/ 2249
|
240
|
150
|
32
|
33,6
|
|
BM5-800
|
787,4
|
18
|
21
|
24
|
1773/ 2122/ 2481
|
190
|
150
|
32
|
35,2
|
|
BM5-985
|
969,1
|
14
|
16
|
18
|
1900/ 2133/ 2399
|
150
|
150
|
24
|
37,2
|
Монтажные фланцы серии BM5 (из каталога Zihyd)
|
Код
|
Тип фланца
|
Описание
|
|
A
|
Большой квадратный A
|
Данная модель: 4-Ø18 мм, центровочный Ø160 мм, 180×180 мм; +30 мм к длине вала
|
|
A1
|
Малый квадратный A1
|
4-Ø14 мм, центровочный Ø125 мм, 140×140 мм; основной фланец для P, H, K валов
|
|
A7
|
Малый квадратный A7
|
4-Ø15,4 мм, центровочный Ø127 мм, 140×140 мм; альтернатива A1
|
Важное примечание из каталога: при использовании фланца A вал мотора выступает от монтажной поверхности на +30 мм по сравнению с фланцем A1. Это необходимо учитывать при проектировании монтажного пространства и выборе длины карданного вала или муфты.
Выходные валы серии BM5 (из каталога Zihyd)
|
Код
|
Параметры вала
|
Примечание
|
|
P
|
Ø50 мм, шпонка 14×9×70 мм
|
Данная модель; стандартный крупный вал; только A1, A7 фланец
|
|
P1
|
Ø40 мм, шпонка 12×8×45 мм
|
Средний вал; только A1, A7 фланец
|
|
P12
|
Ø57,15 мм, шпонка 12,7×12,7×57 мм
|
Дюймовый стандарт
|
|
P99
|
Ø50 мм, шпонка 14×9×70 мм
|
Аналог P, вариант 99
|
|
H4
|
Ø40 мм шлицевой, 8–40×35×7
|
Только A1, A7 фланец
|
|
H5
|
Ø40 мм шлицевой, 6–40×35×10
|
Только A1, A7 фланец
|
|
K2
|
Ø44 мм эвол. шлиц, m=2.5, z=16, a=30°
|
Только A1, A7 фланец
|
|
K3
|
Ø45 мм эвол. шлиц, m=2.5, z=17, a=30°
|
Только A1, A7 фланец
|
Портовые коды серии BM5 (из каталога Zihyd)
|
Код
|
P(A,B)
|
T (дренаж)
|
Примечание
|
|
Y
|
G1" (18 мм)
|
G1/4" (12 мм)
|
Данная модель — стандарт BSP G1"
|
|
Y1
|
G3/4" (18 мм)
|
G1/4" (12 мм)
|
Уменьшенный порт G3/4"
|
|
Y2
|
M33×2 (18 мм)
|
M14×1,5 (12 мм)
|
Метрический стандарт
|
|
Y3
|
M27×2 (18 мм)
|
M14×1,5 (12 мм)
|
Метрический меньший
|
|
Y8
|
1-5/16-12UN (18 мм)
|
9/16-18UNF (12 мм)
|
Дюймовый UN/UNF
|
Данная модель — код Y: P(A,B) = G1" (18 мм), T = G1/4" (12 мм). Крупные порты G1" соответствуют высокому расходу 150 л/мин.
Аналоги и взаимозаменяемость
|
Бренд
|
Аналог
|
Примечание
|
|
Danfoss / Sauer
|
OMS 500
|
Оригинальная серия Disk Valve — Zihyd BM5 является аналогом
|
|
M+S Hydraulic
|
MS 500
|
Полный аналог по монтажным размерам и характеристикам
|
|
Parker
|
TF500 / VIS500
|
Совместим по монтажным размерам
|
|
Eaton / Char-Lynn
|
104-series
|
Близкий аналог
|
|
White Drive
|
WS 500
|
Функциональный аналог
|
Монтаж и эксплуатация
Мотор допускает произвольную ориентацию монтажа. Перед первым пуском заполнить корпус чистой рабочей жидкостью.
Условия эксплуатации (согласно каталогу Zihyd):
• Нормальная температура масла: +20…+60 °C; максимум: +90 °C (не более 1 часа)
• Рекомендуемая вязкость: 32–74 мм²/с
• Фильтрация: 10 мкм номинальная; магнит в фильтре или на дне бака
• При давлении в корпусе > 20 бар — подключить внешнюю дренажную линию T
• Первый час работы: не более 30% номинального давления (приработка)
• Оптимальный режим: 1/3–2/3 от номинальных параметров
• Допустимая радиальная нагрузка: P max = 15 кН при L → 0 (кривая A, каталог BM5)
• Осевая нагрузка: P max = 15 кН в любом направлении — по каталогу Zihyd
Направление вращения:
• Стандарт: при подаче в порт A — вал вращается по часовой стрелке (смотреть с торца вала)
• При подаче в порт B — вал вращается против часовой стрелки
• Полный реверс без каких-либо конструктивных изменений
Ключевые преимущества
• Дисковое распределение (Disk Valve) — 200 бар непрерывно; выше, чем у шпиндельных серий
• Момент 1385 Н·м непрерывно — среди наиболее высоких в типоразмере 500 мл/об
• Повышенная радиальная нагрузка 15 кН — прямая установка звёздочек и шестерён на вал
• Крупный фланец A 180×180 мм — жёсткий монтаж на тяжёлой технике
• Вал P Ø50 мм с шпонкой 14×9 мм — надёжная передача высоких моментов
• Порты G1" — соответствие высокому расходу 150 л/мин
• Реверсивный — смена направления вращения без аппаратных изменений
• Широкий размерный ряд BM5 315–985 мл/об при единой конструкции
• Семейство BM5/BM5W/BM5S — расширение функций (редуктор, тормоз) без смены привода
• Производство ISO9001, ISO14001, OHSAS18001 с 100% выходным контролем
• Полная взаимозаменяемость с Danfoss OMS 500 / M+S MS 500 по монтажным размерам
