Готовый гидравлический блок управления на базе монтажной плиты Eurofluid стандарта CETOP 3 (NG6 / D03) с установленными итальянскими электромагнитными распределителями Duplomatic серии DS3 и модульными клапанами CHM3 и QTM3. Блок полностью собран, проверен и готов к подключению. Производство Duplomatic — Италия.

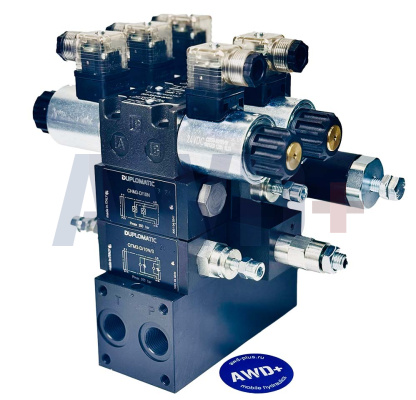

На фото видна характерная особенность данной комплектации: помимо основных распределителей DS3, в блок интегрированы гидравлические гидрозамки CHM3 (пилотируемые обратные клапаны) и дроссели QTM3 — всё в одном блоке без внешних соединений между компонентами.
Технические характеристики
|
Параметр
|
Значение
|
|
Стандарт монтажной плиты
|
CETOP 3 / NG6 / D03 (ISO 4401)
|
|
Условный проход
|
Ду 6 мм
|
|
Макс. рабочее давление (P-A-B)
|
350 бар
|
|
Макс. рабочее давление (T)
|
210 бар
|
|
Макс. расход
|
100 л/мин (DC)
|
|
Напряжение соленоидов
|
24V DC
|
|
Диапазон температур
|
–20°C … +60°C
|
|
Разъём соленоида
|
DIN 43650
|
|
Страна производства клапанов
|
|
