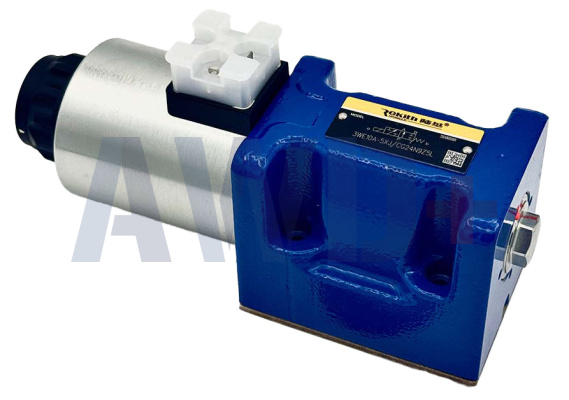

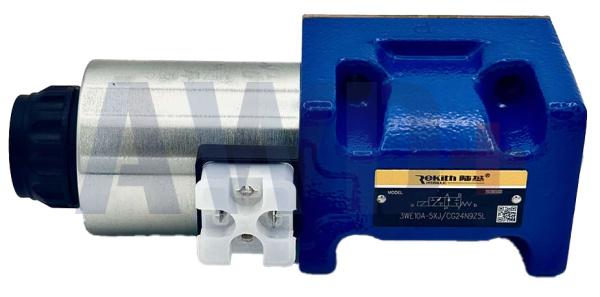

3WE10A-5XJ/CG24N9Z5L Золотниковый гидрораспределитель 3/2 | Символ A | NG10 | 315 бар | 120 л/мин | 24 В DC | Мокрый соленоид
Назначение и область применения
Золотниковый гидрораспределитель с прямым электромагнитным управлением, 3/2-ходовой (3 порта, 2 положения), символ золотника A, типоразмер NG10. Предназначен для управления направлением, пуском и остановкой потока рабочей жидкости в гидравлических системах. В отличие от 4/2 и 4/3 распределителей (серия 4WE10), клапан 3WE10 имеет только три рабочих порта: P (давление), A (выход к исполнительному механизму) и T (слив), что делает его идеальным для управления одностороннего действия.
Символ A: в исходном положении (соленоид обесточен) все три порта P, A и T заперты золотником — нормально закрытый клапан. При включении соленоида порт P соединяется с портом A, T остаётся закрытым. Возврат в исходное положение осуществляется пружиной при отключении питания.
Типичные области применения:
• Управление гидравлическими цилиндрами одностороннего действия
• Пилотное управление крупными пилотируемыми клапанами и распределителями
• Управление гидравлическими зажимными и фиксирующими устройствами
• Блокировка и разблокировка гидравлических контуров
• Металлообрабатывающие станки, прессы, литьевые машины
• Системы аварийного останова (при обесточивании — порты закрыты, нагрузка удерживается)
• Мобильная гидравлика — управление вспомогательными функциями
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
3
|
3-port / 3-way
|
3 рабочих порта (P, A, T)
|
|
WE
|
Directional spool valve, solenoid
|
Золотниковый распределитель с электромагнитным управлением, прямое действие
|
|
10
|
Size 10 / NG10
|
Типоразмер 10; монтажный стандарт ISO 4401-05-04-0-05 / NFPA D05
|
|
A
|
Spool symbol A
|
Символ золотника A: в исходном положении все порты P, A, T — закрыты; при включении: P→A, T закрыт
|
|
-5XJ
|
Series 5X (Rekith)
|
Серия 5X; дефис + J — маркировка Rekith (аналог Rexroth серии 5X без дефиса)
|
|
/C
|
Wet-pin DC solenoid (air-gap)
|
Мокрый соленоид с воздушным зазором (wet-pin / air-gap DC) — якорь погружён в масло
|
|
G24
|
24 V DC
|
Напряжение питания постоянного тока 24 В
|
|
N9
|
Concealed manual override
|
Утопленный ручной дублёр — переключение без электропитания
|
|
Z5L
|
K4 connector + LED + varistor
|
Разъём DIN EN 175301-803 (K4) + светодиодный индикатор + варистор (защита от выбросов напряжения)
|
Принцип работы — символ A
Золотник клапана находится в двух стабильных положениях, переключаемых электромагнитом и пружиной возврата.
Исходное положение (соленоид обесточен):
Пружина удерживает золотник в нейтральном положении. Все три порта P, A и T заперты — давление в системе сохраняется, нагрузка фиксируется. Это безопасный режим: потеря питания не приводит к неконтролируемому движению исполнительного механизма.
Включённое положение (соленоид под напряжением):
Электромагнит притягивает якорь, перемещая золотник против пружины. Порт P соединяется с портом A — рабочая жидкость подаётся к исполнительному механизму. Порт T остаётся закрытым.
Возврат (отключение соленоида):
Пружина возвращает золотник в исходное положение. Все порты вновь закрыты. Исполнительный механизм фиксируется в достигнутом положении.
|
⚠ Отличие 3WE10A от 4WE10 и область применения символа A
3WE10 (3 порта) управляет только одной рабочей линией A. Для управления двумя рабочими линиями (A и B) необходим 4WE10 (4 порта). Символ A — все порты закрыты в нейтрали — обеспечивает удержание нагрузки при обесточивании, что отличает его от символа B (нормально открытый P→A).
|
Символы золотника серии WE10 (3/2-ходовые)
Данная модель — символ A (первая строка, выделена синим).
|
Символ
|
Исходное (обесточен)
|
Включённое
|
Применение
|
|
A
|
P, A, T — закрыты
|
P→A, T закрыт
|
Данная модель; нормально закрытый; 1 соленоид
|
|
B
|
P→A, B→T
|
P, A, T — закрыты
|
Нормально открытый P→A; 1 соленоид; возврат пружиной
|
|
C
|
P→A, B→T
|
P, A, B, T — закрыты
|
Нормально открытый; при включении — все закрыты
|
|
D
|
P, A, B, T — закрыты
|
P→A→B→T (тандем)
|
Тандемное соединение; 1 соленоид
|
|
E
|
P→A, B→T
|
P→B, A→T
|
4-ходовой принцип в 3/2 корпусе; реверс
|
|
G
|
P→A и P→B, T закрыт
|
P, A, B, T — закрыты
|
Нормально открытый тандем; 1 соленоид
|
|
H
|
P→A, P→B, A→T, B→T
|
P, A, B, T — закрыты
|
Нормально открытый тандем с разгрузкой
|
|
J
|
P→A, B→T (плавающий)
|
P, A, B, T — закрыты
|
Плавающий центр в нейтрали при пружине
|
|
Y
|
P, A, B — откр. к T
|
P→A, B→T
|
Разгрузочный центр нейтрали
|
Семейство серии WE10 — 3-, 4- и 5-ходовые
|
Серия
|
Конфигурация портов
|
Соленоидов
|
|
3WE10
|
3/2 (3 порта, 2 положения)
|
1 соленоид
|
|
4WE10
|
4/2 или 4/3
|
1 или 2 соленоида
|
|
5WE10
|
5/2 или 5/3
|
1 или 2 соленоида
|
Клапаны 3WE10, 4WE10 и 5WE10 имеют одинаковые монтажные размеры (ISO 4401-05, NG10) и взаимозаменяемы по монтажному интерфейсу. Выбор серии определяется числом управляемых рабочих линий: 3WE10 — одна линия A, 4WE10 — две линии A и B.
Соленоид и разъём Z5L
Мокрый соленоид с воздушным зазором (wet-pin / air-gap DC): якорь соленоида погружён в рабочую жидкость, трение скольжения исключено, максимальный ресурс без технического обслуживания.
Катушка соленоида съёмная, поворачивается на 90° для удобной ориентации разъёма при монтаже. Замена катушки без вскрытия гидравлической полости и без слива масла из системы.
Разъём Z5L включает:
• DIN EN 175301-803 форма A (K4), 2 + PE — промышленный стандарт
• Встроенный LED-индикатор — визуальная сигнализация наличия напряжения на катушке
• Варистор — защита ПЛК и управляющей электроники от индуктивных выбросов при отключении
Утопленный ручной дублёр (N9): переключение клапана без подачи напряжения — для наладки, диагностики и аварийного управления.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
3WE10A-5XJ/CG24N9Z5L
|
|
Аналог (Rexroth)
|
3WE10A5X/CG24N9K4 | R900592014
|
|
Тип клапана
|
Золотниковый распределитель (directional spool valve), прямое управление
|
|
Схема
|
3/2 (3 порта, 2 положения), символ A
|
|
Число соленоидов
|
1 (одинарный соленоид, одностороннее управление)
|
|
Исходное положение
|
Все порты P, A, T закрыты (нормально закрытый)
|
|
Включённое положение
|
P соединён с A; T закрыт
|
|
Возврат в исходное
|
Пружина (spring return)
|
|
Типоразмер
|
NG10
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05 / DIN 24340 форма A / NFPA D05
|
|
Тип монтажа
|
Плитный (subplate mounting)
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Макс. расход
|
120 л/мин (31,7 US gpm)
|
|
Напряжение питания
|
24 В DC
|
|
Тип соленоида
|
Мокрый, с воздушным зазором (wet-pin / air-gap DC)
|
|
Разъём
|
DIN EN 175301-803 (K4)
|
|
Разъём Z5L
|
LED-индикатор + варистор (защита от выбросов напряжения)
|
|
Ручное управление
|
Утопленный дублёр N9
|
|
Уплотнения
|
NBR (стандарт)
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD
|
|
Диапазон температур жидкости
|
−20…+80 °C
|
|
Вязкость
|
2,8…500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~4,84 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HETG
|
Растительные масла
|
FKM ✓ (версия /V)
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
Для HETG, HEES, HEPG — версия /V (FKM уплотнения). Вязкость: оптимально 25–50 мм²/с, допускается 2,8…500 мм²/с.
Монтаж
Плитный монтаж по стандарту ISO 4401-05 (NG10/D05). Полная взаимозаменяемость по присоединительным размерам с оборудованием других производителей типоразмера NG10.
Важные замечания при монтаже:
• Порты P, A, T строго определены — перестановка недопустима
• Порт T должен быть всегда подключён к сливной линии
• Убедиться в чистоте монтажной поверхности; уплотнительные кольца — идентичны
• Катушка поворачивается на 90° для удобной ориентации разъёма
• При параллельном включении нескольких клапанов — учитывать суммарный расход
Ключевые преимущества
• 3/2-ходовая схема — компактное решение для управления одной рабочей линией
• Символ A: все порты закрыты при обесточивании — безопасное удержание нагрузки
• Пружинный возврат — надёжное возвращение в исходное положение без дополнительного управления
• Мокрый соленоид (wet-pin) — максимальный ресурс без обслуживания
• Съёмная поворотная катушка — замена без слива масла
• Разъём Z5L: LED + варистор — удобная диагностика и защита электроники
• Утопленный ручной дублёр N9 — наладка и аварийное управление
• Стандарт ISO 4401-05 (NG10) — взаимозаменяемость с 4WE10, 5WE10
• Давление 315 бар при типоразмере NG10 — высокая нагрузочная способность
• Полная размерная совместимость с Rexroth 3WE10A5X/CG24N9K4 (R900592014)
