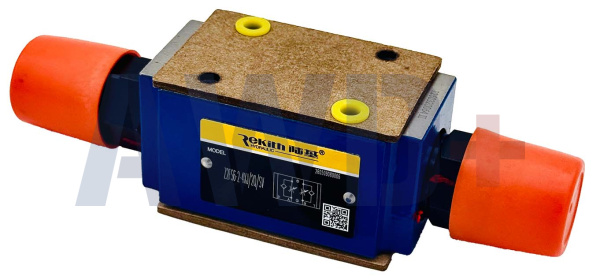

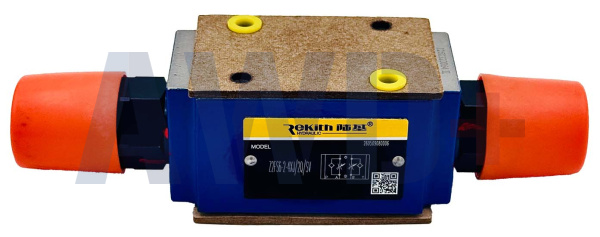

Z2FS6-2-4XJ/2Q/SV Двойной дроссель-обратный клапан | Сэндвич NG6 | Два шпинделя /2Q | Meter-in /S | 315 бар | 80 л/мин | FKM | Раздельная регулировка A и B
Назначение и область применения
Двойной дроссель-обратный клапан в исполнении сэндвич-плиты, типоразмер NG6. Исполнение /2Q: два независимых регулировочных шпинделя — отдельная настройка расхода для каналов A и B. Это ключевое отличие от версии /1Q (один общий шпиндель): /2Q позволяет установить разные скорости движения и возврата исполнительного механизма.
Версия /S (meter-in): дросселирование на подаче. Уплотнения FKM (Viton). Устанавливается в стек между распределительным клапаном и монтажной плитой по стандарту ISO 4401-03.
Типичные области применения:
• Регулировка разной скорости хода и возврата гидроцилиндра
• Быстрый холостой возврат + медленная рабочая подача
• Независимое управление скоростью двух рабочих линий A и B
• Металлообрабатывающие станки: разные скорости рабочего хода и отвода
• Мобильная гидравлика с несимметричными скоростями
• Системы с биоразлагаемыми или синтетическими жидкостями — за счёт FKM
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
Z2FS
|
Twin throttle check valve, sandwich
|
Двойной дроссель-обратный клапан, сэндвич-плита; ограничение расхода в обоих каналах A и B
|
|
6
|
Size 6 / NG6
|
Типоразмер 6; монтажный стандарт ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3
|
|
2
|
Adjustment type 2
|
Стопорный винт с контргайкой (setscrew with lock nut) — бесступенчатая регулировка, фиксация контргайкой
|
|
-4XJ
|
Series 4X (Rekith)
|
Серия 4X; дефис + J — маркировка Rekith
|
|
/2Q
|
Two independent adjustment spindles
|
Два независимых регулировочных шпинделя — раздельная настройка каналов A и B
|
|
/S
|
Supply throttling (meter-in)
|
Дросселирование на ПОДАЧЕ (meter-in): ограничение расхода к исполнительному механизму
|
|
V
|
FKM seals (Viton)
|
Уплотнения FKM — совместимость с синтетическими и биоразлагаемыми жидкостями
|
Принцип работы — /2Q: два независимых шпинделя
Клапан содержит два симметрично расположенных дросселя с обратными клапанами для каналов A и B. В отличие от /1Q, каждый канал имеет собственный регулировочный шпиндель — они механически независимы.
Подающий поток (A₁→A₂ или B₁→B₂) — дросселирование /S:
Поток от распределителя проходит через дросселирующую щель шпинделя A (или B). Каждый шпиндель настраивается независимо — расход в A и расход в B могут быть разными. Осевое перемещение каждого шпинделя изменяет проходное сечение своего канала.
Обратный поток (A₂→A₁ или B₂→B₁) — свободный:
Жидкость от исполнительного механизма открывает встроенный обратный клапан и свободно проходит без дросселирования — потери минимальны (~0,5 бар).
|
⚠ /2Q — независимая настройка A и B
Два шпинделя /2Q позволяют установить скорость в канале A ≠ скорости в канале B. Например: шпиндель A открыт на 30% (медленный рабочий ход), шпиндель B открыт на 80% (быстрый возврат). В версии /1Q оба канала всегда настраиваются одинаково одним шпинделем.
|
/1Q vs /2Q — один или два шпинделя
|
Параметр
|
/1Q — один шпиндель
|
/2Q — данная модель
|
|
Число шпинделей
|
1 общий (/1Q)
|
2 независимых (/2Q) — данная модель
|
|
Регулировка каналов
|
A и B синхронно
|
A и B раздельно и независимо
|
|
Применение
|
Одинаковая скорость A↔B
|
Разные скорости хода и возврата
|
|
Пример применения
|
Цилиндр с одинаковой скоростью
|
Быстрый возврат + медленная рабочая подача
|
/2Q выбирается когда необходимы разные скорости для прямого и обратного хода исполнительного механизма. /1Q — когда обе линии A и B должны иметь одинаковый расход.
/S (meter-in) vs /S2 (meter-out)
|
Параметр
|
/S — meter-in (данная модель)
|
/S2 — meter-out
|
|
Режим
|
Meter-in — данная модель /S
|
Meter-out — /S2
|
|
Дросселирование
|
На ПОДАЧЕ к исполнит. механизму
|
На СЛИВЕ от исполнит. механизма
|
|
Преимущество
|
Стабильность при постоянной нагрузке
|
Противодавление — защита от вытягивания
|
|
Применение
|
Стандартный контроль скорости
|
Нависающие нагрузки, вертикальные цилиндры
|
Уплотнения FKM (/V)
|
Жидкость
|
Описание
|
FKM (/V)
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
FKM ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные масла
|
FKM ✓
|
|
HETG
|
Растительные масла
|
FKM ✓
|
|
HEES
|
Синтетические эфиры
|
FKM ✓
|
|
HEPG
|
Полигликоли
|
FKM ✓
|
|
HFDU/HFDR
|
Огнестойкие безводные
|
FKM ✓
|
|
HFC
|
Огнестойкие водосодержащие
|
FKM ✓
|
Стандартная версия (без V, NBR): совместима с HL, HLP, HLPD, HVLP, HVLPD, HFC.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
Z2FS6-2-4XJ/2Q/SV
|
|
Аналог (Rexroth)
|
Z2FS6-2-4X/2QV | R900481624
|
|
Тип клапана
|
Двойной дроссель-обратный клапан, сэндвич-плита
|
|
Типоразмер
|
NG6
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3
|
|
Схема дросселирования
|
Meter-in / Supply throttling — /S
|
|
Число шпинделей
|
2 независимых (/2Q) — раздельная настройка каналов A и B
|
|
Дросселируемые линии
|
A и B независимо
|
|
Тип регулятора
|
Стопорный винт с контргайкой (setscrew + lock nut), тип 2
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Макс. расход
|
80 л/мин (21,1 US gpm)
|
|
Уплотнения
|
FKM (Viton) — суффикс V
|
|
Темп. жидкости (FKM)
|
−20…+80 °C
|
|
Диапазон вязкости
|
2,8…500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажные болты
|
4× ISO 4762-M5-10.9
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~1,04 кг
|
Размерный ряд серии Z2FS
|
Серия
|
NG / Стандарт
|
Расход / Вес
|
|
Z2FS6
|
NG6, ISO 4401-03
|
80 л/мин, ~1,04 кг ◀ данная
|
|
Z2FS10
|
NG10, ISO 4401-05
|
160 л/мин, ~2,66 кг
|
|
Z2FS16
|
NG16, ISO 4401-07
|
350 л/мин, ~4,4 кг
|
|
Z2FS22
|
NG22, ISO 4401-08
|
500 л/мин, ~8,3 кг
|
Варианты исполнения Z2FS6 (Rekith)
|
Артикул (Rekith)
|
Конфигурация
|
Примечание
|
|
Z2FS6-2-4XJ/1Q/SV
|
1 шпиндель, meter-in, FKM
|
Синхронная регулировка A+B
|
|
Z2FS6-2-4XJ/2Q/SV
|
2 шпинделя, meter-in, FKM
|
Данная модель — раздельная регулировка
|
|
Z2FS6-2-4XJ/1Q
|
1 шпиндель, meter-in, NBR
|
NBR версия
|
|
Z2FS6-2-4XJ/2Q
|
2 шпинделя, meter-in, NBR
|
2 шпинделя, NBR
|
|
Z2FS6-2-4XJ/2Q/S2V
|
2 шпинделя, meter-out, FKM
|
Дросселирование на сливе, FKM
|
Монтаж и настройка
Сэндвич-монтаж ISO 4401-03 (NG6/CETOP 3). Крепёжные болты: 4× ISO 4762-M5-10.9.
Настройка двух шпинделей /2Q:
• Ослабить контргайку шпинделя A
• Вращать шпиндель A: по часовой — уменьшение расхода A; против — увеличение
• Проверить скорость исполнительного механизма в направлении A при рабочем давлении
• Зафиксировать контргайку шпинделя A
• Повторить для шпинделя B — независимая настройка канала B
• Настройку выполнять на прогретом масле при рабочей температуре
Ключевые преимущества
• Два независимых шпинделя /2Q — раздельная настройка скорости A и B
• Сэндвич-монтаж NG6 — без трубных соединений
• Meter-in /S — стабильная скорость при постоянной нагрузке
• FKM уплотнения — совместимость с HETG, HEES, HEPG, HFDU, HFC
• Свободный обратный поток через встроенный обратный клапан
• 315 бар / 80 л/мин — высокая нагрузочная способность для NG6
• Стопорный винт с контргайкой (тип 2) — надёжная фиксация уставок
• Полная размерная совместимость с Rexroth Z2FS6-2-4X/2QV (R900481624)
