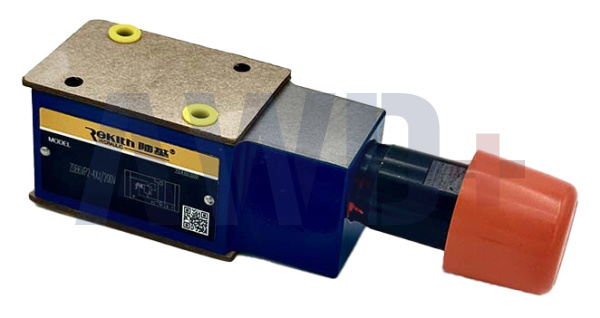

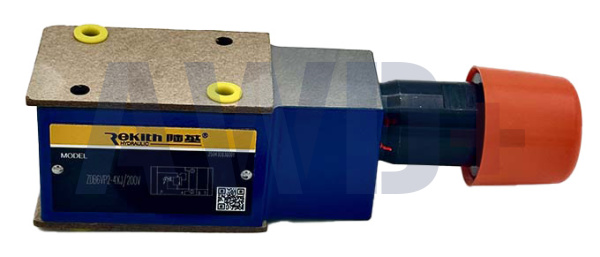

ZDB6VP-2-4XJ/200V Предохранительный клапан пилотного действия | Сэндвич-плита | NG6 | Схема P→T | До 200 бар | 60 л/мин | FKM
Назначение и область применения
Предохранительный клапан пилотного действия (двухступенчатый) в исполнении сэндвич-плиты, типоразмер NG6. Устанавливается в стек между распределительным клапаном и монтажной плитой по стандарту ISO 4401-03 — без трубных соединений. Ограничивает давление в напорной линии P, сбрасывая избыток жидкости в T.
Схема VP: один картридж обеспечивает ограничение давления непосредственно в напорном канале P стека. Двухступенчатая (пилотная) конструкция обеспечивает плоскую характеристику — давление срабатывания практически не зависит от расхода, что критично для систем с переменным расходом. Уплотнения FKM обеспечивают широкую совместимость с рабочими жидкостями, включая биоразлагаемые и синтетические.
Типичные области применения:
• Ограничение давления в стеке распределителей NG6 без дополнительных трубопроводов
• Защита вспомогательных контуров гидравлических систем
• Металлообрабатывающие станки, зажимные устройства
• Мобильная техника с компактными гидравлическими блоками
• Системы с биоразлагаемыми (HETG, HEES) и синтетическими (HEPG) жидкостями
• Установка в стек совместно с распределителями WE6, M-3SEW6, M-3SED6 и др.
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
Z
|
Sandwich plate
|
Сэндвич-плита — промежуточный монтаж в стеке без трубных соединений
|
|
DB
|
Pilot operated pressure relief
|
Предохранительный клапан пилотного действия (двухступенчатый)
|
|
6
|
Size 6 / NG6
|
Типоразмер 6; монтаж по ISO 4401-03-02-0-05 / DIN 24340 форма A
|
|
V
|
1 pressure valve cartridge
|
Один картридж (применяется в схемах VA, VB, VP)
|
|
P
|
Circuit P – T
|
Схема P→T: ограничение давления в напорной линии P со сбросом в T
|
|
2
|
Adjustment type 2
|
Гильза с внутренним шестигранником A/F10 и защитным колпачком; контргайка A/F24
|
|
-4XJ
|
Series 4X (Rekith)
|
Серия 40–49 (размеры не меняются); дефис + J — маркировка Rekith
|
|
/200
|
Pressure rating 200 bar
|
Уставка давления до 200 бар (2900 psi)
|
|
V
|
FKM seals
|
Уплотнения из фторкаучука (Viton) — расширенная химическая и термическая стойкость
|
Принцип работы — двухступенчатая схема VP
Клапан закрыт в нормальном состоянии. Давление из порта P (напорная линия) действует на золотник (1). Одновременно через дроссель (2) давление подаётся на пружинную сторону золотника (1) и через дроссель (3) — на пилотный шарик (6).
Пока давление в P ниже уставки пружины (5): пилотный шарик (6) закрыт, давление по обе стороны золотника (1) одинаково — золотник закрыт, поток не проходит.
При превышении уставки: пилотный шарик (6) открывается пружиной (5). Жидкость с пружинной стороны золотника (1) течёт через дроссель (3) и канал (8) в T. Дросселя (2) и (3) создают перепад давления на золотнике (1) — он открывается, соединяя P с T при поддержании заданного давления.
Пилотный слив — внешний через порт T. Это означает, что противодавление в обратной линии T (включая противодавление от вышестоящего в стеке распределителя) суммируется с уставкой пружины.
|
⚠ Противодавление в порту T
Противодавление в порту T (порт Y) суммируется 1:1 с давлением уставки пружины (5). Максимально допустимое противодавление — 315 бар. При значительном давлении в T необходимо учитывать его при настройке клапана. Пример: уставка 200 бар + pT 30 бар = фактическое давление открытия 230 бар.
|
5 схем подключения серии ZDB6 / Z2DB6
|
Схема
|
Каналы
|
Картриджей
|
|
VA
|
A→T
|
1
|
|
VB
|
B→T
|
1
|
|
VP
|
P→T
|
1
|
|
VC
|
A→T, B→T
|
2
|
|
VD
|
A↔B
|
2
|
Данная модель — схема VP (один картридж, P→T). Для ограничения давления в обеих рабочих линиях A и B одновременно применяется двухкартриджная схема VC (тип Z2DB6VC).
Сравнение ZDB (1 картридж) и Z2DB (2 картриджа)
|
Параметр
|
ZDB6 (данная модель)
|
Z2DB6
|
|
Число картриджей
|
1 (ZDB)
|
2 (Z2DB)
|
|
Схемы
|
VA, VB, VP
|
VC, VD
|
|
Функция
|
Один канал (A, B или P)
|
Оба рабочих канала (A+B или A↔B)
|
|
Вес
|
~1,0 кг
|
~1,2 кг
|
|
Пример (200 бар/V)
|
ZDB6VP2-4XJ/200V
|
Z2DB6VC2-4XJ/200V
|
Типы регулировочных элементов
|
Код
|
Тип
|
Примечание
|
|
1
|
Поворотная ручка
|
Быстрая регулировка без инструмента
|
|
2
|
Гильза с шестигранником + колпачок
|
Данная модель; A/F10 + контргайка A/F24; защита от несанкционированной регулировки
|
|
3
|
Поворотная ручка с фиксатором + шкала
|
Ключ R900008158; воспроизводимая настройка с визуальным контролем
|
|
7
|
Поворотная ручка со шкалой
|
Точная настройка с визуальным контролем без фиксатора
|
Данная модель (код 2): гильза с внутренним шестигранником A/F10. Вращение по часовой — увеличение давления; против — уменьшение. Контргайка A/F24 (МА = 10+5 Нм) фиксирует установленное положение. Защитный колпачок предотвращает несанкционированное изменение уставки.
Диапазоны давления серии ZDB6-4X
|
Код
|
Уставка
|
Примечание
|
|
50
|
До 50 бар
|
Системы с низким давлением
|
|
100
|
До 100 бар
|
Среднее давление
|
|
200
|
До 200 бар
|
◀ данная модель
|
|
315
|
До 315 бар
|
Максимальный диапазон серии ZDB6
|
Уплотнения FKM (/V) — расширенная совместимость
Данная модель (суффикс V) оснащена уплотнениями из фторкаучука (FKM / Viton). FKM обеспечивает более широкую совместимость с рабочими жидкостями по сравнению со стандартными NBR уплотнениями — особенно важно для биоразлагаемых жидкостей и синтетических эфиров. Уплотнительные кольца на портах A, B, P, T идентичны.
|
Жидкость
|
Описание
|
FKM (/V)
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
FKM ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
FKM ✓
|
|
HETG
|
Растительные масла (рапсовое)
|
FKM ✓
|
|
HEES
|
Синтетические эфиры
|
FKM ✓
|
|
HEPG
|
Полигликоли
|
FKM ✓
|
|
HFDU, HFDR
|
Огнестойкие безводные
|
FKM ✓
|
|
HFC
|
Огнестойкие водосодержащие
|
FKM ✓ (макс. 210 бар, 60 °C)
|
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
ZDB6VP-2-4XJ/200V
|
|
Аналог (Rexroth)
|
ZDB6VP2-4X/200V | R900409844
|
|
Тип клапана
|
Предохранительный пилотного действия, сэндвич-плита
|
|
Число картриджей
|
1 (схема VP — один картридж P→T)
|
|
Типоразмер
|
NG6
|
|
Монтажный стандарт
|
ISO 4401-03-02-0-05 / DIN 24340 форма A / CETOP 3
|
|
Тип монтажа
|
Сэндвич-плита (промежуточный монтаж в стеке)
|
|
Схема
|
VP: P→T
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Уставка давления
|
До 200 бар (2900 psi)
|
|
Макс. обратное давление (Y)
|
315 бар
|
|
Макс. расход
|
60 л/мин (15,9 US gpm)
|
|
Регулировочный элемент
|
Тип 2: гильза A/F10 + защитный колпачок; контргайка A/F24, МА = 10+5 Нм
|
|
Пилотный слив
|
Внешний — через порт T
|
|
Уплотнения
|
FKM (Viton) — суффикс V
|
|
Совместимые жидкости
|
Минеральные масла HL/HLP, HETG, HEPG, HEES, HFDU/HFDR, HFC
|
|
Диапазон температур жидкости
|
−20…+80 °C (FKM)
|
|
Вязкость
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Монтажные болты
|
4× ISO 4762-M5-10.9; МА = 7,4 Нм ± 10%
|
|
Вес
|
~1,0 кг
|
Варианты исполнения серии ZDB6 / Z2DB6 (Rekith)
|
Артикул (Rekith)
|
Конфигурация
|
Примечание
|
|
ZDB6VA2-4XJ/200V
|
A→T, 200 бар, FKM
|
Ограничение в линии A
|
|
ZDB6VB2-4XJ/200V
|
B→T, 200 бар, FKM
|
Ограничение в линии B
|
|
ZDB6VP2-4XJ/200V
|
P→T, 200 бар, FKM
|
Данная модель
|
|
ZDB6VP2-4XJ/315V
|
P→T, 315 бар, FKM
|
Максимальная уставка
|
|
ZDB6VP2-4XJ/200
|
P→T, 200 бар, NBR
|
Стандартные уплотнения
|
|
Z2DB6VC2-4XJ/200V
|
A+B→T, 200 бар, FKM
|
Двухканальная схема VC (Z2DB)
|
|
Z2DB6VD2-4XJ/200V
|
A↔B, 200 бар, FKM
|
Перекрёстная схема VD (Z2DB)
|
Монтаж (сэндвич-плита)
Клапан устанавливается в вертикальный стек по стандарту ISO 4401-03 (NG6). Требуются 4 крепёжных болта ISO 4762-M5-10.9 (заказываются отдельно), момент затяжки МА = 7,4 Нм ± 10%.
Требования к монтажной поверхности:
• Шероховатость: Ra ≤ 0,01 мм на 100 мм (Rzmax ≤ 4 мкм)
• Уплотнительные кольца на портах A, B, P, T (сторона плиты) — идентичны, взаимозаменяемы
• Длина болтов определяется суммарной высотой стека компонентов
Настройка давления:
• Снять защитный колпачок с гильзы регулировочного элемента
• Шестигранным ключом A/F10 вращать гильзу: по часовой — увеличение давления
• Контролировать давление по манометру в напорной линии системы
• Зафиксировать контргайку A/F24 моментом 10+5 Нм; установить защитный колпачок
Особенности схемы VP:
• Клапан ограничивает давление в канале P, не затрагивая линии A и B напрямую
• Учитывать противодавление в T при расчёте уставки (суммируется с давлением пружины)
• Для стеков с пилотируемыми распределителями NG6, имеющими каналы X/Y: уточнить применимость
Ключевые преимущества
• Сэндвич-монтаж — без трубных соединений, компактный стек NG6
• Пилотное действие — плоская характеристика давления во всём диапазоне расходов
• 5 схем подключения в единой конструкции (VA, VB, VP, VC, VD)
• Уплотнения FKM — совместимость с биоразлагаемыми и синтетическими жидкостями
• Малый вес ~1 кг при максимальном давлении 315 бар
• Гильза с защитным колпачком (тип 2) — защита от несанкционированной регулировки
• 4 диапазона давления (50/100/200/315 бар) при единых монтажных размерах
• Серия 4X — полная взаимозаменяемость внутри серии
• Полная размерная совместимость с Rexroth ZDB6VP2-4X/200V (R900409844)
