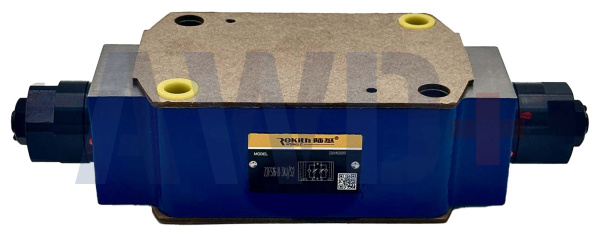

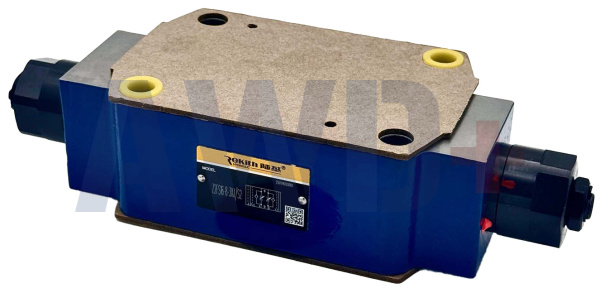

Z2FS16-8-3XJ/S2 Двойной дроссель-обратный клапан | Сэндвич-плита | NG16 | Дросселирование на сливе (S2) | 315 бар | 350 л/мин
Назначение и область применения
Двойной дроссель-обратный клапан сэндвич-конструкции типоразмера NG16. Устанавливается между распределительным клапаном и монтажной плитой (subplate) по стандарту ISO 4401-07 — без дополнительных трубных соединений. Два встречно-симметричных дросселя с обратными клапанами одновременно ограничивают расход в рабочих линиях A и B.
Версия /S2 (discharge throttling, meter-out): дросселирование выполняется на сливе от исполнительного механизма. Поток, поступающий от исполнительного механизма (на сливе), проходит через дроссель и регулируется. Подающий поток (от распределителя к исполнительному механизму) проходит через встроенный обратный клапан свободно, без сопротивления.
Ключевое преимущество meter-out перед meter-in:
При meter-out (S2) создаётся противодавление на стороне слива исполнительного механизма, что предотвращает неконтролируемое «вытягивание» штока нависающей нагрузкой. Это критично для вертикально ориентированных цилиндров, подъёмных устройств и систем с нависающей нагрузкой.
Типичные области применения:
• Регулировка скорости опускания вертикально ориентированных цилиндров и нависающих нагрузок
• Подъёмные и зажимные устройства — управление скоростью при наличии нагрузки на штоке
• Металлообрабатывающие станки: подачи суппортов, зажимные патроны
• Прессовое оборудование — контроль скорости движения ползуна вниз
• Гидравлика мобильной техники: краны, манипуляторы, телескопические стрелы
• Любые системы с нависающей нагрузкой, где meter-in не обеспечивает стабильность
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
Z2FS
|
Twin throttle check valve, sandwich plate
|
Двойной дроссель с обратным клапаном, сэндвич-плита; оба канала A и B
|
|
16
|
Size 16 / NG16
|
Типоразмер 16; монтажный стандарт ISO 4401-07-07-0-05 / NFPA T3.5.1 R2 D07
|
|
8
|
Spindle with hexagon socket (adjustment 8)
|
Регулировочный шпиндель с внутренним шестигранником (без шкалы)
|
|
-3XJ
|
Series 3X (Rekith)
|
Серия 3X; дефис + J — маркировка Rekith
|
|
/S2
|
Discharge throttling (meter-out)
|
Дросселирование на сливе (meter-out): клапан ориентирован для дросселирования обратного потока от исполнительного механизма
|
Принцип работы — версия /S2 (discharge throttling, meter-out)
Клапан содержит два идентичных дроссельных золотника (2.1 и 2.2) для линий A и B, расположенных симметрично.
Подающий поток (от распределителя к исполнительному механизму):
Жидкость поступает от распределителя через канал A① в клапан. Давление смещает дроссельный золотник (2.1) против пружины — он открывается как обратный клапан. Поток к исполнительному механизму A② проходит свободно без дросселирования.
Сливной поток (от исполнительного механизма на слив) — дросселирование:
Жидкость от исполнительного механизма поступает через канал A② к дроссельному золотнику (2.1). Золотник удерживается в положении дросселирования активным давлением (через канал 4 на торец 5) и пружиной. Поток проходит через точку дросселирования (1), образованную управляющей кромкой золотника (2.1). Осевое перемещение шпинделя (3) шестигранником изменяет проходное сечение — регулирует расход на сливе.
Аналогично работает сторона B. Обе линии регулируются независимыми шпинделями, что позволяет устанавливать разные скорости для штоковой и поршневой полостей цилиндра.
|
⚠ S2 vs S — ключевое различие ориентации
Версия /S (meter-in): дросселирование на ПОДАЧЕ — клапан замедляет поток к исполнительному механизму. Версия /S2 (meter-out): дросселирование на СЛИВЕ — клапан замедляет поток ОТ исполнительного механизма. Версию /S2 нельзя перевернуть для meter-in без замены клапана (фиксированная ориентация). В стандартной версии без S/S2 клапан можно повернуть на 180° для переключения режима.
|
Сравнение /S (meter-in) и /S2 (meter-out)
|
Параметр
|
/S — meter-in (подача)
|
/S2 — meter-out (слив) — данная модель
|
|
Обозначение
|
/S (supply throttling)
|
/S2 (discharge throttling) — даннаямодель
|
|
Режим
|
Meter-in (дросс. на подаче)
|
Meter-out (дросс. на сливе)
|
|
Где дросселируется
|
На входе к исполн. механизму
|
На выходе от исполн. механизма
|
|
Преимущество
|
Стабильность при переменной нагрузке
|
Противодавление на штоке — исключает вытягивание нагрузкой
|
|
Применение
|
Стандартный контроль скорости
|
Нависающие нагрузки, вертикальные цилиндры
|
Типы регулировочного шпинделя серии Z2FS
|
Код
|
Тип регулятора
|
Примечание
|
|
5
|
Шпиндель + внутренний шестигранник + шкала
|
Точная воспроизводимая настройка (Z2FS10)
|
|
8
|
Шпиндель + внутренний шестигранник (без шкалы)
|
Данная модель; стандарт для Z2FS16
|
|
3
|
Поворотная ручка со шкалой с фиксатором
|
Включён ключ H-key
|
|
7
|
Поворотная ручка со шкалой (без фиксатора)
|
Быстрая оперативная настройка
|
Данная модель (тип 8): шпиндель с внутренним шестигранником без шкалы. Регулировка производится шестигранным ключом. Для воспроизводимой настройки рекомендуется контролировать скорость исполнительного механизма по внешнему расходомеру или таймеру.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
Z2FS16-8-3XJ/S2
|
|
Аналог (Rexroth)
|
Z2FS16-8-3X/S2 | R900457256
|
|
Тип клапана
|
Двойной дроссель-обратный клапан, сэндвич-плита
|
|
Типоразмер
|
NG16
|
|
Монтажный стандарт
|
ISO 4401-07-07-0-05 / NFPA T3.5.1 R2 D07
|
|
Схема дросселирования
|
Discharge throttling (дросселирование на сливе) — версия /S2
|
|
Дросселируемые линии
|
A и B (обе рабочие линии)
|
|
Тип регулятора
|
Шпиндель с внутренним шестигранником (тип 8) — без шкалы
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Макс. расход
|
350 л/мин
|
|
Диапазон вязкости
|
2,8…500 мм²/с
|
|
Уплотнения
|
NBR (стандарт)
|
|
Темп. жидкости (NBR)
|
−20…+80 °C
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажные болты
|
4× ISO 4762-M8-10.9 (в комплект не входят)
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~4,4 кг
|
Размерный ряд серии Z2FS
|
Серия
|
NG
|
Монтажный стандарт
|
Макс. расход, л/мин
|
Вес, кг
|
Примечание
|
|
Z2FS6
|
NG6
|
ISO 4401-03
|
80
|
~0,8
|
|
|
Z2FS10
|
NG10
|
ISO 4401-05
|
160
|
~2,66
|
|
|
Z2FS16
|
NG16
|
ISO 4401-07
|
350
|
~4,4
|
◀ данная модель
|
|
Z2FS22
|
NG22
|
ISO 4401-08
|
500
|
~8,3
|
|
Варианты исполнения серии Z2FS16 / Z2FS10
|
Артикул (Rekith)
|
Конфигурация
|
Примечание
|
|
Z2FS16-8-3XJ/S
|
A+B, подача (meter-in), шпиндель, NBR
|
Дросс. на подаче
|
|
Z2FS16-8-3XJ/S2
|
A+B, слив (meter-out), шпиндель, NBR
|
Данная модель
|
|
Z2FS16-8-3XJ/SV
|
A+B, подача, шпиндель, FKM
|
С FKM уплотнениями
|
|
Z2FS16-8-3XJ/S2V
|
A+B, слив, шпиндель, FKM
|
Слив + FKM
|
|
Z2FS10-5-3XJ/S
|
NG10, подача, шпиндель+шкала
|
Меньший типоразмер
|
|
Z2FS10-5-3XJ/SV
|
NG10, подача, FKM
|
Меньший + FKM
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HETG
|
Растительные масла
|
FKM ✓ (версия /V)
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
|
HFDU/HFDR
|
Огнестойкие безводные
|
FKM ✓ (версия /V)
|
Для HETG, HEES, HEPG, HFDU/HFDR — версия /S2V (FKM уплотнения).
Монтаж (сэндвич-плита)
Клапан устанавливается в вертикальный стек по стандарту ISO 4401-07-07-0-05 (NG16/D07). Крепёжные болты: 4× ISO 4762-M8-10.9 (заказываются отдельно). Длина болтов определяется суммарной высотой стека.
Порядок монтажа и настройки:
• Убедиться в чистоте монтажных поверхностей
• Установить уплотнительные кольца на все порты — они идентичны для A, B, P, T
• Ориентировать клапан согласно маркировке — версия S2 зафиксирована для meter-out
• Затянуть болты с нормированным моментом согласно суммарной высоте стека
• Настройку расхода выполнять на прогретом масле (рабочая температура)
• Шпиндель вращать шестигранным ключом: влево — увеличение расхода, вправо — уменьшение
• Независимая регулировка для каждого канала (A и B — разные шпиндели)
Ключевые преимущества
• Сэндвич-монтаж NG16 — без трубных соединений в стеке высокого расхода
• Meter-out (/S2) — противодавление на сливе: стабильное движение при нависающих нагрузках
• Максимальный расход 350 л/мин — для крупных цилиндров и высокопроизводительных систем
• Два независимых дросселя A и B — раздельная настройка скорости в обеих рабочих линиях
• Свободный обратный поток через встроенный обратный клапан — без потерь на подаче
• Шпиндель с внутренним шестигранником — точная бесступенчатая настройка
• Стандарт ISO 4401-07 (NG16/D07) — полная взаимозаменяемость
• Полная размерная совместимость с Rexroth Z2FS16-8-3X/S2 (R900457256)
