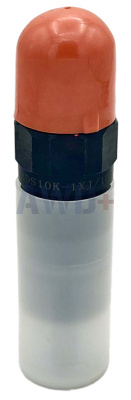

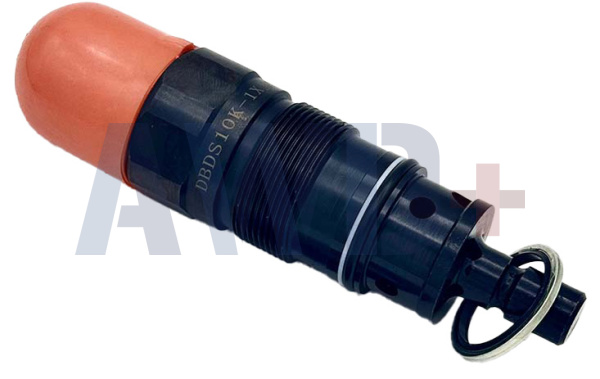

DBDS10K-1XJ/100 Предохранительный клапан прямого действия | Картридж NG10 | G1/2" | Уставка до 100 бар | Расход до 330 л/мин
Назначение и область применения
Предохранительный клапан прямого действия в картриджном исполнении, типоразмер NG10. Предназначен для ограничения максимального давления в гидравлических системах: при превышении установленного значения клапан открывается и сбрасывает избыток жидкости из напорной линии P в сливную T, защищая систему от перегрузки.
Картриджное исполнение позволяет ввинчивать клапан непосредственно в резьбовое гнездо G1/2" корпуса или монтажного блока — без дополнительных фитингов и плит. Типоразмер NG10 обеспечивает максимальный расход 330 л/мин — один из наибольших в серии DBDS для картриджных клапанов. Уставка до 100 бар делает данный клапан оптимальным для систем среднего давления: вспомогательные контуры, системы управления, зажимные устройства.
Типичные области применения:
• Защита вспомогательных контуров гидросистем со средним давлением
• Гидравлические системы управления и пилотные контуры
• Зажимные гидравлические устройства с ограниченным давлением
• Металлообрабатывающие станки, прессовое оборудование
• Мобильная гидравлика: краны, экскаваторы, дорожные машины
• Испытательные стенды с заданным максимальным давлением
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
DBD
|
Direct operated pressure relief valve
|
Предохранительный клапан прямого действия
|
|
S
|
Screw-in cartridge
|
Картриджное исполнение — ввинчивается в резьбовое гнездо корпуса или блока
|
|
10
|
Size 10 (NG10)
|
Типоразмер 10; порт P — G1/2" (SAE-8) (ISO 228/1)
|
|
K
|
Cartridge type
|
Картриджный клапан (screw-in cartridge valve)
|
|
-1XJ
|
Series 1X (Rekith)
|
Серия 10–1Z (без изменения монтажных размеров); дефис — маркировка Rekith
|
|
/100
|
Pressure rating 100 bar
|
Уставка давления до 100 бар (1450 psi); пружина рассчитана на этот диапазон
|
Принцип работы
Клапан состоит из гильзы (1), пружины (2), тарельчатого запорного элемента с демпфирующим поршнем (3) и регулировочного элемента (5). Пружина постоянно прижимает тарель к седлу — канал P закрыт (нормально закрытое положение).
Давление из системы действует на площадь тарели. Пока давление ниже уставки пружины, клапан закрыт. При превышении заданного давления тарель открывается против пружины, жидкость перетекает из канала P в канал T. Демпфирующий поршень предотвращает вибрацию и обеспечивает стабильную работу.
Важно: противодавление в сливной линии T суммируется с уставкой пружины. Например, уставка пружины 100 бар + противодавление T = 30 бар → фактическое давление срабатывания = 130 бар.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
DBDS10K-1XJ/100
|
|
Аналог (Rexroth)
|
DBDS 10 K1X/100 | R900424147
|
|
Тип клапана
|
Предохранительный, прямого действия, седельный (poppet)
|
|
Исполнение
|
Картридж (screw-in cartridge), ввинчивается в корпус
|
|
Типоразмер
|
NG10
|
|
Порт P (вход)
|
G1/2" (SAE-8) (ISO 228/1)
|
|
Порт T (слив)
|
G1/2" (SAE-8) (ISO 228/1)
|
|
Уставка давления
|
До 100 бар (1450 psi)
|
|
Макс. рабочее давление (вход)
|
630 бар (9135 psi)
|
|
Макс. рабочее давление (слив)
|
630 бар (9135 psi)
|
|
Макс. расход
|
330 л/мин (87 US gpm)
|
|
Регулировка давления
|
Бесступенчатая — гильза с шестигранником и защитным колпачком (тип S)
|
|
Тип запирающего элемента
|
Тарельчатый (poppet с демпфирующим поршнем)
|
|
Нормальное положение
|
Нормально закрыт (NC)
|
|
Уплотнения
|
NBR (стандарт)
|
|
Диапазон темп. жидкости
|
−30…+80 °C (NBR)
|
|
Диапазон вязкости
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~0,5 кг
|
|
⚠ Важное замечание о противодавлении в порту T
Противодавление в сливной линии T суммируется 1:1 с давлением уставки пружины. При значительном противодавлении в T необходимо учитывать его при настройке клапана. Пример: уставка 100 бар + pT 30 бар → фактическое давление открытия = 130 бар. Максимально допустимое давление в T — 630 бар.
|
Типы регулировочных элементов
|
Код
|
Тип регулятора
|
Примечание
|
|
S
|
Гильза с шестигранником + защитный колпачок
|
Данная модель; стандарт; защита от случайного смещения
|
|
H
|
Поворотная ручка (rotary knob)
|
Размеры 6–20; быстрая регулировка без инструмента
|
|
HW
|
Маховик (hand wheel)
|
Размеры 25–30
|
|
A
|
Поворотная ручка с фиксатором
|
Ключ R900008158 в комплекте
|
Данная модель (тип S): гильза с внутренним шестигранником и защитным колпачком. Регулировка производится шестигранным ключом после снятия колпачка. Уставка в производстве устанавливается при расходе 2 л/мин.
Диапазоны давления серии DBDS K1X
|
Код
|
Уставка
|
Примечание
|
|
50
|
До 50 бар (725 psi)
|
|
|
100
|
До 100 бар (1450 psi)
|
◀ данная модель
|
|
200
|
До 200 бар (2900 psi)
|
|
|
315
|
До 315 бар (4568 psi)
|
|
|
350
|
До 350 бар (5076 psi)
|
|
|
400
|
До 400 бар (5802 psi)
|
|
|
630
|
До 630 бар (9135 psi)
|
Максимальная — только типоразмеры 10–20
|
Размерный ряд серии DBDS G1X (резьбовое подключение)
|
NG
|
Порт P/T
|
ØD1, мм
|
L1, мм
|
Вес, кг
|
Арт. Rexroth (/100 бар)
|
|
6
|
G1/4"
|
25
|
80
|
1,5
|
R900424143
|
|
8
|
G3/8"
|
28
|
100
|
3,7
|
R900424145
|
|
10
|
G1/2"
|
34
|
100
|
3,7
|
R900424147
|
|
15
|
G3/4"
|
42
|
135
|
6,4
|
R900424149
|
|
20
|
G1"
|
47
|
135
|
6,4
|
R900424152
|
|
25
|
G1¼"
|
56
|
180
|
13,9
|
—
|
|
30
|
G1½"
|
65
|
180
|
13,9
|
—
|
* Строка NG10 (синяя) — данная модель. Артикул Rexroth DBDS 10 K1X/100 = R900424147 (NBR). FKM-версия: DBDS 10 K1X/100V.
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные минеральные масла
|
NBR ✓
|
|
HFC
|
Огнестойкие водосодержащие (гликоль)
|
NBR ✓
|
|
HETG, HEES
|
Растительные масла, синтетические эфиры
|
FKM ✓ (версия /V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
Для HETG, HEES, HEPG — версия /V (FKM уплотнения). При работе с HFC: учитывать снижение ресурса при длительной эксплуатации.
Монтаж и настройка
Клапан ввинчивается в стандартное резьбовое гнездо G1/2" (SAE-8) корпуса или гидравлического блока. Момент затяжки выбирается согласно прочности материала корпуса.
Порядок настройки давления:
• Снять защитный колпачок с регулировочной гильзы
• Запустить гидросистему и нагрузить её штатным способом
• Шестигранным ключом вращать гильзу: по часовой — увеличение давления, против — уменьшение
• Контролировать давление по манометру в порту P
• После достижения нужной уставки установить защитный колпачок
• При необходимости фиксации от вмешательства — опломбировать колпачок
Противодавление в линии T учитывать при расчёте уставки. Ориентация монтажа — произвольная.
Ключевые преимущества
• Картриджное исполнение — ввинчивается в корпус без монтажной плиты и дополнительных фитингов
• Прямое действие без пилотной ступени — быстрое срабатывание при скачке давления
• Тарельчатый запорный элемент с демпфирующим поршнем — стабильная работа без вибрации
• Уставка до 100 бар — оптимально для систем управления и вспомогательных контуров
• Высокий расход 330 л/мин при компактном типоразмере NG10
• Гильза с защитным колпачком (тип S) — предотвращение несанкционированной регулировки
• 7 диапазонов давления (50–630 бар) при единой конструкции
• Произвольная ориентация монтажа
• Полная размерная совместимость с Rexroth DBDS 10 K1X/100 (R900424147)
