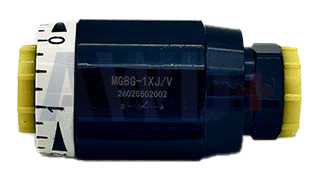

MG8G-1XJ/V Дроссельный клапан | Типоразмер 8 | G3/8" | 315 бар | Уплотнения FKM (Viton)
Назначение и область применения
Дроссельный клапан серии MG для прямого монтажа в трубопровод. Предназначен для регулирования расхода рабочей жидкости и ограничения скорости движения гидравлических исполнительных механизмов. Дросселирование осуществляется в обоих направлениях потока, что отличает тип MG от типа MK (дроссель с обратным клапаном, пропускающего поток в одном направлении свободно).
Суффикс /V означает уплотнения из фторкаучука (FKM / Viton), обеспечивающие расширенную химическую и термическую стойкость по сравнению со стандартными уплотнениями NBR.
Типичные области применения:
• Регулировка скорости гидроцилиндров и гидромоторов
• Ограничение расхода в линиях питания и слива
• Настройка времени срабатывания исполнительных устройств
• Станочная гидравлика, прессовое оборудование, подъёмные механизмы
• Мобильная гидравлика, строительная и дорожная техника
• Системы с огнестойкими жидкостями (HEES, HEPG, HFDU — благодаря уплотнениям FKM)
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
MG
|
Throttle valve
|
Дроссельный клапан (дроссель в обоих направлениях)
|
|
8
|
Size 8
|
Типоразмер 8; резьбовое подключение G3/8"
|
|
G
|
Threaded connection
|
Трубное подключение (резьба BSP/ISO 228)
|
|
-1XJ
|
Series 1X (Rekith)
|
Серия 10-19 (без изменения присоединительных размеров); дефис — маркировка Rekith
|
|
/V
|
FKM seals
|
Уплотнения из фторкаучука (Viton) — расширенная химостойкость
|
Принцип работы
Рабочая жидкость поступает через боковые каналы (поперечные сверления) корпуса к точке дросселирования — кольцевому зазору между корпусом и регулировочной гильзой. Поворот гильзы изменяет проходное сечение зазора бесступенчато, тем самым задавая требуемый расход. Регулировка осуществляется вручную без применения инструмента.
Тип MG (данная модель) — симметричный дроссель: расход ограничивается одинаково в обоих направлениях потока. Зависимость расхода от давления и вязкости жидкости — характерная особенность всей серии MG/MK; при изменении температуры масла расход незначительно меняется, что следует учитывать при точных задачах синхронизации.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
MG8G-1XJ/V
|
|
Аналог (Rexroth)
|
MG 8 G1X/V | R900438885
|
|
Тип клапана
|
Дроссель (throttle valve), давление- и вязкостно-зависимый
|
|
Типоразмер
|
Size 8
|
|
Подключение
|
Резьбовое, G3/8" (ISO 228/1)
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Диапазон расхода
|
см. характеристические кривые (тип MG, размер 8)
|
|
Регулировка
|
Бесступенчатая, поворотом гильзы
|
|
Уплотнения
|
FKM (Viton) — суффикс /V
|
|
Направление дросселирования
|
В обоих направлениях (тип MG)
|
|
Монтаж
|
Прямой в трубопровод (inline pipeline installation)
|
|
Диаметр корпуса ØD2
|
38 мм
|
|
Длина L
|
65 мм
|
|
Ключ SW1 / SW2
|
24 / 36 мм
|
|
Вес
|
0,4 кг
|
|
Диапазон температур жидкости
|
−20…+80 °C
|
|
Диапазон вязкости
|
10…800 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Ориентация монтажа
|
Произвольная
|
Совместимые рабочие жидкости
|
HL, HLP
|
Минеральные масла DIN 51524
|
|
HETG
|
Растительные масла (рапсовое)
|
|
HEPG
|
Полигликоли
|
|
HEES
|
Синтетические эфиры
|
|
HFDU/HFDR
|
Огнестойкие жидкости (по запросу)
|
Примечание: при использовании жидкостей, отличных от минеральных масел, необходимо проверить совместимость с уплотнениями FKM. Класс чистоты масла — не хуже ISO 4406 класс 20/18/15.
Размерный ряд серии MG G1X/V
|
Размер
|
Резьба D1
|
ØD2, мм
|
L, мм
|
SW1/SW2, мм
|
T, мм
|
Вес, кг
|
Артикул Rexroth
|
|
6
|
G1/4"
|
34
|
65
|
22 / 32
|
12
|
0,3
|
R900437338
|
|
8
|
G3/8"
|
38
|
65
|
24 / 36
|
12
|
0,4
|
R900438885
|
|
10
|
G1/2"
|
48
|
80
|
30 / 46
|
14
|
0,7
|
R900422145
|
|
15
|
G3/4"
|
58
|
100
|
41 / 55
|
16
|
1,1
|
R900437653
|
|
20
|
G1"
|
72
|
110
|
46 / 70
|
18
|
1,9
|
R900422150
|
|
25
|
G1 1/4"
|
87
|
130
|
55 / 85
|
20
|
3,2
|
R900413979
|
|
30
|
G1 1/2"
|
93
|
150
|
60 / 90
|
22
|
4,1
|
R900422153
|
* Строка, выделенная синим — данная модель (Size 8).
Монтаж и эксплуатация
Клапан монтируется непосредственно в трубопровод при помощи стандартных резьбовых фитингов G3/8". Ориентация монтажа — произвольная, без ограничений по положению в пространстве. Перед монтажом убедиться в чистоте трубопровода и фитингов.
Порядок монтажа:
• Очистить присоединительные поверхности от загрязнений
• Установить все уплотнительные кольца на штуцеры корпуса
• Вкрутить клапан вручную, затем затянуть с нормированным моментом
• Настройку (поворот гильзы) выполнять на прогретом масле при рабочей температуре
• После настройки зафиксировать контргайку регулировочной гильзы
Ключевые преимущества
• Простая конструкция без электрических компонентов — высокая надёжность и долговечность
• Бесступенчатая регулировка расхода поворотом гильзы
• Произвольная ориентация монтажа — гибкость компоновки гидросистемы
• Прямая установка в трубопровод — компактность, нет необходимости в монтажной плите
• Уплотнения FKM (/V) — совместимость с биоразлагаемыми и синтетическими жидкостями
• Широкий диапазон типоразмеров (6…30) с единой конструкцией
• Полная размерная совместимость с линейкой Rexroth MG G1X/V
