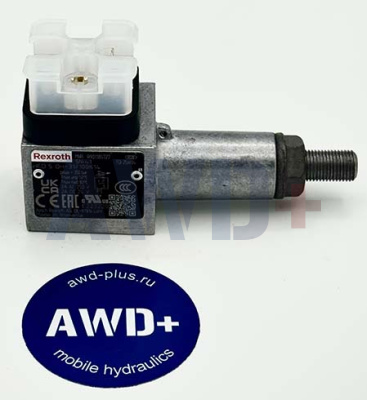

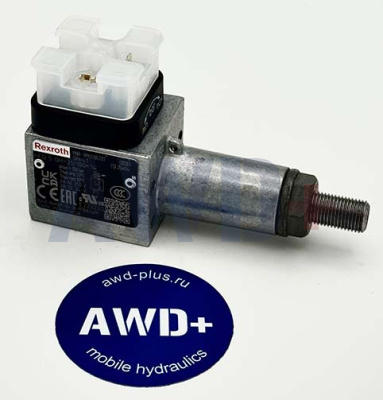

Реле давления Bosch Rexroth HED5OH-31/100K14 | R901185727
Гидроэлектрический датчик-реле давления серии HED5 производства Bosch Rexroth (Германия). Поршневой тип конструкции с фланцевым подключением к гидросистеме. Предназначен для контроля давления в гидравлических системах промышленных машин и автоматических линий с выдачей дискретного сигнала при достижении заданного давления.
Принцип работы и конструкция
HED5 — реле давления поршневого типа. Конструкция состоит из корпуса (1), поршневого узла (2), регулировочной пружины (3), элемента настройки (4) и микровыключателя (5). Давление рабочей жидкости воздействует на поршень (2), который через пружинную тарелку (6) нажимает на пружину (3). При достижении давления, соответствующего настроенному значению, поршень перемещает толкатель и переключает микровыключатель, формируя электрический сигнал. При снижении давления пружина возвращает систему в исходное положение.
Обозначение OH — фланцевое подключение (Omitted Housing, flange mount), что позволяет монтировать реле непосредственно на плиту или блок гидравлики без трубных штуцеров. 31 — серия компонентов (3X, диапазон 30–39, неизменные присоединительные размеры). /100 — максимальное давление настройки 100 бар. K14 — электрическое подключение через разъём DIN EN 175301-803 (4-полюсный) без ответной части.
Микровыключатель обеспечивает потенциально-свободное переключение токов от единиц мА до 0,5 А — совместимость с ПЛК, реле, сигнальными цепями. Малый гистерезис и высокая воспроизводимость срабатывания — менее 1% от установленного давления — гарантируют точный и стабильный контроль давления в циклических процессах.
Настройка давления
Давление срабатывания настраивается вращением регулировочного элемента (шпиндель с внутренним шестигранником). Диапазон настройки — от ~5 до 100 бар. Для фиксации настройки предусмотрена контргайка. Реле рекомендуется монтировать в зонах с минимальной вибрацией и защищать от гидроударов, которые могут вызвать ложные срабатывания или преждевременный износ микровыключателя.
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул (Material No.)
|
R901185727
|
|
Тип
|
Реле давления поршневое (HED5)
|
|
Подключение к гидросистеме
|
Фланцевое (OH)
|
|
Серия компонентов
|
3X (31)
|
|
Макс. рабочее давление
|
400 бар
|
|
Диапазон настройки давления
|
До 100 бар
|
|
Точность воспроизводимости
|
< 1% от установленного значения
|
|
Выходной сигнал
|
Микровыключатель NC/NO (потенциально свободный)
|
|
Напряжение питания
|
24–240 В AC/DC
|
|
Ток коммутации
|
от мА до 0,5 А
|
|
Электрическое подключение
|
DIN EN 175301-803, 4-полюсный (K14)
|
|
Уплотнения
|
NBR
|
|
Вес
|
~0,8 кг
|
|
Сертификаты
|
CE, UL, CCC
|
|
Производство
|
Германия
|
Отличие от HED5OH-31/200K14 (R901186322)
Модели HED5OH-31/100K14 и HED5OH-31/200K14 конструктивно идентичны и отличаются толькомаксимальным давлением настройки: 100 и 200 бар соответственно. Подключение, габариты и электрические характеристики полностью совпадают. Выбор модели определяется максимальным рабочим давлением контролируемого контура.
Применение
Реле давления HED5 применяется для: контроля давления зажима в металлообрабатывающих станках (подтверждение зажатия заготовки перед запуском обработки), защиты от превышения давления в гидравлических прессах, контроля давления смазки и охлаждения, мониторинга работы гидравлических аккумуляторов, сигнализации о засорении фильтров. Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD.
Оригинальная продукция Bosch Rexroth.
