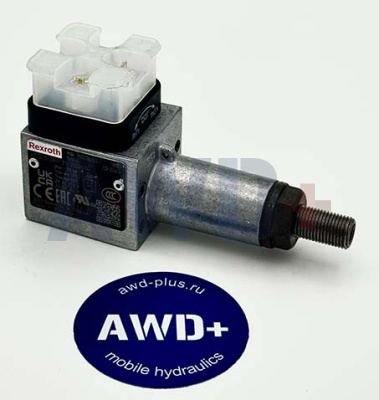

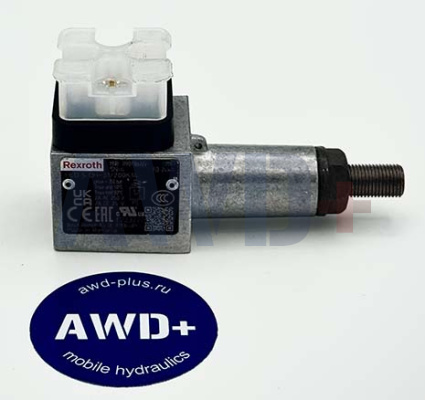

Реле давления Bosch Rexroth HED5OH-31/200K14 | R901186322
Гидроэлектрическое реле давления серии HED5 производства Bosch Rexroth (Германия). Поршневой тип с фланцевым подключением. Диапазон настройки давления — до 200 бар. Предназначено для дискретного контроля давления в гидросистемах промышленных станков, прессов, зажимных устройств и автоматических линий.
Принцип работы и конструкция
HED5 — реле давления поршневого типа (Piston type pressure switch). Контролируемое давление жидкости воздействует на поршень (2), который через пружинную тарелку (6) сжимает регулировочную пружину (3). При достижении давления, соответствующего значению предварительного натяга пружины, поршень перемещает толкатель и переключает микровыключатель (5) — формируется электрический дискретный сигнал. При снижении давления пружина обеспечивает обратное переключение.
Исполнение OH — фланцевое подключение к гидросистеме, монтаж непосредственно на плиту или блок без резьбовых штуцеров. 31 — серия компонентов (3X, 30–39). /200 — максимальное давление настройки 200 бар. K14 — разъём DIN EN 175301-803 (4-полюсный) без ответной части.
Микровыключатель обеспечивает потенциально-свободное переключение токов от единиц мА до 0,5 А. Воспроизводимость срабатывания — менее 1% от установленного давления — высокая точность без дрейфа при циклической эксплуатации. Малый гистерезис гарантирует стабильное поведение при колебаниях давления вблизи уставки.
Настройка давления
Давление срабатывания регулируется шпинделем с внутренним шестигранником. Диапазон настройки — от ~5 до 200 бар. Контргайка фиксирует выбранное значение. Для получения максимальной точности рекомендуется настройка при рабочей температуре масла в условиях, близких к реальным. Реле следует монтировать в зонах с минимальной вибрацией и защищать систему от гидравлических ударов, способных повредить микровыключатель.
Технические характеристики
|
Параметр
|
Значение
|
|
Артикул (Material No.)
|
R901186322
|
|
Тип
|
Реле давления поршневое (HED5)
|
|
Подключение к гидросистеме
|
Фланцевое (OH)
|
|
Серия компонентов
|
3X (31)
|
|
Макс. рабочее давление
|
400 бар
|
|
Диапазон настройки давления
|
~5 до 200 бар
|
|
Точность воспроизводимости
|
< 1% от установленного значения
|
|
Выходной сигнал
|
Микровыключатель NC/NO (потенциально свободный)
|
|
Напряжение коммутации
|
24–240 В AC/DC
|
|
Ток коммутации
|
от мА до 0,5 А
|
|
Электрическое подключение
|
DIN EN 175301-803, 4-полюсный (K14)
|
|
Уплотнения
|
NBR
|
|
Вес
|
~0,8 кг
|
|
Сертификаты
|
CE, UL, CCC
|
|
Производство
|
Германия
|
Сравнение HED5OH-31/100K14 и HED5OH-31/200K14
Обе модели конструктивно идентичны: корпус, тип подключения OH, серия 3X, разъём K14, вес, уплотнения — всё совпадает. Единственное отличие — диапазон настройки давления: R901185727 (100K14) — до 100 бар; R901186322 (200K14) — до 200 бар. Физически реле отличаются жёсткостью регулировочной пружины. При выборе необходимо ориентироваться на максимальное рабочее давление контролируемого контура — применение реле 100 бар в системе с давлением выше 100 бар недопустимо.
Применение
Диапазон 200 бар востребован в гидросистемах с повышенным рабочим давлением: контроль давления зажима в тяжёлых металлообрабатывающих станках (200–160 бар), мониторинг давления насоса и подтверждение нарастания давления в гидроцилиндрах прессов, контроль давления смазки главных подшипников, защита от превышения давления в промежуточных контурах. Рабочие жидкости: HL, HLP, HLPD, HVLP, HVLPD.
Оригинальная продукция Bosch Rexroth.
