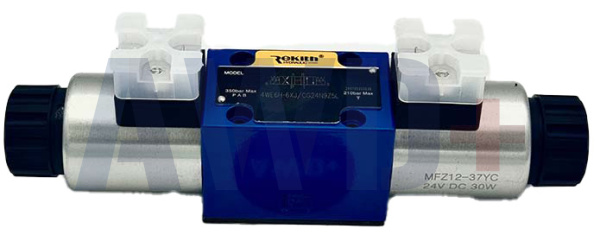

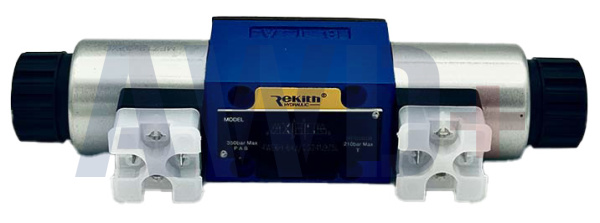

Гидрораспределитель 4WE6H-6XJ/CG24N9Z5L — четырёхходовой трёхпозиционный (4/3) электромагнитный золотниковый клапан прямого действия типоразмера NG6 с двумя соленоидами на постоянном токе 24 В. Наиболее востребованное исполнение для систем промышленной автоматики с ПЛК-управлением.
Расшифровка: 4WE — четырёхходовой распределитель; 6 — NG6 (CETOP 03); H — схема золотника (нейтраль: все порты заперты, давление удерживается); 6X — серия; J — разъём DIN с LED; CG24 — DC 24 В постоянного тока; N9Z5L — NBR, DIN 43650.
Схема золотника H — закрытый центр (closed center): в нейтральном положении все четыре порта (P, A, B, T) перекрыты. Это обеспечивает жёсткую фиксацию положения исполнительного органа (цилиндра, мотора) при обесточенном клапане. Нагрузка не дрейфует и не падает — критически важно для вертикальных осей, зажимов и прессов. При подаче сигнала на соленоид «a» — P→A, B→T; на «b» — P→B, A→T.
Питание DC 24 В — стандарт промышленной автоматики, совместим с выходами ПЛК без промежуточных реле в большинстве случаев. Разъём J с LED упрощает диагностику в полевых условиях. Мокрый якорь (wet-pin) обеспечивает длительный ресурс катушки в масляной среде.
Технические характеристики
Основные гидравлические параметры
|
Параметр
|
Значение
|
|
Тип клапана
|
Гидрораспределитель 4/3, прямого действия
|
|
Типоразмер
|
NG6 (CETOP 03)
|
|
Схема золотника
|
H — закрытый центр, все порты заперты в нейтрали
|
|
Макс. давление (P, A, B)
|
до 350 бар
|
|
Макс. давление (T)
|
до 250 бар
|
|
Макс. расход (DC)
|
до 80 л/мин
|
|
Монтаж
|
Плитовой, CETOP D03 / ISO 4401-03-02-0-94
|
|
Серия конструктива
|
6X
|
Соленоид и электрика
|
Параметр
|
Значение
|
|
Тип соленоида
|
Мокрый якорь (wet-pin), два соленоида, отделяемая катушка
|
|
Напряжение питания
|
DC 24 В (CG24)
|
|
Допуск по напряжению
|
±10%
|
|
Разъём
|
DIN 43650, форма J (с LED-индикатором)
|
|
Класс защиты
|
IP65 (с установленным разъёмом)
|
|
Время переключения (вкл.)
|
20–70 мс (DC, при рабочей температуре)
|
|
Время переключения (откл.)
|
10–60 мс
|
|
Поворот катушки
|
Возможен на 90°
|
|
Соответствие
|
CE
|
Материалы и совместимость
|
Параметр
|
Значение
|
|
Уплотнения
|
NBR
|
|
Корпус
|
Чугун
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD (минеральные масла)
|
|
Вязкость
|
15–380 мм²/с
|
|
Рабочая температура
|
−20°C … +70°C
|
|
Взаимозаменяемость
|
Rexroth 4WE6H, Huade 4WE6H (CETOP D03)
|
Преимущества
• Закрытый центр (H) — жёсткая фиксация нагрузки в нейтрали, нет дрейфа цилиндра
• DC 24 В — прямое управление от ПЛК без промежуточных устройств
• Разъём J с LED — диагностика состояния соленоида в полевых условиях
• Два соленоида — независимое управление прямым и обратным ходом
• OEM-аналог Rexroth / Huade 4WE6H — полная совместимость по монтажу
Применение
|
Отрасль / оборудование
|
Функция клапана
|
|
Гидравлические прессы
|
Фиксация ползуна в промежуточной позиции
|
|
Вертикальные подъёмники
|
Удержание груза при обесточенном клапане
|
|
Зажимные устройства
|
Фиксация детали на всё время обработки
|
|
Роботизированные системы
|
Точное позиционирование гидропривода
|
