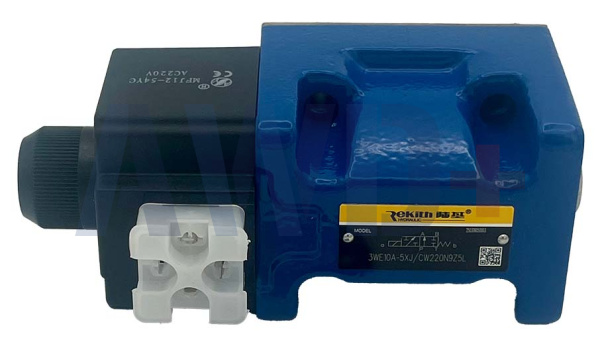

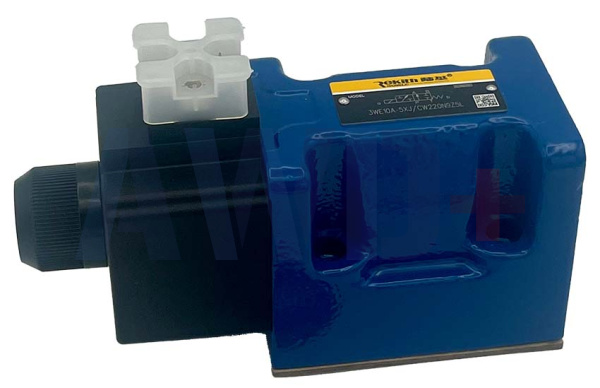

3WE10A-5XJ/CW220N9Z5L Золотниковый гидрораспределитель 3/2 | Символ A | NG10 | 350 бар | 120 л/мин | 220 В AC | Нормально открытый P→A
Назначение и область применения
Золотниковый гидрораспределитель с прямым электромагнитным управлением, 3/2-ходовой (3 порта, 2 положения), символ A, типоразмер NG10. Предназначен для управления направлением, пуском и остановкой потока рабочей жидкости в гидравлических системах с тремя рабочими портами.
Символ A — нормально открытый: в исходном положении (соленоид обесточен) P соединён с A, B соединён с T. При включении соленоида все три порта P, A, T закрываются. Пружина возвращает золотник в исходное положение при отключении питания. Это противоположность символа A (нормально закрытый).
Типичные области применения:
• Стационарные промышленные станки с питанием от сети 220 В AC — без блока питания DC
• Управление цилиндрами, где при потере питания нужна фиксация нагрузки (все порты закрыты)
• Пилотное управление крупными клапанами от промышленной сети 220 В
• Зажимные устройства с удержанием нагрузки при потере питания
• Гидравлические системы безопасности — нормально закрытое положение как безопасное
• Металлообрабатывающие станки, подъёмно-транспортное оборудование
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
3
|
3-port / 3-way
|
3 рабочих порта (P, A, T)
|
|
WE
|
Solenoid directional spool valve
|
Золотниковый распределитель с электромагнитным управлением, прямое действие
|
|
6
|
Size 10 / NG10
|
Типоразмер 10; монтажный стандарт ISO 4401-05-04-0-05 / NFPA D05
|
|
A
|
Spool symbol A
|
Символ A: нормально закрытый — в исходном положении все порты P, A, T закрыты; при включении — P→A, T закрыт; один соленоид, пружинный возврат
|
|
-5XJ
|
Series 6X (Rekith)
|
Серия 5X; дефис + J — маркировка Rekith
|
|
/C
|
Wet-pin DC solenoid
|
Мокрый соленоид переменного тока с воздушным зазором (wet-pin / air-gap AC)
|
|
G24
|
24 V DC
|
Напряжение питания переменного тока 220 В, 50/60 Гц
|
|
N9
|
Concealed manual override
|
Утопленный ручной дублёр — переключение без электропитания
|
|
Z5L
|
K4 connector + LED + varistor
|
Разъём DIN EN 175301-803 (K4) + LED-индикатор + варистор
|
Принцип работы — символ A (нормально открытый P→A)
Золотник клапана находится в двух стабильных положениях, управляемых соленоидом и пружиной возврата.
Исходное положение (соленоид обесточен):
Пружина удерживает золотник в исходном положении — все порты P, A, T закрыты. Давление в системе удерживается, нагрузка зафиксирована. Безопасное состояние при потере питания.
Включённое положение (соленоид под напряжением 220 В AC):
Переменный ток 220 В создаёт магнитное поле в якоре соленоида, перемещая золотник против пружины. P соединяется с A — жидкость подаётся к исполнительному механизму. T закрыт.
Возврат (отключение соленоида):
Пружина возвращает золотник в исходное нормально закрытое положение: все порты закрыты. Поток прекращается.
|
⚠ Символ A vs Символ A — принципиальное отличие
Символ A: нормально ЗАКРЫТЫЙ — при обесточивании поток P→A прекращается (безопасное стопорение). Символ A: нормально ОТКРЫТЫЙ — при обесточивании поток P→A возобновляется (безопасное движение/разблокирование). Выбор определяется тем, какое состояние является «безопасным» при потере питания в конкретном применении.
|
Символы золотника серии 3WE6
Данная модель — символ A (выделена синим).
|
Символ
|
Исходное (обесточен)
|
Включённое
|
Примечание
|
|
A
|
P, A, T — закрыты
|
P→A, T закрыт
|
Нормально закрытый; 1 соленоид
|
|
B
|
P→A, B→T
|
P, A, T — закрыты
|
Данная модель; нормально открытый P→A; при включении — все закрыты
|
|
C
|
P→A, B→T
|
P, A, B, T — закр.
|
Нормально открытый; при включении — все закрыты
|
|
E
|
P→A, B→T
|
P→B, A→T
|
Нормально открытый P→A; при включении — реверс
|
|
G
|
P→A и P→B, T закр.
|
P, A, B, T — закр.
|
Тандемный нормально открытый
|
|
H
|
P→A, P→B, A→T, B→T
|
P, A, B, T — закр.
|
Нормально открытый с разгрузкой
|
|
J
|
A→T, B→T, P закр.
|
P→A, B→T
|
Плавающий центр
|
|
Y
|
P, A, B — к T
|
P→A, B→T
|
Разгрузочный центр
|
Семейство серии WE6 — 3-, 4- и 5-ходовые
|
Серия
|
Конфигурация портов
|
Соленоидов
|
|
3WE6
|
3/2
|
1
|
|
4WE6
|
4/2 или 4/3
|
1 или 2
|
|
5WE6
|
5/2 или 5/3
|
1 или 2
|
Клапаны 3WE6, 4WE6 и 5WE6 имеют одинаковые монтажные размеры (ISO 4401-03, NG10) и взаимозаменяемы по монтажному интерфейсу.
Соленоид и разъём Z5L
Мокрый соленоид с воздушным зазором (wet-pin / air-gap AC): якорь погружён в рабочую жидкость, трение скольжения исключено, максимальный ресурс. Катушка съёмная, поворачивается на 90° для удобной ориентации разъёма. Замена катушки без вскрытия гидравлической полости.
Разъём Z5L включает:
• DIN EN 175301-803 форма A (K4) — промышленный стандарт
• Встроенный LED-индикатор — визуальная сигнализация наличия напряжения
• Варистор — защита ПЛК от индуктивных выбросов при отключении
Утопленный ручной дублёр (N9): переключение клапана без напряжения — для наладки, диагностики и аварийного управления.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
3WE10A-5XJ/CW220N9Z5L
|
|
Аналог (Rexroth)
|
3WE10A5X/CW220N9K4 | R900592016
|
|
Тип клапана
|
Золотниковый распределитель, прямое управление
|
|
Схема
|
3/2 (3 порта, 2 положения), символ A
|
|
Число соленоидов
|
1 (одинарный, одностороннее управление)
|
|
Исходное положение
|
P, A, T — закрыты (нормально закрытый, пружинный возврат)
|
|
Включённое положение
|
P→A, T закрыт
|
|
Возврат в исходное
|
Пружина (spring return)
|
|
Типоразмер
|
NG10
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05 / NFPA D05
|
|
Тип монтажа
|
Плитный (subplate mounting)
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Макс. расход
|
120 л/мин (31,7 US gpm)
|
|
Напряжение питания
|
220 В AC, 50/60 Гц
|
|
Тип соленоида
|
Мокрый переменного тока (wet-pin / air-gap AC)
|
|
Разъём
|
DIN EN 175301-803 (K4)
|
|
Разъём Z5L
|
LED-индикатор + варистор
|
|
Ручное управление
|
Утопленный дублёр N9
|
|
Уплотнения
|
NBR (стандарт)
|
|
Диапазон температур жидкости
|
−20…+80 °C
|
|
Вязкость
|
2,8…500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~4,84 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные
|
NBR ✓
|
|
HETG
|
Растительные масла
|
FKM ✓ (/V)
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (/V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (/V)
|
Для HETG, HEES, HEPG — версия /V (FKM уплотнения).
Монтаж
Плитный монтаж ISO 4401-03-02-0-05 (NG10/CETOP 3). Крепёжные болты: 4× M5-10.9, момент затяжки 7,4 Нм ± 10%.
Важные замечания:
• Порты P, A, T строго определены — перестановка недопустима
• Порт T должен быть всегда подключён к сливной линии
• Катушка поворачивается на 90° для удобной ориентации разъёма
• При параллельном включении нескольких клапанов — учитывать суммарный расход
Ключевые преимущества
• 3/2-ходовая схема — компактное решение для управления одной рабочей линией A
• Символ A: нормально открытый P→A — безопасное состояние при потере питания
• Пружинный возврат — автоматическое возвращение в нормально открытое положение
• Мокрый соленоид (wet-pin) — максимальный ресурс без обслуживания
• Съёмная поворотная катушка — замена без слива масла
• Разъём Z5L: LED + варистор — диагностика и защита электроники ПЛК
• Утопленный ручной дублёр N9 — наладка и аварийное управление
• Давление 350 бар при NG10 — высокая нагрузочная способность
• Стандарт ISO 4401-03 (NG10/CETOP 3) — взаимозаменяемость с 4WE6, 5WE6
• Полная размерная совместимость с Rexroth 3WE10A5X/CW220N9K4 (R900592016)
