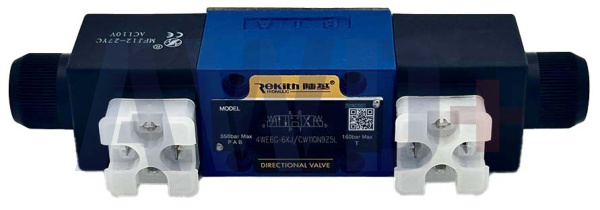

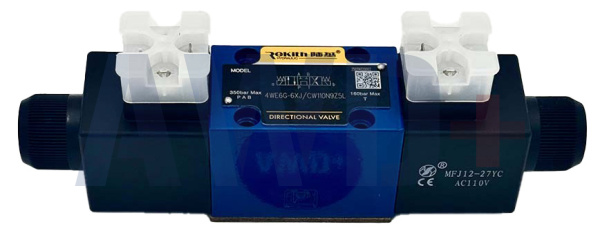

Гидрораспределитель 4WE6G-6XJ/CW110N9Z5L — четырёхходовой трёхпозиционный (4/3) электромагнитный золотниковый клапан прямого действия типоразмера NG6 с питанием переменного тока 110 В. Предназначен для промышленных объектов, где стандарт электропитания — 110 В AC: страны Азии, часть предприятий с оборудованием японского/американского происхождения.
Расшифровка артикула: 4WE — четырёхходовой соленоидный распределитель; 6 — типоразмер NG6 (CETOP 03); G — схема золотника (нейтраль: P заперт, A и B открыты в T); 6X — серия конструктива; J — разъём DIN 43650 с LED-индикатором; CW110 — AC 110 В со встроенным выпрямителем (Wechselstrom); N9Z5L — уплотнения NBR, разъём DIN.
Схема золотника G — особый тип открытого центра: в нейтральном положении порт P полностью заперт (насос изолирован от рабочего контура), а рабочие линии A и B соединены с T (слив). Это означает: цилиндр свободно разгружается через T при обесточенном клапане, но давление от насоса не передаётся в систему. Рабочий ход цилиндра (или вала мотора) не нагружает насос в нейтральном положении. Схема G применяется там, где нужно плавание исполнительного органа без нагрузки на насос со стороны рабочего контура.
Встроенный выпрямитель CW110 преобразует переменный ток 110 В в постоянный для питания катушки соленоида — внешний источник DC не требуется. Обратите внимание: AC-версии (CW) имеют несколько меньший максимальный расход (до 60 л/мин), чем DC-версии (до 80 л/мин). Разъём J с LED обеспечивает визуальный контроль состояния каждого соленоида в полевых условиях без измерительных приборов.
Монтаж плитовой CETOP D03 / ISO 4401-03-02-0-94: полная взаимозаменяемость с другими клапанами серии 4WE6 без переделки монтажной плиты и трубопроводов.
Технические характеристики
Основные гидравлические параметры
|
Параметр
|
Значение
|
|
Тип клапана
|
Гидрораспределитель 4/3, прямого действия
|
|
Типоразмер
|
NG6 (CETOP 03 / ISO 4401-03-02-0-94)
|
|
Схема золотника
|
G — нейтраль: P заперт, A и B → T
|
|
Макс. давление (P, A, B)
|
до 350 бар
|
|
Макс. давление (T)
|
до 250 бар
|
|
Макс. расход (AC)
|
до 60 л/мин
|
|
Монтаж
|
Плитовой, CETOP D03 / ISO 4401-03-02-0-94
|
|
Серия конструктива
|
6X
|
Соленоид и электрические параметры
|
Параметр
|
Значение
|
|
Тип соленоида
|
Мокрый якорь (wet-pin), два соленоида, отделяемая катушка
|
|
Напряжение питания
|
AC 110 В (CW110) со встроенным выпрямителем
|
|
Допуск по напряжению
|
±10%
|
|
Разъём
|
DIN 43650, форма J (с LED-индикатором)
|
|
Класс защиты
|
IP65 (с установленным разъёмом)
|
|
Поворот катушки
|
Возможен на 90° без замены катушки
|
|
Замена катушки
|
Без вскрытия камеры давления
|
|
Соответствие
|
CE
|
⚠ AC-версии (CW110) имеют максимальный расход до 60 л/мин против 80 л/мин у DC-версий. Если требуется расход свыше 60 л/мин — рассмотрите вариант 4WE6G-6XJ/CG24N9Z5L (DC 24 В).
Материалы и совместимость
|
Параметр
|
Значение
|
|
Уплотнения
|
NBR (Buna-N)
|
|
Корпус
|
Чугун (литой)
|
|
Золотник
|
Легированная сталь
|
|
Совместимые жидкости
|
HL, HLP, HLPD, HVLP, HVLPD (минеральные масла)
|
|
Вязкость
|
15–380 мм²/с
|
|
Рабочая температура
|
−20°C … +70°C
|
|
Взаимозаменяемость
|
Rexroth 4WE6G, Huade 4WE6G (монтаж CETOP D03)
|
Детальное сравнение схем золотника G и смежных
|
Схема
|
Порт P
|
Порты A, B
|
Когда применять
|
|
D
|
→T (разгружен)
|
Заперты
|
Нужна разгрузка насоса + фиксация цилиндра
|
|
E
|
Заперт
|
→T (слив)
|
Изоляция насоса, свободная разгрузка цилиндра
|
|
G ←
|
Заперт
|
→T (слив)
|
Плавание цилиндра при изолированном насосе (данная модель)
|
|
H
|
Заперт
|
Заперты
|
Жёсткая фиксация — все порты закрыты
|
|
Y
|
→T (разгружен)
|
→T (слив)
|
Полный открытый центр — разгрузка насоса и плавание
|
Преимущества
• Схема G: плавание цилиндра в нейтрали — шток свободно движется от внешней нагрузки без гидравлического сопротивления
• Насос изолирован: P заперт в нейтрали — рабочий контур не давит на насос в режиме ожидания
• AC 110 В — прямое подключение к сети без источника DC; стандарт для объектов Азии и японского/американского оборудования
• Встроенный выпрямитель CW — не требует внешних блоков питания DC
• LED разъём J — мгновенная визуальная диагностика состояния каждого соленоида
• Плитовой монтаж CETOP D03 — замена без демонтажа трубопроводов
• OEM-аналог Rexroth / Huade 4WE6G — полная взаимозаменяемость по монтажным размерам
Применение
|
Оборудование / отрасль
|
Функция клапана
|
|
Промышленные прессы (сеть 110 В)
|
Управление ходом при стандарте питания AC 110 В
|
|
Зажимные приспособления
|
Свободный разжим при обесточивании — плавание штока
|
|
Подъёмное оборудование
|
Реверс подъёмного цилиндра с разгрузкой
|
|
Гидростанции экспортного исполнения
|
Соответствие местным стандартам питания 110 В
|
|
Лесозаготовительные машины
|
Управление захватом/поворотом при сети 110 В
|
|
Агрегаты японского производства
|
Прямая замена без переделки электрощита
|
Нужна версия на DC 24 В (4WE6G-6XJ/CG24N9Z5L) или AC 220 В? Доступны — уточните у менеджера.
