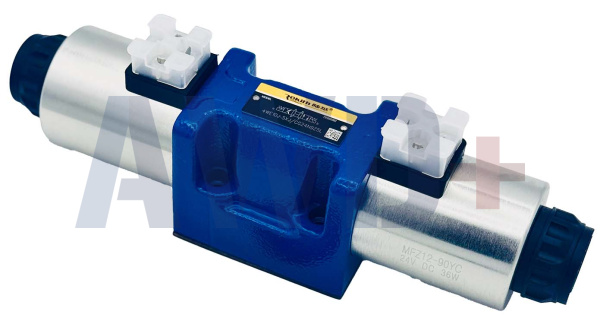

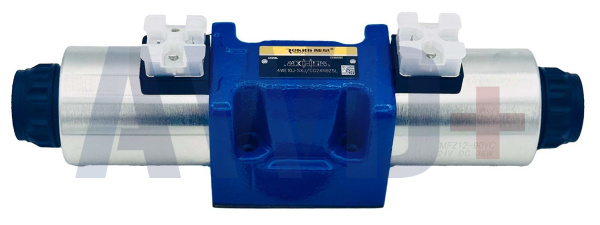

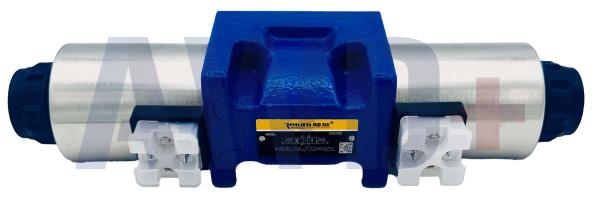

4WE10J-5XJ/CG24N9Z5L Золотниковый гидрораспределитель 4/3 | Символ J (плавающий центр) | NG10 | 315 бар | 120 л/мин | 24 В DC
Назначение и область применения
Золотниковый гидрораспределитель с прямым электромагнитным управлением, 4/3-ходовой (4 порта, 3 положения), символ J (плавающий центр), типоразмер NG10. Два соленоида управляют переключением в рабочие положения; пружины возвращают золотник в нейтральное центральное положение при обесточивании.
Символ J — плавающий центр нейтрали: в нейтральном положении оба рабочих порта A и B соединены со сливом T, а напорный порт P закрыт. Исполнительный механизм (цилиндр) свободно «плавает» — шток может перемещаться под внешней нагрузкой без сопротивления. Насос нагружен (P закрыт в нейтрали).
Типичные области применения:
• Гидравлические цилиндры, требующие свободного перемещения штока в нейтрали
• Горизонтально-ориентированные цилиндры с внешней нагрузкой, воздействующей на шток
• Системы, где в нейтрали необходима «плавучесть» исполнительного механизма
• Гидромоторы с требованием свободного вращения в нейтрали
• Металлообрабатывающие станки с горизонтальными подачами
• Системы натяжения и выравнивания с гидравлическим демпфированием
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
4
|
4-port / 4-way
|
4 рабочих порта: P (давление), A, B (рабочие линии), T (слив)
|
|
WE
|
Solenoid directional spool valve
|
Золотниковый распределитель с электромагнитным управлением, прямое действие
|
|
10
|
Size 10 / NG10
|
Типоразмер 10; монтажный стандарт ISO 4401-05-04-0-05 / NFPA D05
|
|
J
|
Spool symbol J
|
Символ J: 4/3-ходовой; центр нейтрали — плавающий (A→T, B→T, P закрыт); два соленоида, пружинный центр
|
|
-5XJ
|
Series 5X (Rekith)
|
Серия 5X; дефис + J — маркировка Rekith
|
|
/C
|
Wet-pin DC solenoid
|
Мокрый соленоид с воздушным зазором (wet-pin / air-gap DC)
|
|
G24
|
24 V DC
|
Напряжение питания постоянного тока 24 В
|
|
N9
|
Concealed manual override
|
Утопленный ручной дублёр
|
|
Z5L
|
K4 + LED + varistor
|
Разъём DIN EN 175301-803 (K4) + LED-индикатор + варистор
|
Принцип работы — символ J (плавающий центр)
Клапан имеет три положения золотника: нейтраль (пружинный центр) и два рабочих положения (соленоид a и соленоид b).
Нейтральное положение (оба соленоида обесточены, пружины центрируют):
Порт P закрыт — давление не подаётся к исполнительному механизму, насос нагружен. Порты A и B соединены с T — рабочие линии открыты в слив. Шток цилиндра может свободно перемещаться под внешней силой без гидравлического сопротивления (floating / плавающий режим).
Включение соленоида a (P→A, B→T):
Соленоид a смещает золотник влево: P соединяется с A, B соединяется с T. Цилиндр движется в направлении A (втягивание или выдвижение — зависит от подключения).
Включение соленоида b (P→B, A→T):
Соленоид b смещает золотник вправо: P соединяется с B, A соединяется с T. Цилиндр движется в обратном направлении.
Возврат в нейтраль:
При отключении любого соленоида пружины возвращают золотник в центральное положение J: P закрыт, A и B → T.
|
⚠ Символ J: P закрыт в нейтрали — насос нагружен
В отличие от символов Y и H (где P открыт в T в нейтрали и насос разгружен), символ J держит P закрытым. Насос нагружен до давления предохранительного клапана. Если в нейтральном положении длительного простоя нужна разгрузка насоса — выбирайте символ Y или H. Символ J оптимален при кратковременных остановах или когда давление P в нейтрали используется для других функций.
|
Типы центра нейтрали серии 4WE10
|
Тип центра
|
Нейтраль (состояние портов)
|
Особенность
|
Символы
|
|
Закрытый (Closed center)
|
P, A, B, T — закрыты
|
Удержание нагрузки; насос нагружен
|
Символы A, E
|
|
Тандемный (Tandem center)
|
P→A→B→T
|
Разгрузка насоса; нагрузка удерживается
|
Символы D, G
|
|
Разгрузочный (Open center)
|
P, A, B → T
|
Разгрузка насоса; нагрузка «плавает»
|
Символы H, Y
|
|
Плавающий (Floating center)
|
A→T, B→T, P закрыт
|
Данная модель J; исполнит. механизм свободен, насос удержан
|
Символ J
|
Символы золотника серии 4WE10
Данная модель — символ J (выделена синим).
|
Символ
|
Нейтраль
|
Рабочее положение
|
Применение
|
|
E
|
P→A, B→T
|
P→B, A→T
|
4/2; нормально открытый P→A; реверс при включении b
|
|
G
|
P→A+B, T закрыт
|
P, A, B, T — закрыты
|
4/3; тандемный нормально открытый; пружинный центр
|
|
H
|
P→A, P→B, A→T, B→T
|
P, A, B, T — закрыты
|
4/3; разгрузочный нормально открытый
|
|
J
|
A→T, B→T, P закрыт
|
P→A, B→T / P→B, A→T
|
Данная модель; 4/3; плавающий центр; насос разгружен P закрыт
|
|
Y
|
P, A, B → T
|
P→A, B→T / P→B, A→T
|
4/3; разгрузочный центр; насос разгружен в нейтрали
|
|
C
|
P→A, B→T
|
P, A, B, T — закрыты
|
4/3; нормально открытый P→A; при включении — все закрыты
|
|
D
|
P→A→B→T (тандем)
|
P→A, B→T / P→B, A→T
|
4/3; тандемный центр; насос разгружен в нейтрали
|
Соленоид и разъём Z5L
Два мокрых DC-соленоида с воздушным зазором (wet-pin / air-gap). Катушки съёмные, поворачиваются на 90° — замена без слива масла. Никогда не включать оба соленоида одновременно.
Разъём Z5L (на каждом соленоиде):
• DIN EN 175301-803 форма A (K4) — промышленный стандарт
• LED-индикатор — визуальная сигнализация наличия питания
• Варистор — защита ПЛК от индуктивных выбросов при отключении
Утопленный ручной дублёр N9: переключение без напряжения — наладка и аварийное управление.
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
4WE10J-5XJ/CG24N9Z5L
|
|
Аналог (Rexroth)
|
4WE10J5X/CG24N9K4
|
|
Тип клапана
|
Золотниковый распределитель, прямое управление
|
|
Схема
|
4/3 (4 порта, 3 положения), символ J
|
|
Тип центра нейтрали
|
Плавающий (floating center): A→T, B→T, P закрыт
|
|
Число соленоидов
|
2 (соленоид a и соленоид b)
|
|
Возврат в нейтраль
|
Пружинный центр (spring-centered)
|
|
Типоразмер
|
NG10
|
|
Монтажный стандарт
|
ISO 4401-05-04-0-05 / NFPA D05
|
|
Тип монтажа
|
Плитный (subplate mounting)
|
|
Макс. рабочее давление
|
315 бар (4568 psi)
|
|
Макс. расход
|
120 л/мин (31,7 US gpm)
|
|
Напряжение питания
|
24 В DC
|
|
Тип соленоида
|
Мокрый с воздушным зазором (wet-pin / air-gap DC)
|
|
Разъём
|
DIN EN 175301-803 (K4)
|
|
Разъём Z5L
|
LED-индикатор + варистор
|
|
Ручное управление
|
Утопленный дублёр N9
|
|
Уплотнения
|
NBR (стандарт)
|
|
Диапазон температур жидкости
|
−20…+80 °C
|
|
Вязкость
|
2,8…500 мм²/с
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Монтажная ориентация
|
Произвольная
|
|
Вес
|
~4,84 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP, HVLPD
|
Вязкостно-улучшенные масла
|
NBR ✓
|
|
HETG
|
Растительные масла
|
FKM ✓ (/V)
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (/V)
|
|
HEPG
|
Полигликоли
|
FKM ✓ (/V)
|
Для HETG, HEES, HEPG — версия /V (FKM уплотнения).
Монтаж
Плитный монтаж ISO 4401-05 (NG10/D05). Крепёжные болты: 4× M6-10.9.
• Никогда не включать оба соленоида a и b одновременно
• В нейтрали P закрыт — насос нагружен; предусмотреть предохранительный клапан
• Порты A и B в нейтрали открыты в T — не допускать нагрузки, создающей обратное давление в T
• Катушки поворачиваются на 90° для удобной ориентации разъёмов
Ключевые преимущества
• 4/3-ходовая схема с плавающим центром J — свободное перемещение штока под внешней нагрузкой
• A и B соединены с T в нейтрали — нулевое гидравлическое сопротивление для исполнительного механизма
• Пружинный центр — надёжный возврат в нейтраль при потере питания
• Два соленоида 24 В DC — точное управление от ПЛК
• Мокрые соленоиды — максимальный ресурс без обслуживания
• Разъём Z5L: LED + варистор — диагностика и защита электроники
• NG10, ISO 4401-05 — взаимозаменяемость с другими клапанами NG10
• Полная совместимость с Rexroth 4WE10J5X/CG24N9K4
