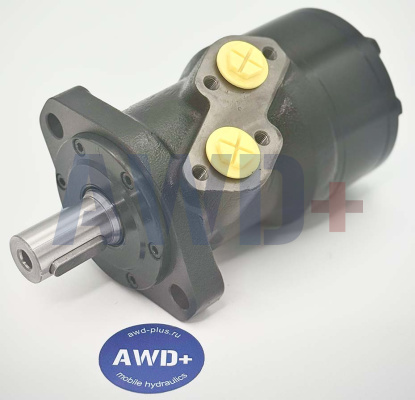

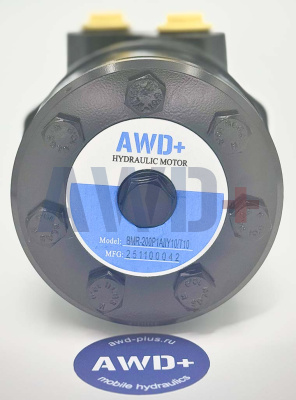

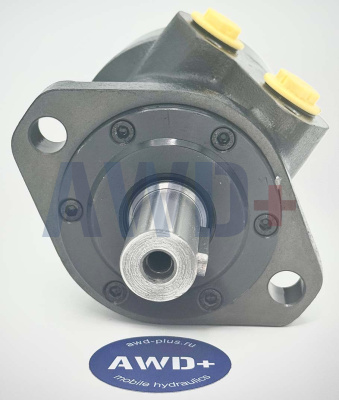

Гидромотор Zihyd BMR-200P1AIIY10T10 — орбитальный (героторный) гидромотор серии BMR с рабочим объёмом 200 см³/об. Принцип работы основан на эксцентрическом вращении ротора внутри статора по героторной схеме (шестерня внутреннего зацепления), что обеспечивает высокий крутящий момент при малых оборотах и компактные габариты — преимущество перед аксиально-поршневыми схемами в тихоходных приводах.
Маркировка P1 означает реверсивное исполнение, AI — аксиальный внутренний дренаж, I — одинарное дополнительное уплотнение, Y10 — шлицевой вал DIN 5480 (10 зубьев), T10 — фланец SAE B-4. Конструкция исключает внешние дренажные линии, упрощая монтаж в компактных гидростанциях и машинах. Встроенный клапан защиты от превышения давления опционально устанавливается в крышку.
Серия BMR хорошо зарекомендовала себя в сельскохозяйственных машинах, коммунальной технике, конвейерных системах и гидравлических лебёдках. Высокий пусковой момент позволяет работать без редуктора в приводах с прямым соединением. Совместим с минеральными маслами HLP/HVLP ISO VG 32–68 и биоразлагаемыми жидкостями HETG/HEES.
Технические характеристики
|
Рабочий объём
|
200 см³/об
|
|
Тип
|
Орбитальный (героторный)
|
|
Номинальное давление
|
200 бар
|
|
Пиковое давление
|
до 250 бар
|
|
Максимальная частота вращения
|
800 об/мин
|
|
Минимальная частота вращения
|
от 5 об/мин
|
|
Номинальный крутящий момент
|
~600 Н·м при 200 бар
|
|
Максимальный расход
|
160 л/мин
|
|
КПД объёмный
|
≥ 94%
|
|
КПД механический
|
≥ 90%
|
|
Направление вращения
|
Реверсивный
|
|
Тип вала
|
Шлицевой DIN 5480 (z=10)
|
|
Присоединение корпуса
|
Фланец SAE B-4
|
|
Порты гидролинии
|
BSP G 1"
|
|
Дренаж
|
Аксиальный внутренний (AI)
|
|
Рабочая жидкость
|
HLP, HVLP ISO VG 32–68
|
|
Диапазон рабочих температур
|
−20°C … +80°C
|
|
Масса
|
~8,5 кг
|
Ключевые особенности и преимущества
• Героторная схема — высокий пусковой момент (~600 Н·м) без внешнего редуктора, идеально для тихоходных приводов.
• Минимальная частота вращения от 5 об/мин — плавное позиционирование и ползучий ход.
• Реверс (P1) — полноценная работа в обоих направлениях без дополнительной гидравлической обвязки.
• Встроенный аксиальный дренаж (AI) — нет необходимости во внешней дренажной трубке, упрощение монтажа.
• Компактность при высоком моменте — весит ~8,5 кг против 15–20 кг у аксиально-поршневых аналогов той же мощности.
• Простота конструкции — минимум деталей, высокая надёжность, низкая стоимость обслуживания.
• Совместимость с биоразлагаемыми маслами — применение в экологически чувствительных зонах.
Области применения
• Сельскохозяйственные машины — привод шнеков, транспортёров, посевных агрегатов.
• Коммунальная техника — поливомоечные машины, мусоровозы, подметальные агрегаты.
• Горизонтальные буровые машины (ГНБ) — привод вращателя.
• Гидравлические лебёдки и якорные механизмы.
• Ленточные и скребковые конвейеры — прямой привод барабана.
• Малогабаритные погрузчики и телескопические обработчики.
• Мешалки и смесители — привод рабочего органа.
Условия поставки
• Наличие на складе — уточняйте актуальный остаток у менеджера.
• Доставка по всей России: СДЭК, Деловые Линии, ПЭК.
• Отгрузка в день оплаты при наличии товара.
• Гарантия производителя — 12 месяцев с даты отгрузки.
• Документация: паспорт изделия, сертификат соответствия, инструкция по монтажу.
