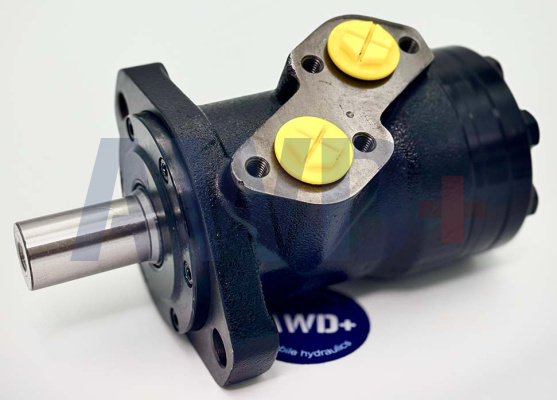

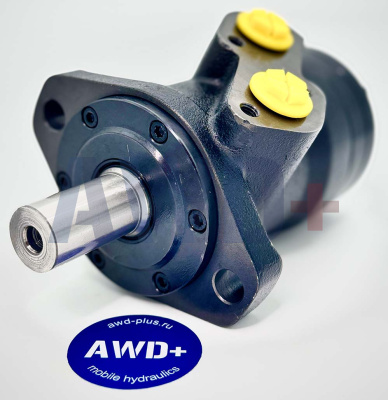

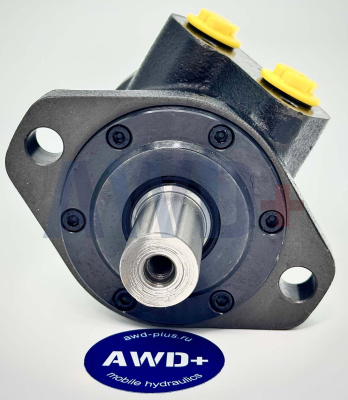

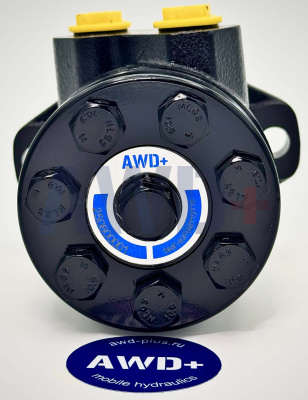

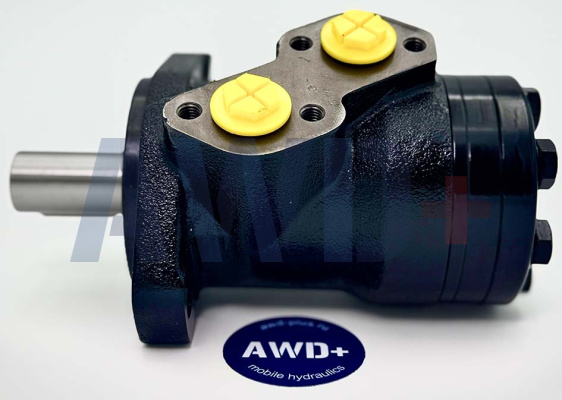

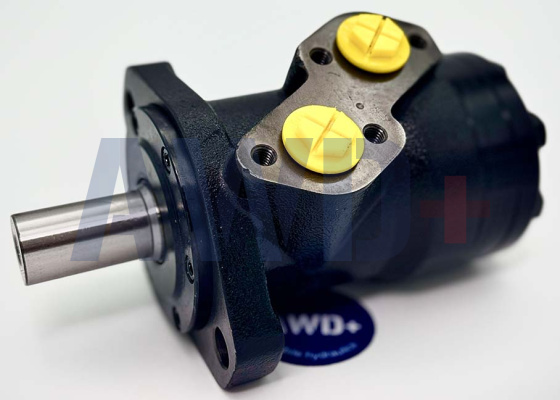

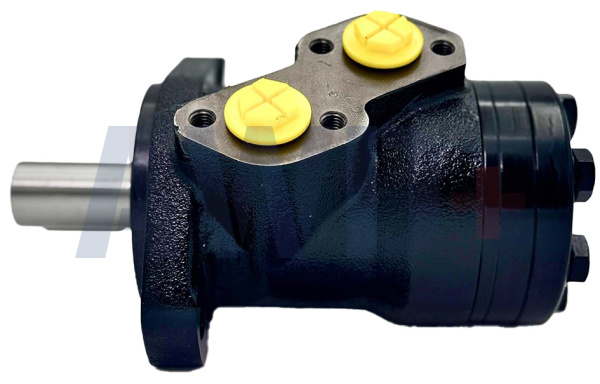

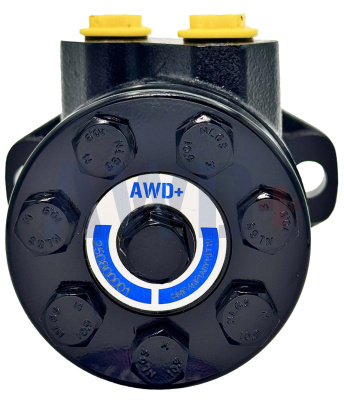

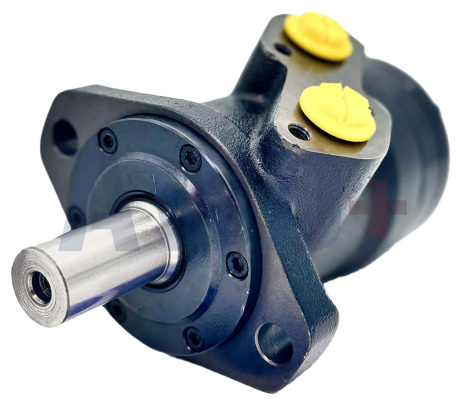

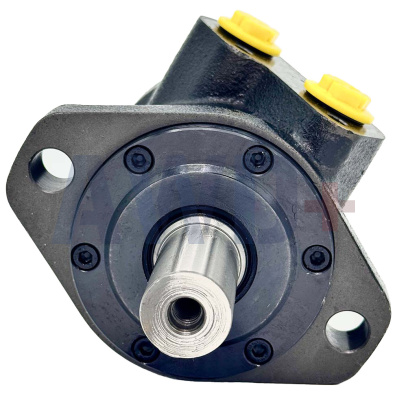

BMP-80P1AIIY10T10 Осевой орбитальный гидромотор Gerotor | 79,3 мл/об | 140 бар (непр.) | 750 об/мин | Фланец A II | Вал P1 Ø25 мм | Порты G1/2"
Назначение и область применения
Малогабаритный, экономичный осевой орбитальный гидромотор со шпиндельным распределением масла. Конструкция основана на шестерённом узле Gerotor (интегрированный вращающийся статор). Обеспечивает малый объём, высокую плотность мощности и лёгкий вес. Вал выдерживает высокое давление — мотор допускает параллельное и последовательное соединение.
Согласно каталогу Zihyd: «This series of motor are small volume, economical type, which is designed with Spool Valve, which adapt the gerotor gear set design and provide compact volume, high power and low weight.»
Преимущества серии BMP (из каталога):
• Передовое производство Gerotor — высокий пусковой момент, высокий КПД, долгий ресурс
• Вал с высококонцентрическим уплотнением — параллельное и последовательное подключение
• Плавная работа во всём диапазоне скоростей
Типичные применения:
• Сельскохозяйственная и лесная техника: приводы рабочих органов
• Строительное оборудование и транспортные машины
• Горнодобывающее и металлообрабатывающее оборудование
• Пластмассовые машины, пилы, конвейеры, рабочие платформы
Расшифровка маркировки
|
Код
|
Значение
|
Описание
|
|
BMP
|
BMP Orbit Hydraulic Motor With Spool Valve
|
Осевой орбитальный гидромотор с шестернёй Gerotor; малый объём, высокая плотность мощности, экономичный тип
|
|
80
|
Displacement 80 ml/r
|
Рабочий объём 79,3 мл/об (типоразмер 80)
|
|
P1
|
Output shaft P1
|
Вал Ø25 мм цилиндрический, шпонка 8×7×32 мм (из каталога Zihyd)
|
|
A II
|
2-hole oval flange A II
|
2-болтовый овальный фланец A II — Ø13,5 мм отверстия, Ø106,4 мм м/ц, центровочный Ø90 мм
|
|
Y
|
Port code Y
|
Порты: P(A,B) = G1/2" (глубина 15 мм); T (дренаж) = M14×1,5 (глубина 12 мм) — по таблице портов BMP каталога Zihyd
|
|
10
|
Port code 10
|
Второй код порта: P(A,B) = G1/2" (15); T = G1/4" (12) — код Y10 из таблицы BMPH/BMP
|
|
T
|
—
|
Дополнительный суффикс (кратное обозначение исполнения портов согласно заказу)
|
|
10
|
Standard / no drain line
|
Стандартное исполнение без внешней дренажной линии (No case drain)
|
Технические данные из каталога Zihyd
|
Параметр
|
Значение
|
|
Бренд
|
Zihyd (宁波中意液压马达有限公司)
|
|
Артикул
|
BMP-80P1AIIY10T10
|
|
Серия
|
BMP — малый объём, экономичный, Gerotor, аксиальное распределение
|
|
Аналоги
|
Danfoss OMP 80 / M+S MP 80 / Parker TGA080 / Char-Lynn
|
|
Рабочий объём
|
79,3 мл/об
|
|
Макс. давление непрерывное
|
14 МПа (140 бар)
|
|
Макс. давление кратковременное
|
17,5 МПа (175 бар) — до 10% времени в минуту
|
|
Макс. давление пиковое
|
22 МПа (220 бар) — до 1% времени в минуту
|
|
Макс. момент непрерывный
|
148 Н·м
|
|
Макс. момент кратковременный
|
189 Н·м
|
|
Макс. момент пиковый
|
225 Н·м
|
|
Макс. скорость непрерывная
|
750 об/мин
|
|
Макс. скорость кратковременная
|
750 об/мин
|
|
Макс. расход непрерывный
|
60 л/мин
|
|
Макс. мощность непрерывная
|
10 кВт
|
|
Монтажный фланец
|
A II — 2-болтовый овальный (2-hole oval flange)
|
|
Выходной вал
|
P1 — Ø25 мм цилиндрический, шпонка 8×7×32 мм
|
|
Порты P(A,B)
|
G1/2" (глубина 15 мм) — код Y10
|
|
Порт T (дренаж)
|
G1/4" (глубина 12 мм) — код Y10
|
|
Длина L (BMP-80)
|
145 мм; L1 = 153 мм; B = 10,5 мм
|
|
Вес
|
5,7 кг
|
|
Корпус
|
Шаровидный чугун
|
|
Температура масла
|
+20…+60 °C нормальная; макс. +90 °C (≤ 1 часа)
|
|
Вязкость масла
|
32–74 мм²/с
|
|
Фильтрация
|
10 мкм номинальная
|
|
⚠ Три режима давления
Непрерывный (Cont.): постоянная работа. Кратковременный (Int.): до 10% в минуту. Пиковый (Peak): до 1% в минуту. Оптимальный режим работы — 1/3–2/3 от номинала.
|
Размерный ряд серии BMP (из каталога Zihyd)
* Строка BMP-80 выделена синим — данная модель.
|
Тип
|
Объём, мл/об
|
P непр., МПа
|
P крат., МПа
|
P пик., МПа
|
М (непр/крат/пик), Н·м
|
n непр., об/мин
|
n крат., об/мин
|
Q, л/мин
|
Мощн., кВт
|
|
BMP-50
|
52,9
|
14
|
17,5
|
22
|
98 / 125 / 149
|
755
|
750
|
40
|
7
|
|
BMP-80
|
79,3
|
14
|
17,5
|
22
|
148 / 189 / 225
|
750
|
750
|
60
|
10
|
|
BMP-100
|
98,2
|
14
|
17,5
|
22
|
183 / 238 / 278
|
610
|
750
|
60
|
10
|
|
BMP-125
|
120,9
|
14
|
17,5
|
22
|
229 / 292 / 345
|
490
|
750
|
60
|
10
|
|
BMP-160
|
158,7
|
14
|
17,5
|
22
|
295 / 382 / 450
|
375
|
475
|
60
|
10
|
|
BMP-200
|
196,4
|
14
|
17,5
|
22
|
364 / 470 / 535
|
305
|
385
|
60
|
10
|
|
BMP-250
|
241,8
|
14
|
17,5
|
22
|
370 / 460 / 535
|
245
|
310
|
60
|
8,5
|
|
BMP-315
|
317,3
|
9
|
14
|
18
|
375 / 505 / 550
|
185
|
240
|
60
|
7
|
|
BMP-400
|
392,9
|
7
|
10,5
|
14
|
360 / 525 / 640
|
150
|
190
|
60
|
6,5
|
Фланцы и портовые коды серии BMP (из каталога Zihyd)
Фланец A II — 2-болтовый овальный (данная модель):
• 2 отверстия Ø13,5 мм, M/C Ø106,4 мм, центровочный Ø90 мм
• Диаметр фланца Ø130 мм
Фланец C, C1 — квадратный:
• C: 4×M10 (C-тип), или 4×3/8-16UNC (C1-тип)
• Размер 82×82 мм (фланец C), с посадочным отверстием Ø90 мм
Таблица портовых кодов BMP/BMPH (из каталога Zihyd):
|
Код
|
P(A,B)
|
T (дренаж)
|
|
Y
|
G1/2" (15 мм)
|
M14×1,5 (12 мм)
|
|
Y1
|
M18×1,5 (15 мм)
|
M14×1,5 (12 мм)
|
|
Y2
|
M22×1,5 (15 мм)
|
M14×1,5 (12 мм)
|
|
Y4
|
ZG3/8" (15 мм)
|
M14×1,5 (12 мм)
|
|
Y10
|
G1/2" (15 мм)
|
G1/4" (12 мм)
|
|
Y15
|
7/8-14UNF (15 мм)
|
5/16-18UNC (10 мм)
|
Монтаж и эксплуатация
• Температура масла: +20…+60 °C нормальная; до +90 °C не более 1 часа
• Рекомендуемая вязкость: 32–74 мм²/с
• Фильтрация 10 мкм; магнит в фильтре или баке
• При давлении в корпусе > 20 бар — подключить дренажную линию
• Первый час: не более 30% номинального давления (приработка)
• Оптимум: 1/3–2/3 от номинальных параметров
