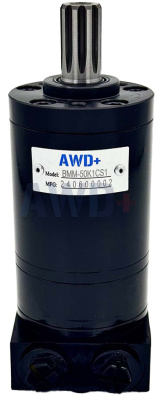

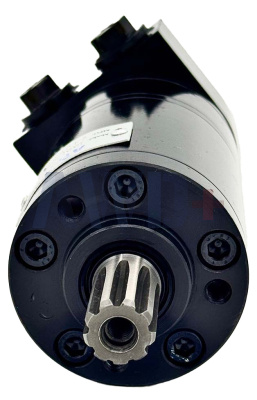

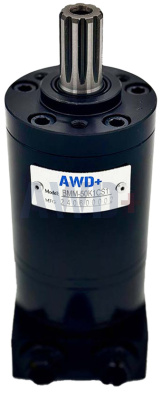

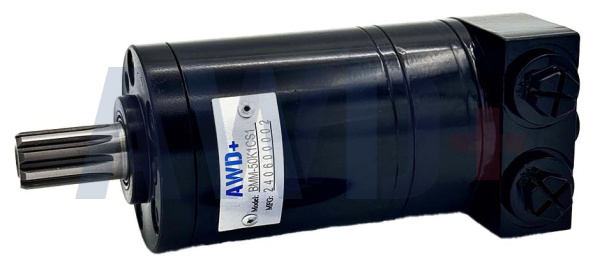

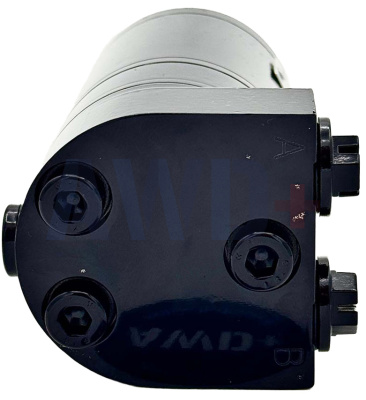

BMM-50K1CS1 Осевой орбитальный гидромотор | 50,3 мл/об | 70 бар (непр.) | 395 об/мин | Боковые порты | Шлицевой вал K1 | Фланец C
Назначение и область применения
Осевой орбитальный гидромотор со шпиндельным (аксиальным) распределением масла. Корпус выполнен из шаровидного чугуна достаточной интенсивности. Предназначен для применений с умеренной нагрузкой и интервальным режимом работы (не постоянная нагрузка). Широко применяется в сельском хозяйстве, лесной отрасли, пластмассовой промышленности, на станках, в горнодобывающем оборудовании и мини-машинах.
Уплотнение вала выдерживает высокое давление — мотор допускает параллельное и последовательное соединение в гидросистемах.
Типичные области применения:
• Сельскохозяйственная техника: косилки, комбайны, опрыскиватели, малые трактора
• Лесная техника: малые пилы, подаватели, кустарниковые косилки
• Пластмассовая промышленность: инъекционные машины, конвейеры
• Металлообрабатывающие станки: поворотные столы, конвейерные подачи
• Горнодобывающая техника: малые конвейеры, питатели
• Мини-машины и оборудование с малым пространством для установки
Расшифровка маркировки
|
Код
|
Значение
|
Описание
|
|
BMM
|
Orbit Hydraulic Motor With Spool Valve
|
Осевой (шпиндельный) орбитальный гидромотор. Корпус из шаровидного чугуна. Аксиальное распределение масла через шпиндель
|
|
50
|
Displacement 50 ml/r
|
Рабочий объём 50,3 мл/об
|
|
K
|
Output shaft K1
|
Шлицевой вал Ø16,5 мм, эвольвентный шлиц B17×14 DIN5482 (согласно каталогу Zihyd)
|
|
1
|
Variant 1
|
Стандартное исполнение вала K1
|
|
C
|
3-M6 Circle flange, pilot Ø31.5
|
Круглый фланец с 3×M6, центровочный поясок Ø31,5 мм
|
|
S
|
Side port S*
|
Боковое расположение портов P(A,B) — порты вынесены сбоку корпуса
|
|
1
|
Standard rotation direction
|
Стандартное направление вращения (при подаче в A — по часовой, вал смотрит на вас)
|
Технические данные из каталога Zihyd
|
Параметр
|
Значение
|
|
Бренд
|
Zihyd (宁波中意液压马达有限公司)
|
|
Артикул
|
BMM-50K1CS1
|
|
Серия
|
BMM — осевой орбитальный мотор со шпиндельным распределением
|
|
Аналоги
|
Danfoss OMM 50 / M+S MM 50 / Char-Lynn / Parker TGA050
|
|
Рабочий объём
|
50,3 мл/об
|
|
Макс. давление непрерывное
|
7 МПа (70 бар)
|
|
Макс. давление кратковременное
|
14 МПа (140 бар) — до 10% времени в минуту
|
|
Макс. давление пиковое
|
20 МПа (200 бар) — до 1% времени в минуту
|
|
Макс. давление на входе непрерывное
|
175 бар (серия BMM 8–50)
|
|
Макс. давление на входе кратковр.
|
225 бар (серия BMM 8–50)
|
|
Макс. момент непрерывный
|
46 Н·м
|
|
Макс. момент кратковременный
|
88 Н·м
|
|
Макс. момент пиковый
|
100 Н·м
|
|
Макс. скорость непрерывная
|
395 об/мин
|
|
Макс. скорость кратковременная
|
500 об/мин
|
|
Макс. расход непрерывный
|
20 л/мин
|
|
Макс. мощность непрерывная
|
1,8 кВт
|
|
Монтажный фланец
|
C — круглый 3×M6, центровочный поясок Ø31,5 мм
|
|
Выходной вал
|
K1 — шлицевой Ø16,5 мм, B17×14 DIN5482
|
|
Расположение портов
|
S — боковые (Side port)
|
|
Порты P(A,B)
|
G3/8 (глубина 12 мм)
|
|
Порт T (дренаж)
|
G1/8 (глубина 8 мм)
|
|
Направление вращения
|
Стандартное (S1/Standard — 1)
|
|
Вес
|
2,4 кг
|
|
Корпус
|
Шаровидный чугун (ductile cast iron)
|
|
Температура масла
|
+20…+60 °C нормальная; макс. +90 °C (≤ 1 часа)
|
|
Вязкость масла
|
32–74 мм²/с рекомендуемая
|
|
Фильтрация
|
10 мкм номинальная
|
Принцип работы — аксиальное шпиндельное распределение
Серия BMM использует аксиальное распределение масла через шпиндель (Spool Valve). Рабочая жидкость поступает в шпиндель и последовательно открывает/закрывает каналы к рабочим камерам шестерённого узла (Gerotor) через внутренние каналы в корпусе. Шпиндель синхронно вращается с выходным валом через жёсткую связь.
Конструкция обеспечивает малый объём, высокий КПД и длительный ресурс. Два встроенных обратных клапана в корпусе позволяют сбрасывать давление в корпусе внутренним образом — в большинстве применений внешняя дренажная линия не нужна.
|
⚠ Три режима давления
Непрерывный (Cont.): постоянная работа. Кратковременный (Int.): до 10% времени в минуту (6 сек/мин). Пиковый (Peak): до 1% времени в минуту (0,6 сек/мин). Превышение пиковых значений недопустимо.
|
Размерный ряд серии BMM (из каталога Zihyd)
* Строка BMM-50 выделена синим — данная модель.
|
Тип
|
Объём, мл/об
|
Давл.непр. МПа
|
Давл.крат. МПа
|
Давл.пик. МПа
|
М (непр/крат/пик), Н·м
|
n непр., об/мин
|
n крат., об/мин
|
Q непр., л/мин
|
P непр., кВт
|
Вес, кг
|
|
BMM-8
|
8,2
|
10
|
14
|
20
|
11 / 15 / 21
|
1950
|
2450
|
16
|
1,8
|
1,9
|
|
BMM-12,5
|
12,9
|
10
|
14
|
20
|
16 / 23 / 33
|
1550
|
2450
|
20
|
2,4
|
2,0
|
|
BMM-20
|
19,9
|
10
|
14
|
20
|
25 / 35 / 51
|
1005
|
1250
|
20
|
2,4
|
2,1
|
|
BMM-32
|
31,6
|
10
|
14
|
20
|
40 / 57 / 64
|
630
|
800
|
20
|
2,4
|
2,2
|
|
BMM-40
|
39,8
|
9
|
14
|
20
|
45 / 70 / 82
|
500
|
630
|
20
|
2,2
|
2,3
|
|
BMM-50
|
50,3
|
7
|
14
|
20
|
46 / 88 / 100
|
395
|
500
|
20
|
1,8
|
2,4
|
Порты и подключение (из каталога Zihyd)
Для данной модели (боковые порты S, фланец C, 3×M6):
• Порты P(A,B): G3/8" (глубина 12 мм)
• Порт T (дренаж): G1/8" (глубина 8 мм)
• Расположение портов: сбоку корпуса (Side port S*)
• Присоединительные размеры фланца C: 3×M6, центровочный поясок Ø31,5 мм
• Длина L (BMM-50, боковой порт): L1=124 мм, L2=126,5 мм
Монтаж и эксплуатация
Мотор допускает произвольную ориентацию монтажа. Перед первым пуском заполнить корпус чистой рабочей жидкостью.
Условия эксплуатации (согласно каталогу Zihyd):
• Нормальная температура масла: +20…+60 °C; максимум: +90 °C (не более 1 часа)
• Фильтрация системы: 10 мкм номинальная; устанавливать магнит в фильтре или на дне бака
• Рекомендуемая вязкость масла: 32–74 мм²/с
• Оптимальный режим: 1/3–2/3 от номинальных параметров
• Первый час работы: не более 30% номинального давления для приработки
• При давлении в корпусе > 20 бар — подключить внешнюю дренажную линию
Ключевые преимущества (данные из каталога Zihyd)
• Аксиальное распределение через шпиндель — малый объём, высокий КПД, длительный ресурс
• Корпус из шаровидного чугуна — прочность и долговечность
• Уплотнение вала выдерживает высокое давление — параллельное и последовательное подключение
• Два встроенных обратных клапана — внутренний дренаж давления корпуса без внешней линии
• Реверсивный — смена направления вращения переключением потока
• Полная взаимозаменяемость с Danfoss OMM 50 / M+S MM 50 по монтажным размерам
