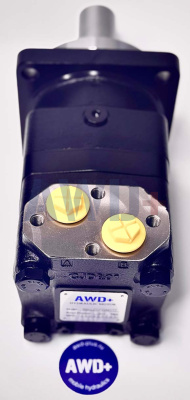

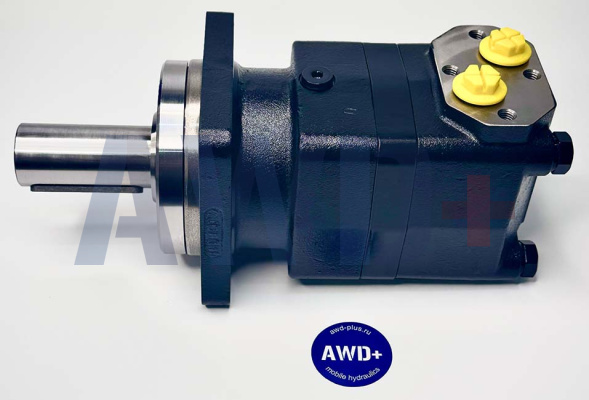

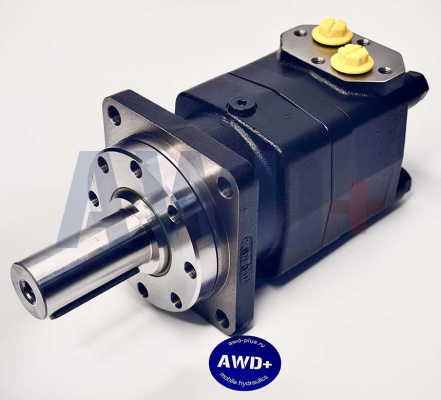

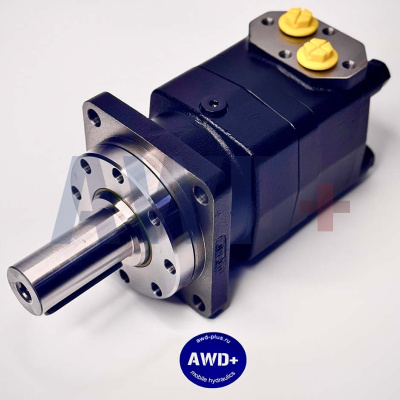

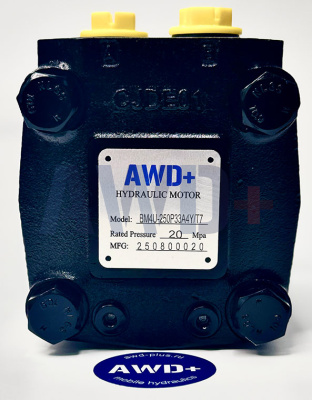

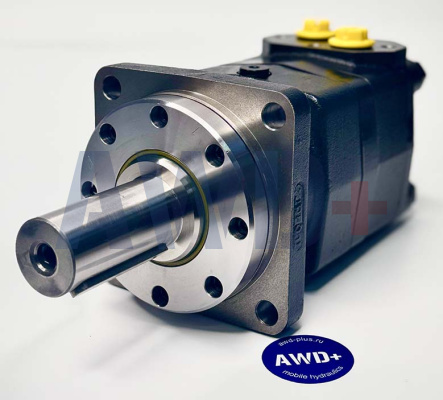

Гидромотор Zihyd BM4U-250P33A4YT7 относится к серии BM4U — радиально-поршневых высокомоментных гидромоторов с рабочим объёмом 250 см³/об. Конструкция с 4 рядами поршней (4U) и звёздообразным расположением обеспечивает исключительно высокий удельный момент при рабочем давлении до 350 бар и низких частотах вращения — начиная от 1 об/мин. Такая схема вытесняет тяжёлые планетарные редукторы в приводах с жёсткими ограничениями по пространству.
Расшифровка маркировки: P33 — рабочее давление 330–350 бар, код исполнения гидравлических портов и пропускной способности; A4 — аксиальный дренаж с 4-ходовым клапанным блоком в крышке; Y — шлицевой вал по стандарту SAE; T7 — фланец SAE C-4, типоразмер 7. Встроенный клапанный блок A4 включает предохранительные и противокавитационные клапаны, что упрощает схему гидропривода.
Серия BM4U применяется там, где требуется прямой высокомоментный привод без редуктора: в роторах буровых установок, приводах стартера экскаватора, конвейерных системах с высоким стартовым моментом. Поршневые манжеты из PTFE и хромированные гильзы обеспечивают ресурс более 15 000 моточасов. Совместим с маслами HLP/HVLP ISO VG 46–100.
Технические характеристики
|
Рабочий объём
|
250 см³/об
|
|
Тип
|
Радиально-поршневой, 4 ряда (4U)
|
|
Номинальное давление
|
350 бар
|
|
Пиковое давление
|
до 380 бар
|
|
Максимальная частота вращения
|
1 500 об/мин
|
|
Минимальная частота вращения
|
от 1 об/мин
|
|
Номинальный крутящий момент
|
~1 380 Н·м при 350 бар
|
|
Максимальный расход
|
375 л/мин
|
|
КПД объёмный
|
≥ 96%
|
|
КПД механический
|
≥ 93%
|
|
Клапанный блок
|
A4 — 4-ходовой с предохр. и противокавит. клапанами
|
|
Тип вала
|
Шлицевой SAE
|
|
Присоединение корпуса
|
Фланец SAE C-4 (T7)
|
|
Порты гидролинии
|
BSP G 1 1/4"
|
|
Дренаж
|
Аксиальный
|
|
Рабочая жидкость
|
HLP, HVLP ISO VG 46–100
|
|
Диапазон рабочих температур
|
−20°C … +90°C
|
|
Масса
|
~32 кг
|
Ключевые особенности и преимущества
• 4 ряда поршней (4U) — исключительно высокий крутящий момент (~1 380 Н·м) без внешнего планетарного редуктора.
• Минимальные обороты от 1 об/мин — идеально для прецизионного позиционирования и ползучего хода.
• Встроенный 4-ходовой клапанный блок (A4) — предохранительные и противокавитационные клапаны уже в корпусе мотора.
• Фланец SAE C-4 — прямое крепление к редукторам, трансмиссиям и рабочим органам без переходников.
• Рабочее давление до 350 бар — совместимость с современными высокоэффективными насосными группами.
• Ресурс >15 000 моточасов — поршни из PTFE, хромированные гильзы, закалённый вал.
• Широкий диапазон вязкости масла (VG 46–100) — эксплуатация в различных климатических зонах.
Области применения
• Буровые установки — прямой привод ротора без редуктора.
• Горнодобывающие конвейеры — высокомоментный привод барабана.
• Морская техника — привод якорных шпилей, брашпилей, швартовных лебёдок.
• Металлургическое оборудование — прокатные станы, ножницы, намоточные устройства.
• Тяжёлые краны и подъёмники — поворотные механизмы.
• Нефтегазовое оборудование — привод запорной и регулирующей арматуры.
Условия поставки
• Наличие на складе — уточняйте актуальный остаток у менеджера.
• Доставка по всей России: СДЭК, Деловые Линии, ПЭК.
• Отгрузка в день оплаты при наличии товара.
• Гарантия производителя — 12 месяцев с даты отгрузки.
• Документация: паспорт изделия, сертификат соответствия, инструкция по монтажу.
