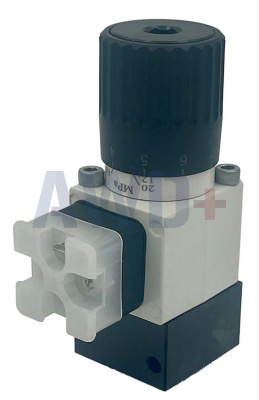

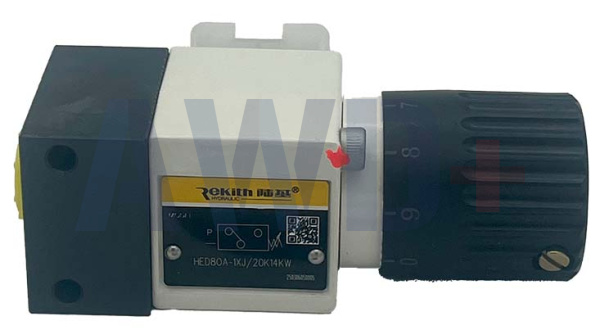

HED80A-1XJ/20K14KW Гидроэлектрическое реле давления | Поршневой тип | G1/4" | Диапазон 5…50 бар | Микровыключатель NC/NO | IP 65 | Поворотная ручка со шкалой
Назначение и область применения
Гидроэлектрическое реле давления поршневого типа для монтажа в трубопровод через резьбовой порт G1/4". Предназначено для контроля давления рабочей жидкости и выдачи электрического сигнала при достижении или превышении установленного давления переключения. Микровыключатель с потенциально свободными контактами (NC/NO) обеспечивает коммутацию токов от 1 мА до 2 А при напряжениях до 250 В AC или 50 В DC.
Поворотная ручка со шкалой (KW) позволяет устанавливать уставку оперативно, без инструмента, с визуальным контролем. Максимальное рабочее давление корпуса 350 бар при NBR уплотнениях — реле надёжно работает в системах с давлением значительно выше уставки переключения.
Типичные области применения:
• Контроль давления в гидравлических системах и сигнализация при достижении уставки
• Управление насосами: включение/выключение по давлению
• Защита систем от перегрузки — аварийный останов при превышении давления
• Контроль фильтров — сигнал о засоре по перепаду давления
• Управление аккумуляторными зарядными контурами
• Последовательное управление — запуск следующей операции при достижении давления
• Металлообрабатывающие станки, прессы, подъёмная техника, мобильная гидравлика
Расшифровка маркировки
|
Код
|
Значение (EN)
|
Описание
|
|
HED
|
Hydro-electric pressure switch
|
Гидроэлектрическое реле давления (датчик-реле давления) поршневого типа
|
|
8
|
Type 8 (series designation)
|
Тип 8 — серия реле давления Rexroth/Rekith с микровыключателем
|
|
O
|
Piston type
|
Поршневой принцип измерения (piston type) — давление действует на поршень против пружины
|
|
A
|
Pipeline installation (OA)
|
Монтаж в трубопровод (OA): резьбовое присоединение G1/4" — штуцерный монтаж
|
|
-1XJ
|
Series 1X (Rekith)
|
Серия 1X; дефис + J — маркировка Rekith (аналог Rexroth серии 2X)
|
|
/20
|
Pressure rating / setting ~20 bar
|
Диапазон давления «20» — уставка настроена в диапазоне рейтинга 50 бар (5…50 бар)
|
|
K14
|
DIN EN 175301-803 connector
|
Разъём K14: большой кубический 3-пол. + PE по DIN EN 175301-803; IP 65 с установленным разъёмом
|
|
KW
|
Rotary knob with scale
|
Поворотная ручка со шкалой — быстрая настройка уставки с визуальным контролем
|
Принцип работы — поршневой тип
Реле давления состоит из корпуса (1), поршня с монтажным комплектом (2), пружины сжатия (3), регулировочного элемента (4) и микровыключателя (5).
Контролируемое давление подводится через порт G1/4" и действует через сопло (7) на поршень (2). Поршень (2) опирается на опорную пластину (6) и давит против пружины сжатия (3), усилие которой задаётся поворотом ручки KW. Пока давление ниже уставки — опорная пластина (6) удерживает микровыключатель (5) в исходном положении.
При достижении уставки: давление жидкости превышает усилие пружины (3). Поршень (2) перемещается, опорная пластина (6) освобождает микровыключатель (5) — происходит переключение электрической цепи (NC→NO или NO→NC в зависимости от схемы подключения).
Механический упор опорной пластины (6) защищает микровыключатель (5) от разрушения при резком падении давления и предотвращает полное сжатие пружины (3) при перегрузке.
|
⚠ Рекомендации по монтажу для увеличения ресурса
Реле давления следует монтировать с минимальными вибрациями и защищать от гидравлических ударов давления (pressure surges). Вибрации и удары давления увеличивают дифференциал переключения с течением времени и сокращают ресурс микровыключателя. Рекомендуется устанавливать демпфирующий дроссель на подводящей линии.
|
Типы регулировочных элементов
|
Код
|
Тип регулятора
|
Применение
|
|
—
|
Шпиндель с внутренним шестигранником SW10, без шкалы, без колпачка
|
Базовый; настройка только инструментом
|
|
S
|
Шпиндель SW10, без шкалы, с защитным колпачком (пломбируется)
|
Защита от вмешательства
|
|
A
|
Шпиндель со шкалой, без колпачка
|
Визуальный контроль уставки
|
|
AS
|
Шпиндель со шкалой, с защитным колпачком
|
Контроль + защита
|
|
KS
|
Поворотная ручка со шкалой и фиксатором
|
Ключ H-key R900008158 в комплекте; защита от вмешательства
|
|
KW
|
Поворотная ручка со шкалой
|
Данная модель; быстрая наглядная регулировка без инструмента
|
Данная модель (KW): поворотная ручка со шкалой. По часовой стрелке — увеличение уставки; против — уменьшение. Шкала используется как ориентир; точная уставка — только по контрольному манометру. Дифференциал давления за один оборот ручки: ≈19 бар (рейтинг 50).
Диапазоны давления серии HED8
|
Рейтинг
|
Диапазон настройки
|
Примечание
|
|
50
|
5…50 бар
|
◀ данная модель (рейтинг 50); уставка /20
|
|
100
|
10…100 бар
|
|
|
200
|
15…200 бар
|
|
|
350
|
25…350 бар
|
|
|
630
|
40…630 бар
|
Не допускается для вертикального стека; без UL
|
Типы монтажа серии HED8
|
Код
|
Способ монтажа
|
Описание
|
|
OA
|
Монтаж в трубопровод
|
Данная модель; резьбовое присоединение G1/4"; 2 болта M5×50-10.9 (МА = 7+0,5 Нм)
|
|
OP
|
Монтаж на плиту
|
Монтажная плита (subplate); 2 болта M5×55-10.9 (МА = 6+0,5 Нм)
|
|
OH
|
Фланцевое (ISO 16873)
|
Монтаж в вертикальный стек; сэндвич-плита HSZ 06A или HSZ 10A — отдельный заказ
|
Данная модель — OA (монтаж в трубопровод). Крепёжные болты: 2× ISO 4762-M5×50-10.9, момент затяжки 7+0,5 Нм.
Электрические параметры микровыключателя
|
Параметр
|
Значение
|
|
Макс. переменный ток (AC 250 В)
|
2 А (резистивная нагрузка) / 0,5 А, cos φ = 0,6 (индуктивная)
|
|
Макс. постоянный ток (DC 24 В)
|
2 А (резистивная) / 0,5 А (индуктивная)
|
|
Мин. ток переключения
|
1 мА при 24 В DC
|
|
Макс. частота переключения
|
7200 вкл/ч
|
|
Ресурс (мин. ток 5 мА, 24 В DC)
|
≥ 5 000 000 циклов
|
|
Контакты
|
Потенциально свободные NC/NO
|
|
Переходное сопротивление
|
< 50 мОм
|
|
Время дребезга ON/OFF
|
< 5 мс
|
|
Разъём K14
|
DIN EN 175301-803, 3-пол. + PE; IP 65 с установленным разъёмом
|
Технические характеристики
|
Параметр
|
Значение
|
|
Бренд
|
Rekith
|
|
Артикул
|
HED80A-1XJ/20K14KW
|
|
Аналог (Rexroth)
|
HED8OA2X/50K14KW
|
|
Тип
|
Гидроэлектрическое реле давления, поршневой тип
|
|
Способ монтажа
|
OA — монтаж в трубопровод (pipeline installation), G1/4"
|
|
Присоединение давления
|
G1/4" (ISO 228/1)
|
|
Диапазон настройки давления
|
5…50 бар (рейтинг 50, уставка /20 — настроена внутри диапазона)
|
|
Макс. рабочее давление
|
350 бар (NBR уплотнения)
|
|
Дифференциал переключения
|
≈19 бар/оборот ручки (рейтинг 50)
|
|
Точность переключения
|
< ±1% от уставки
|
|
Ресурс микровыключателя
|
≥ 5 000 000 циклов
|
|
Тип выключателя
|
Микровыключатель NC/NO (нормально закрытый/открытый)
|
|
Макс. ток переключения (AC)
|
2 А при 250 В AC
|
|
Макс. ток переключения (DC)
|
0,5 А при 50 В DC (индуктивная); 2 А при 24 В DC (резистивная)
|
|
Мин. ток переключения
|
1 мА при 24 В DC
|
|
Макс. частота переключения
|
7200 включений/час
|
|
Разъём
|
K14: DIN EN 175301-803, 3-пол. + PE (большой кубический)
|
|
Тип регулировки
|
KW: поворотная ручка со шкалой
|
|
Класс защиты
|
IP 65 (с установленным и зафиксированным разъёмом K14)
|
|
Уплотнения
|
NBR (стандарт)
|
|
Диапазон температур жидкости
|
−25…+80 °C (NBR)
|
|
Диапазон температур окружающей среды
|
−25…+50 °C (NBR)
|
|
Вязкость
|
10…800 мм²/с
|
|
Рабочие жидкости
|
Минеральные масла HL/HLP, HETG, HVLP, HFC (NBR)
|
|
Чистота жидкости (ISO 4406)
|
Класс 20/18/15
|
|
Сертификаты
|
CE, CCC, UL (диапазоны до 350 бар)
|
|
Вес
|
0,8 кг
|
Совместимые рабочие жидкости
|
Жидкость
|
Описание
|
Уплотнения
|
|
HL, HLP, HLPD
|
Минеральные масла DIN 51524
|
NBR ✓
|
|
HVLP
|
Вязкостно-улучшенные
|
NBR (низкотемп. уплотнения) ✓
|
|
HETG
|
Растительные масла (рапсовое)
|
NBR ✓ / FKM ✓
|
|
HFC
|
Огнестойкие водосодержащие (гликоль)
|
NBR ✓
|
|
HEPG
|
Полигликоли
|
FKM ✓ (версия /V)
|
|
HEES
|
Синтетические эфиры
|
FKM ✓ (версия /V)
|
Для HEPG, HEES — версия /V (FKM уплотнения). Для работы при низких температурах — версия /MT (низкотемпературные уплотнения, макс. 315 бар).
Монтаж и настройка
Монтаж OA: ввинтить порт G1/4" в резьбовое отверстие. Затянуть двумя болтами M5×50-10.9 (момент 7+0,5 Нм). Разъём K14 зафиксировать защёлкой.
Настройка уставки переключения (поворотная ручка KW):
• Создать в системе требуемое давление переключения
• Вращать ручку KW: по часовой — увеличение уставки, против — уменьшение
• Ориентироваться по шкале; точную уставку проверять по контрольному манометру
• Учитывать дифференциал переключения (~5–15 бар для рейтинга 50) при настройке
Рекомендации:
• Монтировать с минимальными вибрациями; при необходимости — виброизолирующая втулка
• Защищать от гидравлических ударов — дроссель или демпфер на подводящей линии
• При индуктивных нагрузках (реле, соленоиды) — использовать варистор или RC-цепь для защиты контактов
Ключевые преимущества
• Поршневой тип — стабильная точность < ±1% от уставки во всём диапазоне
• Ресурс ≥ 5 миллионов циклов при минимальном токе
• Диапазон 5…50 бар с возможностью точной настройки поворотной ручкой KW
• Макс. давление корпуса 350 бар — надёжная работа в системах высокого давления
• Разъём K14 (DIN EN 175301-803) — промышленный стандарт, IP 65
• Потенциально свободные контакты NC/NO — универсальная схема включения
• 5 диапазонов давления (50…630 бар) при единых габаритах
• 3 способа монтажа (OA, OP, OH) при единой электрической части
• Сертификаты CE, CCC, UL
• Полная совместимость с Rexroth HED8OA2X/50K14KW
