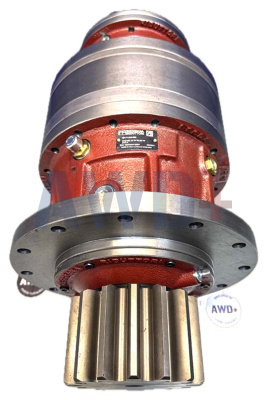

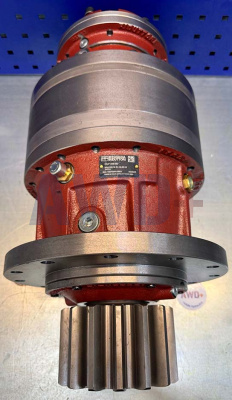

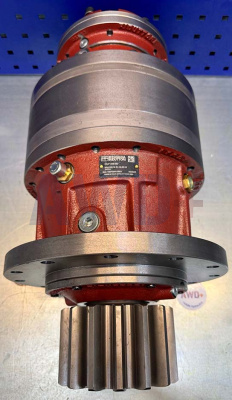

RR510 Reggiana Riduttori

Редукторы серии RR510 Reggiana Riduttori

Планетарные редукторы RR510 — итальянское качество для высоконагруженных промышленных приводов

Редукторы серии RR510 производства Reggiana Riduttori (Италия) входят в базовую линейку планетарных редукторов RR и являются одним из наиболее востребованных типоразмеров в данной серии. Более 50 лет инженерного опыта итальянского производителя, полностью локализованное производство Made in Italy и строгий контроль качества на каждом этапе — всё это делает RR510 надёжным решением для задач с высокими нагрузками и жёсткими требованиями к ресурсу.

Принцип действия и конструктивная схема

Редуктор RR510 реализован по коаксиальной планетарной схеме с цилиндрическими зубчатыми колёсами. В отличие от традиционных цилиндрических редукторов, планетарная конструкция обеспечивает распределение нагрузки сразу между несколькими сателлитами, что позволяет передавать значительно больший крутящий момент при тех же габаритах корпуса.

КПД одной планетарной ступени в условиях средних скоростей и нагрузок составляет 0,97–0,98, что соответствует современным требованиям к энергоэффективности промышленных приводных систем. Для многоступенчатых исполнений суммарный КПД рассчитывается как произведение КПД каждой ступени.

Редукторы серии RR выпускаются в одно-, двух- и трёхступенчатом исполнении (обозначения RR510, RR510D, RR510T соответственно), а также в четырёхступенчатом варианте (Q). Это позволяет в рамках одной серии перекрыть широкий диапазон передаточных отношений без смены типоразмера корпуса.

Технические характеристики RR510

Идентификация модели

Система обозначений Reggiana Riduttori строится следующим образом: RR — линейное исполнение (коаксиальное); RA — угловое исполнение (с конической входной парой); цифра 510 обозначает типоразмер серии; буква после цифр указывает количество ступеней (без буквы — одна ступень, D — две, T — три, Q — четыре); тип выходного исполнения обозначается в конце (M — вал, FS — полый вал со шлицами).

Таким образом, RR510T FS — это трёхступенчатый линейный редуктор 510-го типоразмера с полым выходным валом; RA510D M — двухступенчатый угловой редуктор с цилиндрическим выходным валом.

Зубчатые колёса и материалы

Все зубчатые пары редукторов серии RR510 изготовлены из легированных конструкционных сталей с последующей термической обработкой — закалкой рабочей поверхности зубьев до высокой твёрдости. Это обеспечивает:

• высокую стойкость к контактным напряжениям и износу;
• сохранение точности зацепления на протяжении всего срока эксплуатации;
• способность выдерживать ударные и знакопеременные нагрузки без выкрашивания поверхности.

В конструкции редуктора RR510M применяются: коронное колесо Z72, шестерня-сателлит Z12+Z20, вал с сателлитом Z27+Z27 — все в стандартизированных корпусных узлах с точными посадочными поверхностями.

Варианты исполнения и модульность

Серия RR является базовой линейкой Reggiana Riduttori с широким диапазоном выходных передаточных отношений и крутящих моментов. Редукторы могут иметь выходной вал в мужском (цилиндрический) или женском (полый со шлицами) исполнении, а также угловую входную коническую пару. Многочисленные модульные возможности позволяют найти решение для машин в самых разных промышленных секторах.

Основные конфигурации редукторов RR510:

По типу входного узла:

• RR510 — линейное (соосное) исполнение, прямое подключение гидравлического или электрического двигателя по оси редуктора
• RA510 — угловое исполнение с конической зубчатой парой на входе, для привода под углом 90°

По числу ступеней:

• RR510 (одна ступень) — компактное решение для небольших передаточных отношений
• RR510D (двухступенчатый) — расширенный диапазон передаточных чисел
• RR510T (трёхступенчатый) — для высоких передаточных отношений и значительного снижения частоты вращения

По типу выходного вала:

• M (Male) — цилиндрический выходной вал под шпонку, диаметр 35 мм
• FS (Female Splined) — полый выходной вал с внутренними шлицами, для насадки на вал исполнительного механизма

КПД, нагрузочный коэффициент и подбор

Для корректного подбора редуктора необходимо использовать поправочный коэффициент нагрузки fs, который умножается на требуемый крутящий момент T2a. Коэффициент учитывает характер нагрузки и частоту её приложения. Reggiana Riduttori классифицирует режимы работы по категориям, что позволяет инженерам точно рассчитать ресурс редуктора под конкретные условия.

Редукторы Reggiana Riduttori предназначены для передачи мощности в рабочих машинах. Они могут подключаться напрямую или через промежуточные элементы к электрическому или гидравлическому двигателю. Область применения охватывает промышленность, химическую и пластмассовую отрасль, пищевое производство, строительство, горнодобывающую промышленность, сельское и лесное хозяйство, транспорт и подъёмное оборудование, морской сектор и ветроэнергетику.

Смазка и техническое обслуживание

Редукторы серии RR510 работают на масляной смазке. Предусмотрено несколько вариантов заполнения картера в зависимости от ориентации редуктора при монтаже — горизонтального или вертикального. В конструкции корпуса имеются пробки для заливки, слива и контроля уровня масла. Рекомендуемые масла — редукторные масла серий ISO VG 220 или VG 320 ведущих производителей (Shell, Mobil, Castrol и др.).

Производитель прямо указывает, что замена или изменение деталей машины без авторизации Reggiana Riduttori создаёт риск аварии и снимает с производителя гражданскую и уголовную ответственность, а также аннулирует гарантию. Поэтому при обслуживании редуктора необходимо использовать только оригинальные запасные части.

Области применения RR510

Редукторы RR510 востребованы в широком спектре отраслей и типов оборудования:

Строительная и дорожная техника: дорожные катки, асфальтоукладчики, буровые установки, экскаваторы, бетономешалки, самоходные подъёмники.

Горнодобывающая промышленность: конвейерные приводы, питатели, виброгрохоты, приводы скребковых транспортёров.

Сельскохозяйственное машиностроение: редукторы Reggiana Riduttori для аграрного сектора разработаны с упором на прочность и удобство монтажа на миксерных телегах и самоходных машинах.

Морская и офшорная техника: Reggiana Riduttori позиционирует себя как глобальный лидер в проектировании и производстве трансмиссий для морской и офшорной промышленности.

Переработка отходов и очистные сооружения: приводы шнеков, мешалок, сгустителей, прессов.

Сахарная и пищевая промышленность: Reggiana Riduttori является ведущим разработчиком и производителем редукторов для производства сахара.

Общее промышленное машиностроение: любые приводы, требующие компактного и надёжного снижения частоты вращения с сохранением высокого КПД.

Преимущества серии RR510

• Планетарная схема — высокий крутящий момент при минимальных габаритах
• Итальянское производство — полный производственный цикл на заводе Reggiana Riduttori
• Закалённые зубчатые колёса — длительный ресурс при высоких и ударных нагрузках
• Высокий КПД — до 0,97–0,98 на одну ступень
• Широкий выбор конфигураций — линейное/угловое, 1–4 ступени, вал/полый вал
• Подшипники SKF — надёжная опора выходного вала и сателлитов
• Стандартизированные присоединительные размеры — совместимость с широким рядом двигателей и исполнительных механизмов
• ISO 9001 — подтверждённая система управления качеством

Заказ, подбор и поставка

Для точного подбора редуктора RR510 под ваши условия работы укажите: требуемое передаточное отношение, входную частоту вращения (об/мин), необходимый выходной крутящий момент (Н·м), тип нагрузки (равномерная / ударная / реверсивная), схему монтажа и тип выходного вала. Наши технические специалисты выберут оптимальное исполнение, рассчитают коэффициент нагрузки и подготовят коммерческое предложение с указанием сроков поставки.
