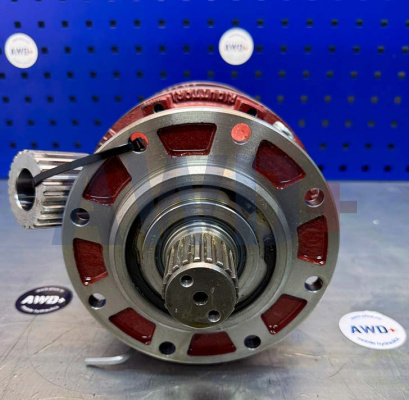

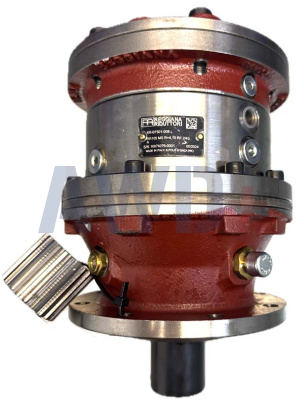

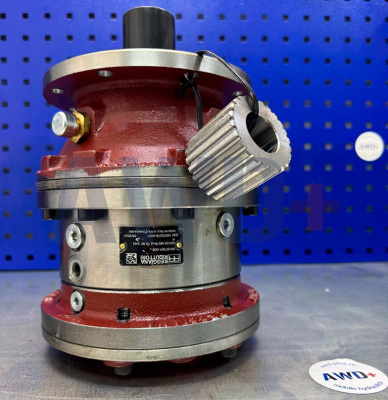

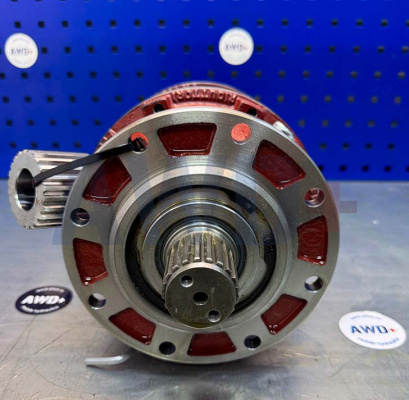

Редукторы серии RR105 Reggiana Riduttori

Планетарные редукторы RR105 — компактность итальянского производства для точных и высоконагруженных приводов

Редукторы серии RR105 — это один из наименьших типоразмеров в базовой линейке планетарных редукторов серии 2000 производства Reggiana Riduttori (Италия). Более 50 лет компания проектирует и производит планетарные редукторы, мотор-редукторы и колёсные редукторы полностью в Италии, сочетая совместное проектирование, качество и гибкость. Модель RR105 занимает особое место в линейке: это решение для применений, где критически важны компактность корпуса, точность передачи момента и долговечность при ограниченных монтажных габаритах.

Место RR105 в серии 2000

Серия 2000 охватывает редукторы типоразмеров от 65 до 50 000 дН·м. RR105 является вторым по размеру типоразмером в этой линейке, располагаясь между RR65 и RR110, и предназначен для передачи момента, соответствующего его обозначению. Несмотря на малые габариты, конструкция полностью унаследована от старших типоразмеров серии: та же планетарная схема, те же материалы и технологии обработки, тот же стандарт качества ISO 9001.

Серия 2000 в линейном и угловом исполнениях отличается превосходной модульностью и гибкостью. Множество комбинаций передаточных отношений и выходных конфигураций при десяти различных типоразмерах и пяти ступенях конической передачи делают эту линейку идеальной для всех случаев, где требуются компактность, длительный срок службы, простота монтажа и короткие сроки поставки.

Принцип действия и конструктивная схема

Редуктор RR105 построен по коаксиальной планетарной схеме с цилиндрическими эвольвентными зубчатыми колёсами. Входной момент передаётся через солнечное колесо на сателлиты, которые обкатываются внутри неподвижного коронного колеса, вращая водило — выходной элемент редуктора. Такая схема обеспечивает:

• распределение нагрузки сразу на несколько сателлитов, что многократно снижает контактные напряжения;
• высокое передаточное отношение в минимальном объёме корпуса;
• соосность входного и выходного вала в линейном исполнении, упрощающую компоновку привода.

КПД одной планетарной ступени при средних скоростях и нагрузках составляет 0,97–0,98. При многоступенчатом исполнении суммарный КПД рассчитывается перемножением КПД каждой ступени. Для угловых исполнений (RA) КПД несколько ниже за счёт потерь в конической паре.

Технические характеристики RR105

Система кодирования модели

Система обозначений Reggiana Riduttori устроена следующим образом: RR — линейное исполнение; RA — угловое исполнение с конической парой; число 105 — типоразмер серии; следующая буква — число ступеней (без буквы — одна, D — две, T — три, Q — четыре); в конце указывается тип выходного исполнения (M — цилиндрический вал, FS — полый шлицевой вал, H — полый вал, E — шестигранный вал, C — короткий вал, S — усиленный вал).

Примеры расшифровки:

• RR105 M — одноступенчатый линейный редуктор, цилиндрический выходной вал
• RR105D FS — двухступенчатый линейный редуктор, полый шлицевой вал
• RA105T M — трёхступенчатый угловой редуктор с конической парой, цилиндрический вал
• RR105Q FS — четырёхступенчатый линейный редуктор, максимальное передаточное отношение в данном типоразмере

Материалы и технология изготовления

Все зубчатые колёса редукторов серии RR105 изготавливаются из легированных конструкционных сталей с последующей поверхностной закалкой. Термическая обработка до высокой твёрдости рабочей поверхности обеспечивает КПД передачи и долговечность редуктора в целом.

Корпус редуктора выполнен из высокопрочного чугуна, который повышает жёсткость и устойчивость конструкции к ударным нагрузкам. Благодаря точной обработке посадочных поверхностей корпуса обеспечивается правильный преднатяг подшипников и минимальный уровень вибрации при работе.

Подшипниковые узлы редукторов RR105 рассчитаны с учётом типовых комбинированных нагрузок. За счёт пропорционального распределения момента тяжёлые подшипники на тихоходном валу способны воспринимать значительные радиальные нагрузки. Это позволяет подключать исполнительный механизм непосредственно к выходному валу редуктора без дополнительных опорных узлов во многих типовых применениях.

Варианты входного исполнения

Редуктор RR105 допускает несколько вариантов входного узла под различные типы приводных двигателей:

E — фланец под электродвигатель. Стандартный входной фланец с центрирующим буртом под электродвигатель. Позволяет напрямую монтировать мотор-редуктор без промежуточных муфт, что уменьшает суммарную длину привода.

I — фланец под гидромотор. Входной узел адаптирован под присоединение аксиально-поршневых, радиально-поршневых или орбитальных гидромоторов. Используется в мобильной технике и гидравлических приводах.

L / M / P — входные группы по нагрузке. Лёгкая (L), средняя (M) и тяжёлая (P) входные группы отличаются конструкцией входного вала и подшипникового узла, рассчитанными на соответствующие радиальные и осевые нагрузки со стороны двигателя.

RF / RFF — входной узел с тормозом. Для применений, где требуется удержание нагрузки при остановке, предусмотрена установка отрицательного гидравлического тормоза на входном узле редуктора.

Варианты выходного вала и опор

Выходные опоры редукторов серии RR105 выпускаются в следующих исполнениях: M — цилиндрический вал с шпонкой; F — полый вал; C — короткий вал; S — усиленный вал; U — вал с опорными лапами; V — поворотная опора с двойным центрированием; Z — поворотная опора с фланцем; а также специальные исполнения с боковым фланцем (серия 28), центральным фланцем (серия 28), втулкой (серия 29), шестерней поворота (серия 16), торцевой пластиной (серия 12) и шлицевым валом (серия 27).

Такое разнообразие исполнений позволяет интегрировать редуктор RR105 практически в любую конструкцию привода — от компактного мотор-редуктора на валу машины до встроенного привода в корпусе агрегата.

Расчёт и подбор: коэффициент нагрузки fs

Номинальный крутящий момент T2 — это момент, передаваемый в непрерывном режиме при коэффициенте нагрузки fs = 1, что соответствует теоретическому ресурсу 30 000 n₂×h.

Для корректного подбора редуктора необходимо ввести поправочный коэффициент fs, умножаемый на требуемый крутящий момент T2a. Цель — приближённо оценить характер нагрузки и частоту её приложения.

Типовые значения fs:

• fs = 1,0 — равномерная нагрузка, непрерывный режим (конвейеры, вентиляторы)
• fs = 1,25–1,5 — умеренные толчки, периодический режим (смесители, питатели)
• fs = 1,75–2,0 — значительные ударные нагрузки, частые реверсы (дробилки, виброоборудование)

Расчёт ресурса подшипников выходного вала ведётся через коэффициент Fd, который связывает фактическую радиальную нагрузку с допустимой для заданного ресурса n₂×h. Для расчёта усталостной прочности вала и ресурса подшипников при комбинированных нагрузках рекомендуется обращаться к технической документации производителя или к нашим специалистам.

Тепловая мощность и система охлаждения

При интенсивной непрерывной работе необходимо проверять тепловой баланс редуктора. Если тепловая мощность Pt, рассеиваемая корпусом редуктора в окружающую среду при допустимой температуре масла, оказывается меньше потребляемой мощности, необходимо предусмотреть систему охлаждения. Для редукторов малого типоразмера, к которым относится RR105, это актуально при высоких частотах входного вала и продолжительных рабочих циклах. Решением служит принудительная вентиляция корпуса или масляное охлаждение.

Смазка и объём масла

Редукторы RR105 работают на картерной масляной смазке. Объём заливаемого масла определяется типоразмером и ориентацией редуктора при монтаже. В корпусе предусмотрены пробки заливки, слива и контроля уровня, расположение которых зависит от выбранного монтажного положения.

Рекомендуемые масла — индустриальные редукторные масла класса ISO VG 220 или ISO VG 320 ведущих производителей (Shell Omala, Mobil Glygoyle, Castrol Alphasyn и др.). При эксплуатации в условиях пониженных температур следует выбирать масло с подходящим индексом вязкости. Первая замена масла — через 500 часов работы, последующие — в соответствии с регламентом технического обслуживания.

Области применения RR105

Благодаря компактным габаритам и разнообразию исполнений редукторы RR105 применяются там, где требуется миниатюрный, но надёжный приводной узел:

Пищевая и упаковочная промышленность: приводы дозаторов, конвейеров, упаковочных машин, этикетировщиков — где компактность и чистота конструкции имеют первостепенное значение.

Химическая и фармацевтическая промышленность: перемешивающие устройства, насосные станции, приводы клапанов и задвижек, дозировочные установки.

Машиностроение и автоматизация: приводы подач станков, поворотных столов, манипуляторов, линейных осей с рейкой или ходовым винтом.

Сельскохозяйственная техника: редукторы Reggiana Riduttori для аграрного сектора спроектированы с расчётом на прочность и удобство монтажа. RR105 применяется в навесном и прицепном оборудовании с ограниченным монтажным пространством.

Строительная и дорожная техника: вспомогательные приводы малой мощности — управляющие клапаны, выдвижные механизмы, приводы дополнительного оборудования.

Морская и офшорная техника: Reggiana Riduttori является признанным мировым лидером в проектировании и производстве трансмиссий для морской и офшорной отрасли. RR105 используется в малогабаритных рулевых, швартовных и вспомогательных системах.

Переработка отходов и экология: Reggiana Riduttori предлагает комплексные приводные решения для предприятий по переработке материалов и очистки сточных вод. RR105 применяется в приводах шнеков, мешалок и сгустителей малой мощности.

Ветроэнергетика: вспомогательные системы поворота лопастей и управления ориентацией гондолы в ветрогенераторах малой мощности.

Гарантия и сертификация

Reggiana Riduttori гарантирует свою продукцию в течение 12 месяцев с даты отгрузки. Гарантия теряет силу в случае дефекта или неисправности, вызванных неправильным или ненадлежащим применением изделия. Замена или изменение деталей без авторизации производителя снимает с него гражданскую ответственность и аннулирует гарантию.

Редукторы серии 2000 имеют сертификацию DNV, а исполнение ATEX доступно по запросу. Это открывает возможность применения RR105 в потенциально взрывоопасных зонах — нефтегазовой промышленности, химических производствах, зернохранилищах и деревообработке.

Преимущества серии RR105

• Компактный типоразмер — максимальная передаваемая мощность при минимальных габаритах корпуса
• Планетарная схема — высокий КПД (до 0,97–0,98 на ступень) и равномерное распределение нагрузки
• Широкий ряд исполнений — 1–4 ступени, линейное/угловое, вал/полый вал/шлицевой вал
• Закалённые зубчатые колёса — длительный ресурс при высоких и ударных нагрузках
• Разнообразие входных фланцев — прямое подключение электро- и гидромоторов без переходников
• Опция ATEX — применение во взрывоопасных средах
• DNV-сертификация — допуск к использованию в морской технике
• Made in Italy — полный производственный цикл, гарантия подлинности
• ISO 9001 — подтверждённая система управления качеством

Заказ, подбор и поставка

Для точного подбора редуктора RR105 под ваши условия сообщите нам: требуемое передаточное отношение, входную частоту вращения (об/мин), необходимый выходной крутящий момент (Н·м), характер нагрузки (равномерная / ударная / реверсивная), тип привода (электромотор / гидромотор), схему монтажа, тип выходного вала и наличие специальных требований (ATEX, DNV, работа при низких температурах и т. д.).

Наши специалисты подберут оптимальное исполнение, выполнят проверочный расчёт по крутящему моменту, ресурсу подшипников и тепловому балансу, а также подготовят коммерческое предложение с точными сроками поставки.
